図面を書くとき、長辺が極端に長い部品は一部を省略して書くことがあります。
そのような場合、省略部分の境界は波線（なみなみ線）で表します。
この記事では、Jw_cad で波線を作成する方法を解説しています。

Jw_cad で波線を作成する

Jw_cad で波線を引くには、「曲線」コマンドを使用します。
しかし、曲線コマンドで整った波線を作成するにはコツが必要です。

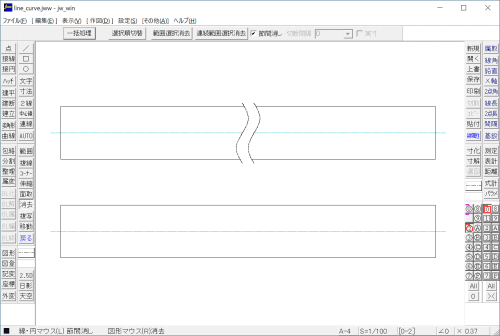

そこで今回は、波線を引く練習図面を用意しました。
練習をしたい方は こちら から練習用の JWW ファイルを自由にダウンロードしてください。

見本のように、長い図形を省略している意味を表す波線（省略線）を練習してみましょう。

おすすめ 誰でも無料でCAD図面変換！DAREって一体どんなサービス？【DWG、JWW など多数の拡張子に対応】

・取引先から送られてきた DWG 形式を JWW 形式へ変換して Jw_cad で編集したい ・Jw_cad で作成した JWW 形式を DWG 形式に変換して相手に送る必要がある ・Jw_cad で作成した図面を誰でも閲覧できるように PDF へ変換したい…

Jw_cad で波線を作成する方法

1. まずは下書線を作成します。
   練習図面を利用している場合はレイヤ①をクリックし、下書線を表示してください。

2. ツールバーから「曲線」コマンドを起動します。

3. スプライン曲線を描いていきます。
   図のように、１～5点目を右クリックで指定します。

4. コントロールバーの「作図実行」を選択します。
   スプラインが作成されます。

5. このままだと、中心点に１本だけ曲線が作成されている状態ですので、複写を行って省略記号にしていきます。
   ツールバーから「複写」コマンドを起動します。

6. プロンプト「連続線をマウス(R)で指示してください」に従って、曲線を左クリックで選択します。

7. Enter キーを押下して選択を確定します。
8. プロンプト「複写先の点を指示してください」に従って、左側の下書線の中心点を右クリックします。

9. 左側に曲線が複写されました。

10. このままですと左に偏った記号になってしまうため、右側にも複写を行います。

11. 中心に書いた波線の左右に複写ができました。

12. 続いて、下書線が書いてあるレイヤ①をクリックして非表示にします。

13. 不要な線を削除していきます。
    ツールバーから「消去」コマンドを起動します。

14. 中心の波線を右クリックして削除します。

15. 矩形や中心線の不要な部分を削除していきます。
    コントロールバーの「節間消し」にチェックを入れます。

16. 省略記号の間にある線をクリックして削除していきます。

17. 以上で、波線を使って省略記号を書くことができました。
