Jw_cad で塗りつぶしをしたいときに、「塗りつぶし」コマンドが見つからずに困ったことはありませんか？
実は私もそうでした。元々は AutoCAD を利用していたため、初めて Jw_cad で図面を書いたときに塗りつぶしコマンドはないし、ハッチングからも塗りつぶせないし・・・もしかして塗りつぶしってできないのかな！？と焦ったことを覚えています。

ですがご安心ください！ Jw_cad でも塗りつぶしは行えるのです。
Jw_cad では塗りつぶしコマンドはありませんが、「多角形」コマンドから塗りつぶしが行えます。一見、塗りつぶしができるようなコマンドではないため分かりくいと思いますが、使い方をマスターできればすぐに実践可能です。
早速塗りつぶしの方法を見てみましょう。

Jw_cad で塗りつぶしってできるの？

Jw_cad には「塗りつぶし」というコマンドは存在しません。
その代わりに、「多角形」コマンドで作成するソリッドを使って図形を塗りつぶすことができます。

多角形コマンドは、角数を指定すると任意の画数で多角形のソリッドを作成することができるコマンドです。このとき、角数を指定せずにオプション「任意」の形を選択すると、すでに描いた図形の形に合わせてソリッドを作成することが可能になります。
図形に合わせてソリッドを作成すると塗りつぶしたようになるため、Jw_cad で塗りつぶしを行う場合は多角形コマンドが用いられます。

Jw_cad で閉じた図形を塗りつぶしする

「閉じた図形」 = 「連続した線で作成された図形」を塗りつぶすため、今回は「円・連続線指示」オプションが重要です。
「円・連続線指示」オプションをオンにすると連続した線で作られた図形を塗りつぶすことができます。

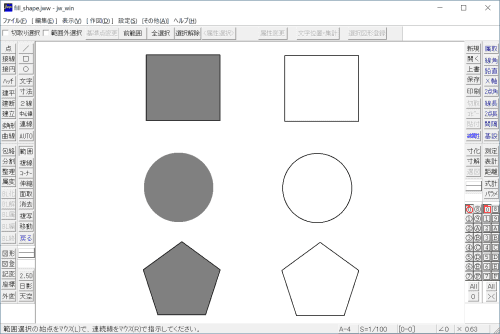

塗りつぶしの方法を解説する際は、次の図面を用いて解説を行います。
必要に応じて、こちらから練習用の JWW ファイルをダウンロードしてください。

見本のように図形を塗りつぶしてみます。

Jw_cad で図形を塗りつぶす方法

ツールバーから「多角形」コマンドを起動します。
図形の形に合わせて塗りつぶしを行うため、コントロールバーから「任意」を選択します。
コントロールバーで「ソリッド図形」「任意色」にチェックを入れます。
「円・連続線指示」をクリックし、オンにします。
練習用図面の図形をクリックします。

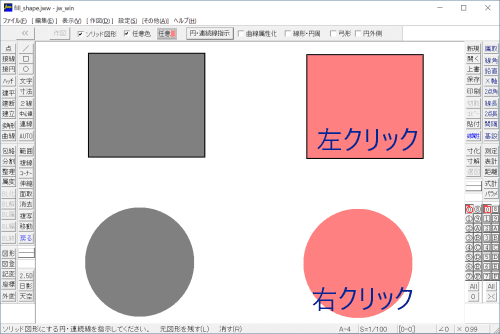

このとき、「左クリック」を行うと図形の外形線はそのままに、「右クリック」を行うと図形の外形線を削除して図形を塗りつぶすことができます。（添付の図形では、分かりやすいように塗りつぶしの色を変更しています。）
以上で、閉じた図形を塗りつぶすことができました。
