Jw_cad で DXF ファイルを開いた時に文字化け・図形の欠損が起こってしまっていることから DXF の図面精度が低いと感じることはないでしょうか。
これは、Jw_cad と DXF の関係にとある問題があるからなのです。
この記事では、Jw_cad で DXF ファイル開いたときに文字化けする原因とその解決策について解説します。
Jw_cad で DXF ファイルを開いたときに文字化けする原因のひとつに、「対応していないバージョンの DXF ファイルを Jw_cad で開いている」ことあります。
DXF は20年以上前に策定された拡張子であるため、現在に至るまで多くのバージョンアップがなされています。
しかし、Jw_cad で対応している DXF は「DXF R12」形式という2000 年よりも以前に策定された非常に古いバージョンなのです。
DXFファイル内の表記 | DXFのバージョン |
---|---|
AC1032 | DXF 2018 |
AC1027 | DXF 2013 |
AC1024 | DXF 2010 |
AC1021 | DXF 2007 |
AC1018 | DXF 2004 |
AC1015 | DXF 2000 |
AC1009 | DXF R12 |
上記の表は DXF のバージョンを表しており、AC ●● の数字が大きいほど新しいバージョンを示していますので、Jw_cad で対応している DXF R12 が古いバージョンであることが確認できます。
例えば、AutoCAD 2021 で保存した DXF ファイルは保存時にバージョンの選択が可能ですが、最新のバージョンで保存することが一般的です。
そうすると、Jw_cad では最新バージョンの DXF を開くこととなり、対応していない文字スタイルや図形が保存されていると文字化けや図形の欠損に繋がります。

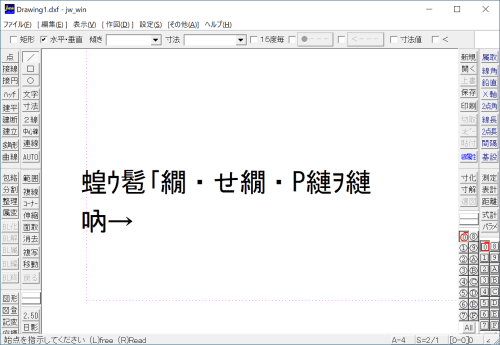

▼ DXF 2018 形式のファイルを Jw_cad で開いたとき
▼ DXF をテキストエディタで開くと、ファイルのバージョンが分かります
さて、Jw_cad では DXF R12 までしか対応していないため、R12 よりも新しいバージョンの DXF を Jw_cad で開こうとすると文字化けなどが起こってしまう事が分かりました。
この文字化けを回避するには、新しいバージョンの DXF を Jw_cad が対応している DXF R12 形式に変換する、もしくは JWW 形式へ変換することで解決できます。
DXF ファイルを変換するときは、Jw_cad と紐づけが可能な「DARE Jw」がおすすめです。
DARE Jw は、アイコン上に DXF ファイルをドラッグ&ドロップするだけで簡単に JWW 形式へ変換が行えます。
また、Jw_cad で編集した図面を DWG 、最新バージョンの DXF、PDF 形式などに保存することも可能です。
DARE Jw について詳しくは下記をご参照ください。
■ DARE Store - DARE Jw
■ DARE Jw 製品紹介動画
また、1日1回まで無料で図面変換サービスをご利用頂いただける DARE でも DXF ファイルの変換が可能です。

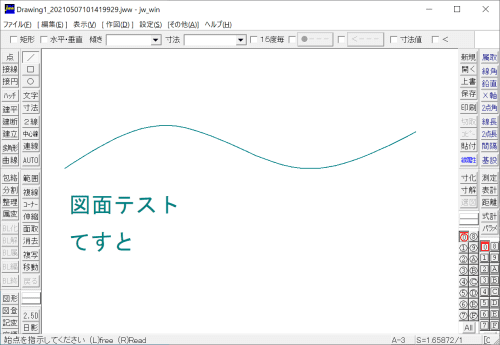

▼ 先ほど文字化けしていたファイルを DARE Jw で JWW 形式へ変換することで、文字化けや図形の欠損がなくなりました
