プロジェクトごとの図面ファイル管理において、エクセル台帳や汎用的なファイルサーバーの運用に限界を感じていないでしょうか。日々更新される最新版の図面が不明確になったり、社内外との共有プロセスが煩雑になったりすることは、設計部門全体の生産性を低下させる要因となり得ます。本記事では、図面ファイル管理で生じやすい課題の背景から、エクセルを用いた整理方法の限界、そして専用ツールを活用して業務効率化を図るための具体的なアプローチまでを論理的に解説します。この記事を読むことで、脱エクセルに向けた第一歩と、より確実な図面運用体制の構築方法をご理解いただけます。
>> 脱エクセル・図面管理の課題を「DARE BOX+」で解決するならこちら（無料で試す）
DARE はブラウザだけで DWG・DXF・JWW・PDF などを相互変換・バージョンダウンができる無料サービスです。
ソフトのインストールも、面倒な待ち時間も不要。今すぐ変換して業務を再開しましょう！
図面ファイルの管理は、一般的な事務文書の管理と比較して、より複雑なプロセスを伴います。多くの設計・製造現場で直面しやすい具体的な課題と、その根本的な背景について整理します。

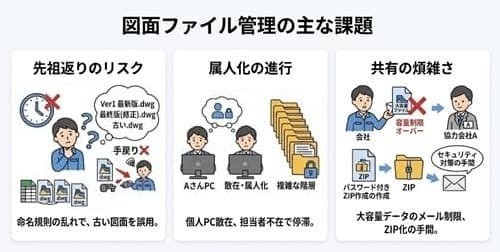

設計や開発のプロセスにおいては、顧客からのフィードバックや社内での仕様変更指示により、幾度となく図面の修正が行われます。その際、ファイル名に「最新」「最終」「修正版_日付」といった任意の文言を追加してバージョンを管理する手法が頻繁に取られます。
しかし、プロジェクトに関わる人数が増えるほど、担当者ごとの命名規則にブレが生じやすくなります。その結果、どれが正の最新データであるかが客観的に判断しづらくなり、古いバージョンの図面を基に後工程の作業や部品の手配を進めてしまう「先祖返り」のリスクが生じます。このような手戻りは、スケジュールの遅延や不要なコストの増大に直結する課題です。
多くの企業において、進行中のプロジェクトデータが担当者のローカル PC 内に保存されたままになっていたり、階層構造が複雑化しすぎたファイルサーバーの奥深くに保存されていたりするケースが見受けられます。
「あのプロジェクトの詳細な図面データは A さんの PC にしか入っていない」「どこに保存したか本人にしかわからない」といった属人化が進行すると、担当者の急な欠勤や異動、退職の際に業務が停滞してしまいます。企業における重要な情報資産である図面データが、組織全体で有効に活用できない状態は、事業継続の観点からも検討すべき事項です。
社外の協力会社やクライアントと図面を共有する際、メールへのファイル添付や、汎用的な外部ストレージサービスを利用する運用が都度発生します。しかし、 CAD データはファイルサイズが大きくなる傾向があり、メールの添付容量制限によって送信できないことも少なくありません。
また、情報漏洩リスク低減のためにパスワード付き ZIP ファイルを作成したり、アップロード先の URL を個別に発行して共有したりする作業は、設計担当者にとって本来の業務外である付帯作業としての負担を増大させます。
現状の管理体制を見直し、適切なアクセス制御のもとで図面を管理したい方へ
>> 導入についてのご相談はこちら
前述のような課題を解決するために、企業はさまざまな整理術や管理方法を模索しています。しかし、汎用的なツールを用いた運用には、CAD 業務特有の要件において限界が存在します。
エクセル（ Excel ）を用いてプロジェクトごとの図面リストや改訂履歴を台帳化する手法は、特別なシステム投資を必要とせず、導入のハードルが低いため、多くの企業で採用されています。一覧性が高く、操作に慣れたユーザーが多い点はメリットです。
しかし、この手法の大きなデメリットは「手作業による更新の負担」です。図面を修正・保存するたびに、エクセルを開いてバージョン番号や更新日時、変更内容を手入力する必要があり、入力漏れや更新のタイムラグが頻発します。結果として、エクセル上の記録と実際の図面ファイルの状況に乖離が生じ、台帳としての信頼性が損なわれる傾向にあります。
ファイルサーバー上において、「年度」「顧客名」「プロジェクト名」「担当者名」といったルールに基づく厳格なフォルダ階層を構築し、図面を分類・整理する方法も一般的です。
しかし、プロジェクトの長期化や事業規模の拡大に伴い、フォルダの階層が深く複雑になりすぎる傾向があります。目的のファイルへ到達するまでに何度もクリックを繰り返す必要が生じ、検索性が低下します。また、ルールが複雑化すると、例外的なファイルが発生した際の保存先が曖昧になり、ルールが形骸化していくケースも少なくありません。

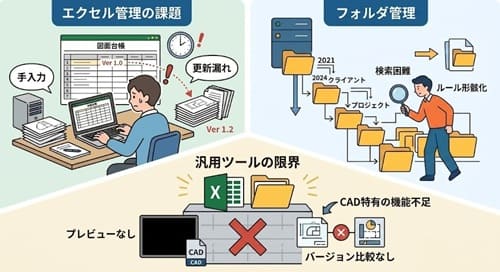

エクセルや標準のファイルエクスプローラーは、汎用的なデータ管理を目的としたツールであり、 CAD データ特有の要件に最適化されていません。例えば、図面を開かずに内容を確認するためのプレビュー表示や、微細な変更点を抽出するための厳密なバージョン比較機能などは備わっていません。
開発のスピードアップと品質向上が同時に求められる現代のビジネス環境において、これらの汎用ツールのみに依存した図面管理体制は限界を迎えつつあり、図面管理に特化した専用ツールへの移行が、論理的な解決策の一つとなります。
ここからは、脱エクセルと図面管理の効率化を実現する具体的なアプローチとして、 systemMetrix 株式会社 が提供する図面管理専用サービス「 DARE BOX+ 」の機能を解説します。
通常のファイルサーバーや汎用クラウドストレージでは、 DWG や JWW 、 DXF といった拡張子の CAD ファイルは、専用のソフトウェアを起動して開くまで中身を確認することができません。

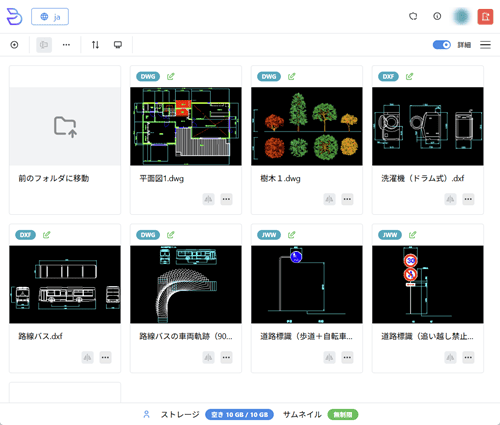

「 DARE BOX+ 」を導入すれば、 CAD ソフトがインストールされていない PC 環境からでも、ブラウザ上で図面データをサムネイル表示し、そのまま閲覧することが可能です。エクスプローラー上でファイル名だけを頼りに探す手間を軽減し、視覚的に目的の図面を特定しやすくなるため、業務効率の向上に寄与します。

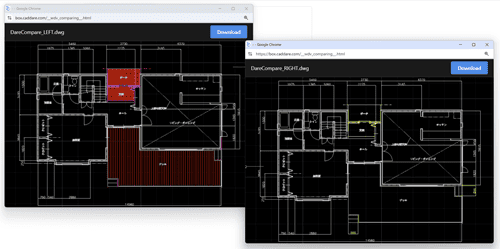

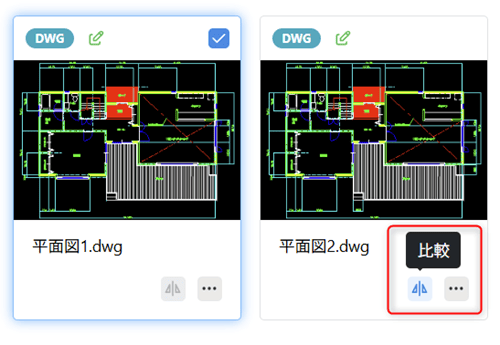

複数回の改訂を経た図面ファイルであっても、変更箇所を確認するための図面比較機能が備わっています。変更前後の図面データを重ね合わせて差異を可視化することで、目視確認にかかる負担を軽減します。
どのデータがどのような経緯で修正された「最新版」であるかをシステム上で把握できるため、先祖返りのリスクを抑制し、設計品質の維持を支援します。
図面のフォーマット変換処理などを伴う業務フローにおいて、「 DARE BOX+ 」は連携機能を発揮します。本サービスには、データ変換ツールである「 DARE ONE+ 」への専用アップロードメニューが実装されています。

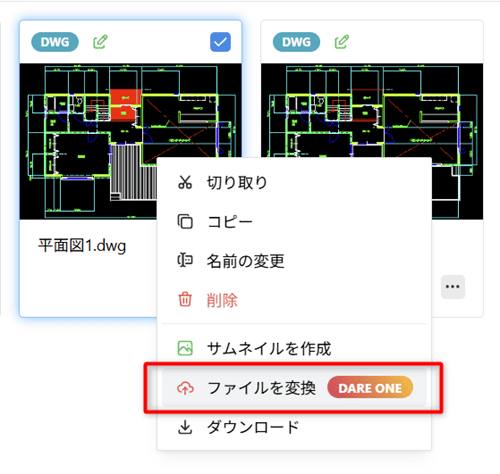

DARE ONE+ と組み合わせることで、変換から管理まで一気通貫で対応できます。クラウド上で管理している対象ファイルを一度ローカル PC にダウンロードし、変換後に再度アップロードするといった煩雑な手間を省き、一連の作業をシームレスに完結させることが可能です。
専用の図面管理ツールを導入することで、設計部門のみならず、プロジェクトに関わるステークホルダー全体にメリットをもたらす可能性があります。
「 DARE BOX+ 」はクラウドベースのサービスであるため、インターネット環境があれば、場所やデバイスを問わずにアクセスが可能です。例えば、建設現場や出張先からでも、スマートフォンやタブレットを通じて図面状況を確認できます。
大量の紙図面を持ち歩く負担を軽減するとともに、現場で生じた急な仕様の確認や問い合わせに対しても、クラウド上のデータに基づいた対応が可能となります。
全社的なファイル管理の基盤として、既に Dropbox や Box などのエンタープライズ向けクラウドストレージを導入している企業であっても、そのリソースを有効活用できます。「 DARE BOX+ 」はこれらの主要なクラウドストレージとの連携機能を有しています。
既存のストレージ運用を維持したまま、図面管理に特化した専門的な機能のみを拡張して利用することが可能です。
導入におけるコストパフォーマンスとスピードも重要な要素です。ライセンス費用は月額 2,200 円（ 1 ライセンスあたり）と設定されており、プロジェクトの規模に応じた段階的な導入がしやすくなっています。
また、サーバーの構築などを必要とせず、ブラウザ環境があれば短期間で運用を開始できる機動力も備えています。国産の CAD 開発会社によるサービス提供であり、 SSO （シングルサインオン）にも対応しているため、企業のガバナンスに沿った運用を検討いただけます。（無料プランも用意されています）
図面ファイルの管理体制を見直すにあたり、よく寄せられる疑問点について回答します。
A. 既存のフォルダ構造や分類ルールを一定程度維持しながら、クラウド上へデータを移行することが可能です。大規模なプロジェクトの場合は、進行中の案件や新規プロジェクトから段階的にクラウド管理へと切り替えることで、日常業務への影響を抑えつつ移行を進める手法が推奨されます。
A. メールの添付ファイルによる共有では、誤送信リスクや、過去の図面バージョンが混在してしまうといった課題がありました。「 DARE BOX+ 」を介して図面を共有・管理することで、常に最新版のデータに基づいたやり取りが可能になります。メール運用と比較して情報の錯綜を防ぎ、管理者が図面の状況を把握しやすい環境を構築できます。また、法人向けの認証機能として SSO （シングルサインオン）にも対応しています
A. 紙の図面をスキャンして CAD データとして編集・管理したい場合、図面管理専用である「 DARE BOX+ 」単体では変換処理を行えません。その場合は、ラスベク変換などの機能を持つ「 DARE ONE+ 」の併用をご検討ください。両サービスを組み合わせることで、紙図面をデータ化し、そのままクラウド上で管理するフローを構築できます。
A. クラウドサービス（ SaaS ）として提供されているため、専用サーバーなどのハードウェアを自社で用意する必要はありません。インターネットに接続可能な PC やモバイルデバイスのブラウザから利用を開始できます。
プロジェクトごとの図面管理において、エクセルによる手動の台帳管理や汎用的なファイルサーバーによる運用は、情報更新の漏れやバージョン管理の複雑化、そして検索性の低下といった課題を引き起こしやすくなります。
これらの課題を整理し、組織全体の生産性を向上させるためには、 CAD データの特性に最適化された専用ツールの活用が有効な選択肢となります。「 DARE BOX+ 」のような図面管理に特化したクラウドサービスを活用し、属人化の解消と効率的な管理体制の構築をぜひご検討ください。
