この記事では Jw_cad のレイヤついて、今更人には聞けないレイヤの基本的な概念から詳しく解説しています。
Jw_cad のレイヤはボタンがたくさん羅列したような見た目であったり、右クリックと左クリックを使い分けて操作することから一見難しい機能のように感じられますよね。
実際に使ってみると簡単な操作で便利に使うことができます。レイヤを使いこなせないと図面は書けないというほど重要な機能ですのでしっかりマスターして作図効率をアップしましょう。

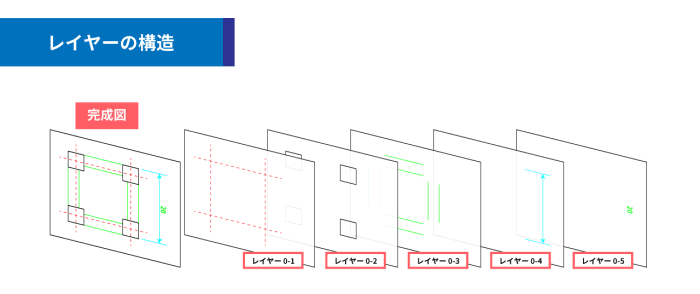

レイヤとは、「何層にも重なった透明のフィルム」のようなものです。
複数のレイヤ(透明フィルム)に図面を書き分けることで、次のような利点があります。
レイヤーを分けることの一番の利点は「修正がしやすくなる」ことです。
作図をしていく上で、一度も修正を行わずに図面を仕上げることはほとんど不可能です。 寸法を引くときにほんの少し図形がずれていた時や後から仕様変更となったときなど図面の修正は何度も行われます。
そんな時にレイヤ分けがされていると、修正する必要のないレイヤーに対してロックや非表示を行うことで不要な箇所を省け、修正を行いやすくなります。 また、意図しない誤操作も防げます。
設計図を作成するとき、例えば建築図面だと 躯体が緑、壁が黄色 のように色で分けて作図します。
レイヤを分けると 1-1は白、1-2は緑、1-3は水色の破線 のようにルールを決めておくことができるため、後から図面を変更するときに分かりやすく便利です。
例えば全て同じレイヤに同じ色や線種で作図すると・・・
・拡大して作図を行うとき、一部しか見えていないパーツがどこのパーツが分からなくなる
・範囲選択を行うとき、範囲選択したくない箇所まで選択してしまう
・線や図形を移動させるとき、移動したくないパーツまで移動してしまう
など、作図を行う上で不便であったり余計な手間がかかってしまうことがあります。
上記は色やレイヤーを分けていれば回避できる問題です。
また、Jw_cad では行えませんが CAD によってはレイヤー自体に色や線種を設定できる場合があります。
レイヤー自体に色や線種を設定できると、自分で線種を変更する手間が省けるのでとても便利ですね。
例:AutoCAD、IJCAD など
