Jw_cad で画像が挿入された図面の印刷を行うと、真っ黒になってしまう現象や画像枠のみが印刷されて肝心の画像自体は印刷されない現象でお困りではありませんか？
この記事では画像が印刷されないときの原因と対処方法について初心者の方にもわかりやすく解説しています。
Jw_cad で印刷というと、紙への印刷や PDF への印刷をする方が多いのはないでしょうか。
そのどちらでも、画像が正しく印刷されないことが起きる可能性はあります。
実は、Jw_cad は画像印刷に強くありません。それにより、画像のファイルサイズや、印刷時の設定になどよって画像がうまく印刷されないことがあります。
そのような場合は、原因となる可能性があるものを一つずつ見直していくしかありません。
Jw_cad は画像のファイルサイズが重すぎると正しく印刷されなくなってしまうことがあります。
これはパソコンやプリンタの性能にもよる可能性がありますので、一概に何KBまでファイルサイズを軽くすれば良いというわけではありません。しかし、画像のファイルサイズを軽くできるようであれば、できるだけ軽いものを使うと良いでしょう。

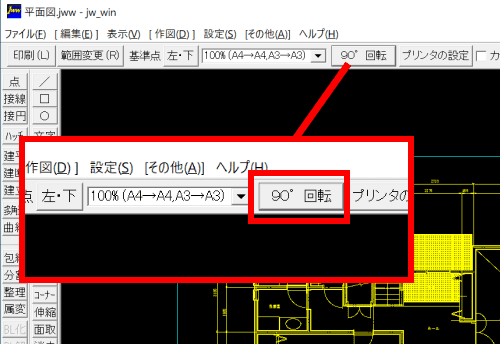

Jw_cad で印刷をするときに「回転」の設定をしていると画像が印刷されくなってしまうことがあります。
印刷の設定で 回転：0° から変更している場合、回転を 0° してしてから印刷してみてください。

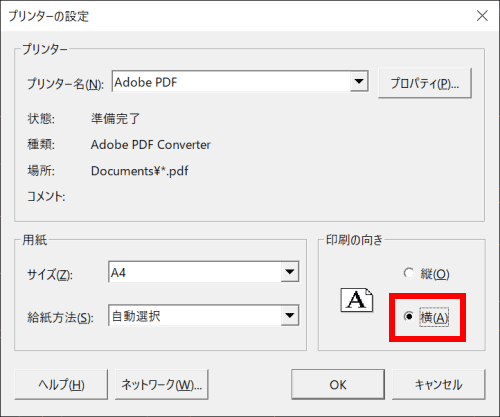

回転を掛けずに用紙の向きを横にしたい場合は、コントロールバー「プリンタの設定」から 印刷の向きを横 に変更すると良いでしょう。
また、画像自体の回転を行っている場合も印刷されないことがあるようです。
画像の回転している場合も一旦回転を0°として印刷してみてください。
画像の回転がどうしても必要な場合は、あらかじめペイントソフトなどで回転した画像を用意しておくと良いでしょう。
Jw_cad とプリンタの相性が悪い可能性もあります。
そのような場合は、一旦 PDF へ出力をし、PDF から印刷をしてみることをおすすめいたします。
