Jw_cad で書いた図面を誰でも閲覧できるように PDF へ変換したい！というお悩みはありませんか？
この記事では、Jw_cad で書いた図面を無料のアプリケーションを利用して PDF へ変換する方法と、スキャンなどで作成したPDFを Jw_cad で開けるように JWW 形式の図面へ変換する方法を解説します。

目次

• 無料でJw_cadからPDF形式へ変換を行う方法
• フリーソフトをダウンロードする
  • Jw_cad で PDF変換するためのアプリをインストールする
• Jw_cad で PDF 形式へ変換する
  • Jw_cad でPDF変換を行う方法
• PDFをJWW形式の図面へ変換を行う方法
• ベクタ形式の PDF を JWW 形式へ変換する
  • ベクタPDF を無料で JWW 形式へ変換する方法
• ラスタ形式の PDF を JWW 形式へ変換する
  • ラスタPDF を無料で JWW 形式へ変換する方法

無料でJw_cadからPDF形式へ変換を行う方法

Jw_cad で作成した図面を PDF へ変換する機能は、Jw_cad 自体には付属していません。 そのため、外部ツールやアプリケーションを使って PDF へ変換する必要があります。
Jw_cad から PDF変換 を行えるツールは無料で提供されているものも多く、今回は「Cube PDF」というフリーソフトを用いて Jw_cad の図面を PDF に変換してみましょう。

フリーソフトをダウンロードする

今回 PDF 変換で利用する「CubePDF」はフリーソフトです。誰でも無料で利用できます。

Jw_cad で PDF変換するためのアプリをインストールする

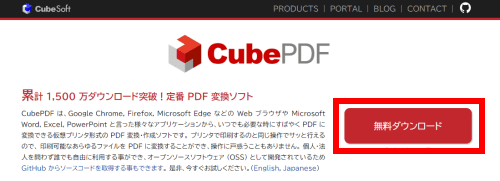

1. CubePDFのサイトからインストーラーをダウンロードする

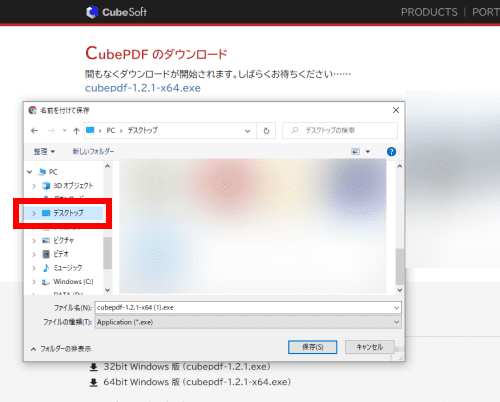

2. ダウンロードが開始されると、CubePDF のインストーラーを保存するためのダイアログが表示されます。ここでは、分かりやすいデスクトップに保存します。

3. デスクトップに保存した CubePDF のインストーラーをダブルクリックして、インストールを開始します。

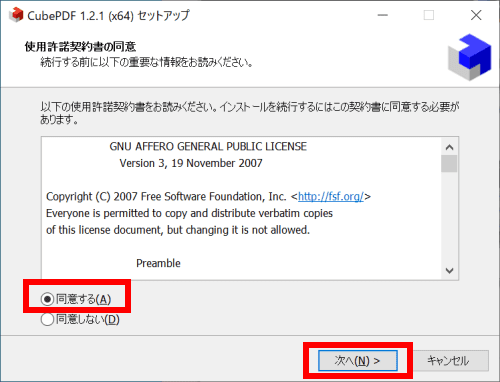

4. 使用許諾所に同意し、インストールを続行します。

5. セットアップ準備の内容を確認し「次へ」を押下して進みます。インストール準備完了 ページで「インストール」をクリックすると、インストールが始まります。

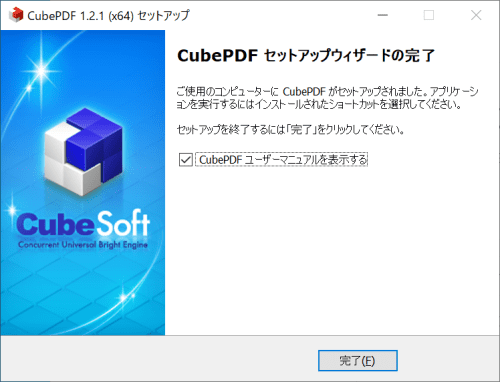

6. セットアップウィザードの完了画面が表示されたら CubePDF のインストールが完了です。CubePDF のインストールが完了です。


Jw_cad で PDF 形式へ変換する

CubePDF のダウンロードができたら、さっそく Jw_cad でPDF変換を行ってみましょう。

Jw_cad でPDF変換を行う方法

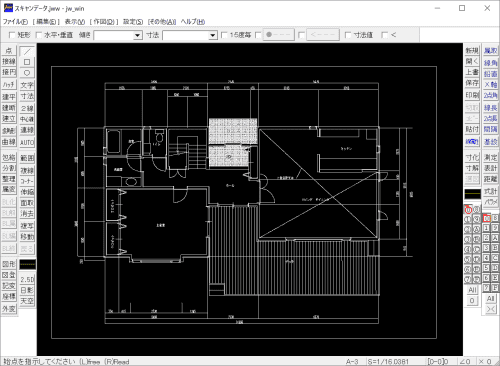

1. Jw_cad でPDF変換をしたい図面を開く。または、PDF変換をしたい図を作図する

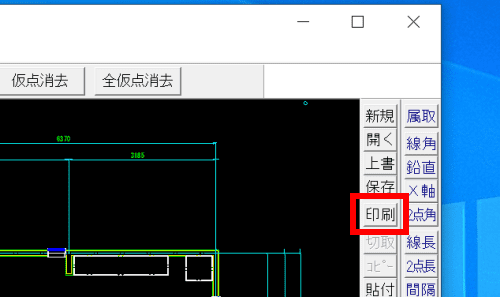

2. ツールバーから「印刷」コマンドを起動する

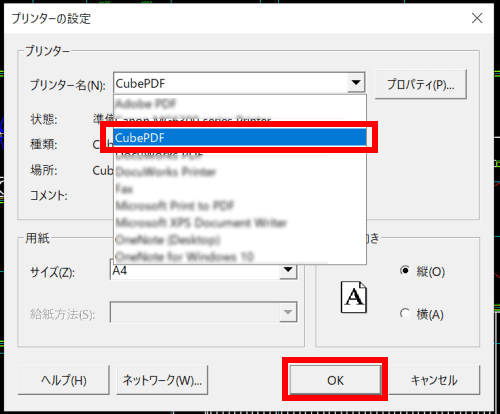

3. プリンター名の項目で「CubePDF」を選択し、用紙サイズなどを設定後「OK」ボタンでダイアログを閉じる

4. コントロールバーの「印刷」をクリックし、印刷を開始する

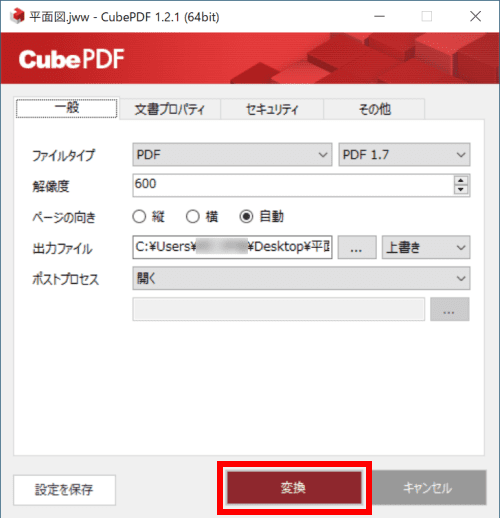

5. CubePDF の出力画面が起動します。設定に問題がなければ「変換」ボタンをクリックし、変換を開始する

6. PDF への変換が完了する


以上の操作で Jw_cad で作成した JWW 形式の図面を PDF へ変換することができました。
印刷の工程に1ステップ加えるだけの簡単な操作で PDF 変換が可能ですので、ぜひお試しください。

PDFをJWW形式の図面へ変換を行う方法

JWW 形式から PDF 形式への変換は CubePDF を用いて行う事ができましたが、PDF から JWW 形式へ変換したい場面もあるかと思います。
例えば、スキャンした紙の図面を電子化するときや、PDF でもらったデータを少し修正したいときなどが挙げられますね。
PDF から JWW 形式へ変換したい場合、PDF の種類によっては無料で変換することが可能です。

ベクタ形式の PDF を JWW 形式へ変換する

ベクタ形式の PDF は、CAD から直接出力された PDF などが当てはまります。
PDF をビューワーでズームしても線がにじむことなく綺麗なまま拡大縮小ができる場合はベクタ形式の可能性が高いです。
ベクタ形式の場合、「CAD データ無料変換サービス DARE」にて無料で PDF から JWW 形式へ変換することが可能です。

ベクタPDF を無料で JWW 形式へ変換する方法

1. DARE のサイトへログインをする。
   ※ 会員登録必須です

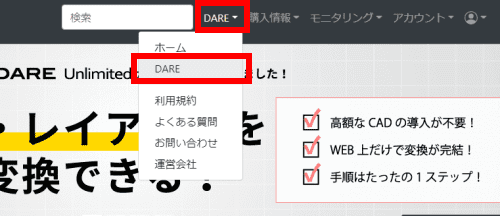

2. ログイン後は DARE Store へ遷移するため、ヘッダーの「DARE」から「DARE」を選択する

3. ヘッダーの「2D変換」から「PDFを変換する」を選択する

4. ドラッグ＆ドロップで PDF ファイルを選択する

5. 変換先ファイルで「JWW」を選択し、「変換する」をクリックする

6. 変換履歴一覧から変換後のファイルをダウンロードする


以上でベクタ PDF を JWW 形式の図面へ変換することができました。
この方法で図面へ変換できない場合、PDF が「ラスタ」形式である可能性が高いです。
ラスタ形式の PDF を変換したい場合は次をご参照ください。

ラスタ形式の PDF を JWW 形式へ変換する

ラスタ形式の PDF は、スキャンされた PDF など、パスのデータを持たない PDF が当てはまります。
PDF をビューワーでズームしたとき、カーブがギザギザになってしまったり線がにじんでしまう場合はラスタ形式の可能性が高いです。
ラスタ形式の場合、永続的に無料で JWW 形式へ変換する方法はありません。しかし、DARE Unlimited の7日間の無料体験版を利用することで、ラスタ形式の PDF を無料で JWW 形式へ変換することが可能です。

ラスタPDF を無料で JWW 形式へ変換する方法

1. DARE Unlimited の「無料体験版」を購入する。
   ※ 会員登録・ログイン必須です

2. 購入後、再度 DARE Unlimited の製品ページを開き、「サービスを利用する」ボタンから DARE Unlimited 専用ページへ移動する

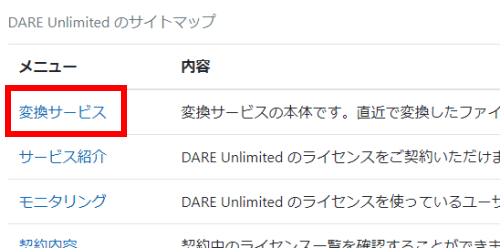

3. サイトマップから「変換サービス」を選択し、変換ページへ移動する

4. ドラッグ＆ドロップで PDF ファイルを選択する

5. 「変換元 PDF の拡大倍率」で変換精度を選択します。数値が大きい(x5)ほど変換精度は高いですが変換に時間が掛かります

6. 変換先ファイルで「JWW」を選択しハッチングの処理を選択したあと、「変換する」をクリックする

7. 変換履歴一覧から変換後のファイルをダウンロードする


以上でラスタ形式の PDF を JWW 形式へ変換することができました。
精度としては以下のようになります。
※ PDF自体のサイズ・精度によって変換後図面の精度は異なります
