すぐに実践できる!Jw_cad(jww)にPDFを貼り付ける6ステップを徹底解説

作成日:2021.08.12

更新日:2021.11.15


  • Jw_cad に PDF を貼り付けるためにドラッグ&ドロップをしてみたら、「JW_CADでは読み込めないファイルです」と表示されてしまいお困りの方
  • JWW に PDF を貼り付けたいけれどやり方が分からない方

今回の記事では、このようなお悩みを解決します!

Jw_cad に貼り付ける(読み込む)ことのできる拡張子は JWW、JWC、DXF、SXF、P21、bmp の5種類です。そのため、対応していない PDF をそのまま Jw_cad へ貼り付けてもエラーメッセージが表示 されてしまいます。
しかし、それならば対応していない PDF を対応している bmp に変えてしまえば Jw_cad に貼り付けが行える、ということ!
PDF を bmp へ変換するには、Windows 標準ソフトのペイントさえあれば初心者でも簡単に変換が可能です。そして、bmp へ変換が出来れば Jw_cad へ貼り付けることができます。
早速 ① PDF を bmp へ変換する方法 と、② bmp を Jw_cad へ貼り付ける方法 の2つをご紹介します。

目次


Jw_cad で図面に PDF を貼り付ける

Jw_cad は PDF 形式の読み込みに対応していないため、PDF 形式の状態で Jw_cad へ貼り付けることは出来ません 。 そのため、Jw_cad で対応していない PDF を対応している bmp 形式へ変換する必要があります。 PDF から bmp へ変換するには PDF のプレビュー画面をキャプチャし Windows 標準ソフトのペイントソフトへ貼り付け。そして Jw_cad で読み込める BMP 形式で保存 します。
Jw_cad は BMP 形式には対応しているので、キャプチャした PDF なら Jw_cad に簡単に貼り付けることが出来るのです。

Jw_cad(jww) で図面に PDF を貼り付ける方法

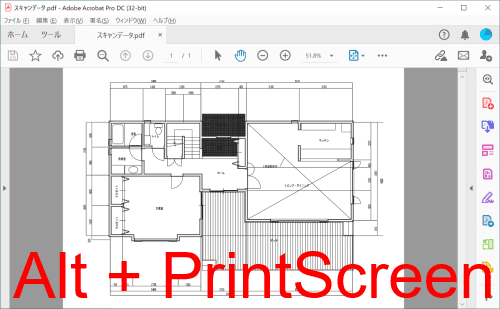

  1. PDF をビューワーで開き、[Alt]+[PrintScreen] キーを押下してキャプチャを撮ります。

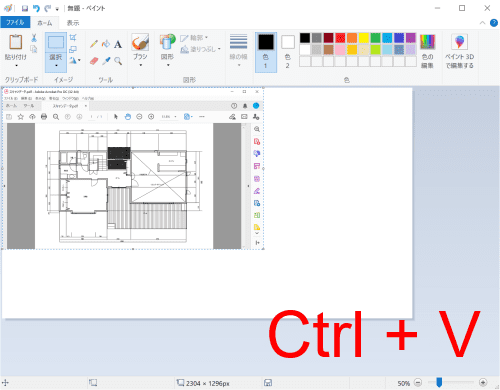

  2. ペイントソフトを起動し、[Ctrl]+[V] キーを押下して貼り付けます。
    ペイントソフトは Windows の標準アプリケーションですので、Windows であればどのパソコンにもインストールされています。

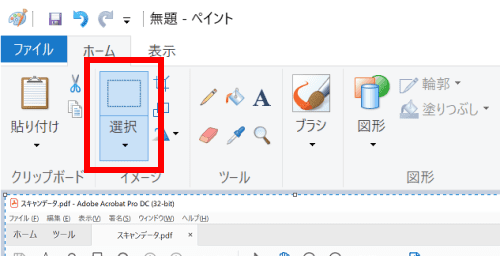

  3. 選択コマンドを選択し、貼り付けたいファイルを囲むようにして範囲選択を行います。

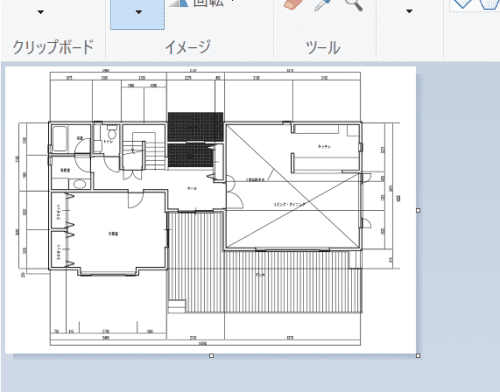

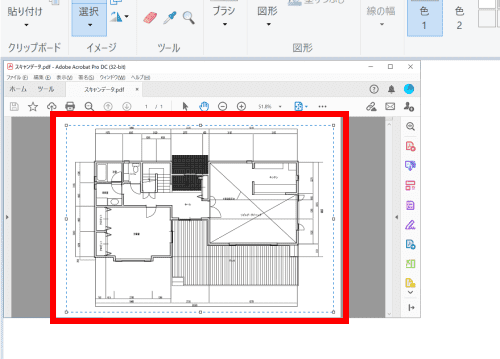

  4. トリミング コマンドを選択し、選択した範囲でトリミングを行います。

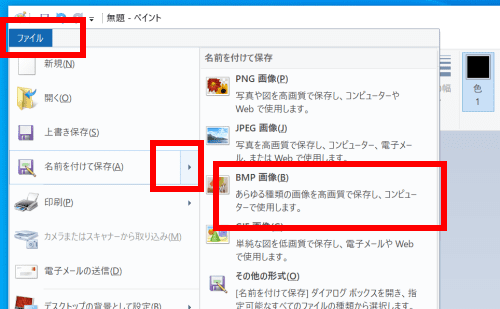

  5. メニューバーから ファイル > 名前を付けて保存 > BMP画像 を選択します。そのまま保存を行います。

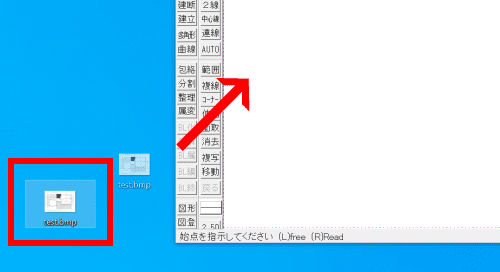

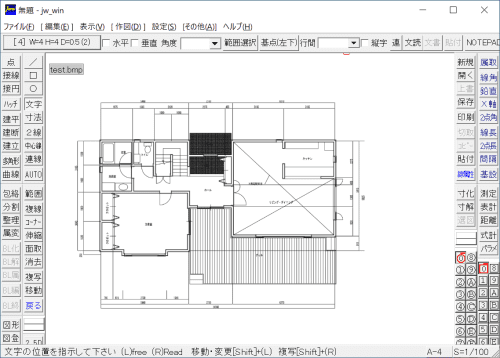

  6. Jw_cad を起動し、先ほど保存したビットマップファイルをドラッグ&ドロップで Jw_cad に貼り付けます。
    画像の貼り付け方について詳しくは こちら の記事をご覧ください。
  7. 以上で、Jw_cad に PDF ファイルを貼り付けることができました。

注意点として、この方法では PDF を一枚の画像として貼り付けているため図面の編集は行えません。
また、画像サイズと図面サイズが極端に違う場合は貼り付けた PDF 画像の画質が悪くなってしまう可能性もあります。
