手描きのトレース作業に、まだ時間をかけていますか？
建築・製造の現場で、こうした 「スキャン図面の CAD 化（トレース作業）」 は大きな課題です。
かつては、ラスター（画像）をベクター（CAD線画）に変換するには、高額な専用ソフトか、膨大な手作業が必要でした。
しかし現在は、AI（人工知能）による画像認識技術の進化により、ブラウザ上で瞬時に、かつ高精度に変換できるようになっています。
この記事では、画像認識 AI を搭載した統合型CAD変換ツール 「DARE ONE（ダーレ・ワン）」 を使用し、スキャン図面を編集可能なCADデータ（DWG/DXF/JWW）へ変換する方法と、その精度について解説します。
>> DARE ONE はこちら <<
※ ご利用には DARE アカウントの作成が必要です
DARE はブラウザだけで DWG・DXF・JWW・PDF などを相互変換・バージョンダウンができる無料サービスです。
ソフトのインストールも、面倒な待ち時間も不要。今すぐ変換して業務を再開しましょう！
無料の図面変換ツールやCADに付属している PDF読み込み機能でスキャンしたPDFを図面へ変換した経験はありませんか？
CAD図面として読み込みできる図面へ変換できる場合と、「画像を図面に貼り付けただけ」の状態になってしまう場合があるのではないでしょうか。
そして、うまく変換できなかった場合に「PDFはCAD図面に変換できないんだな」と諦めてしまっていませんか。
このようにPDFの図面変換を失敗してしまう原因は、「ラスター」と「ベクター」の違いを判別せず、適切な変換アプリケーションを利用していないためなのです。
ベクターPDFはベクター変換に対応した、ラスターPDFはラスター変換に対応した変換サービスを利用する必要があります。
PDF には「ラスター」と「ベクター」、２つの形式が存在します。
ラスターは、色のついた「点（ピクセル）」の集まりです。
点の集合で表現されるため、写真のような複雑な表現が得意です。
その反面、編集や拡大・縮小には不向きで、保存を繰り返すたびに画質が劣化する性質があります。
スキャンした図面はこれに当たります。拡大するとモザイク状になり、CADソフトはこれを「線」として認識できません。

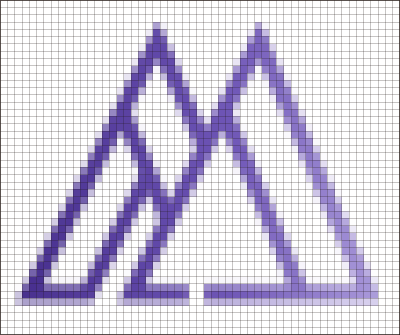

ラスターデータの例
ベクターは、座標と数式で定義された「線」や「円」の情報です。拡大しても滑らかな線や円が保たれます。 何度保存しても劣化せず、専用のアプリがあれば線を1本単位で自由に編集できます。
CADで編集するには、この形式である必要があります。
ベクターデータの例
「PDF 図面変換」などのキーワードで検索すると出てくる無料のコンバーターは、そのほとんどが、CADで書き出された「ベクターPDF」のみに対応しています。
スキャンし画像から作成した「ラスターPDF」に対応している無料アプリは非常に稀で、高価な業務用アプリが主流です。
なぜなら、ラスター（画像）をベクター（線画）に復元する技術は非常に難易度が高く、まだ一般化されていないためです。
ラスターの「ピクセル（点）」の集まりから、「座標（線）」を推測するのは、人間の脳には簡単でもコンピューターには至難の業なのです。
従来の技術（非AI）では、画像の「黒い部分」を機械的になぞることしかできません。そのため、スキャン図面を無理やり変換しようとすると、以下のような問題が発生します。
これでは、結局CAD上で修正する膨大な手間がかかり、「最初からトレースしたほうが早かった」という結果になってしまいます。
DARE ONEは、単なるフォーマット変換ではなく、「独自の画像認識AIエンジン」 を搭載しています。
人間が図面を見る時のように、「これは文字」「これはノイズ」と識別することで、実務で使えるレベルの変換を実現しました。
1. 文字を「線」ではなく「テキスト」として認識（OCR）
これが DARE ONEと他社ツールの決定的な違いです。
画像をそのままパス化する従来の変換では、文字もすべて「線（ポリライン）」として変換されるため、CADで編集ができず実務には到底利用できない図面となってしまいます。
DARE ONEはAIによるOCR（光学文字認識）機能を備えており、図面内の文字を「テキストオブジェクト」として認識します。
変換後のDXFをAutoCADやJw_cadで開くと、文字をダブルクリックするだけで内容の打ち替えが可能です。
2. ノイズ除去と、CADに最適な「中心線」トレース
古い青焼き図面やFAX図面には無数のノイズが含まれます。DARE ONEのAIは、図面特有の線を学習しているため、汚れを自動的に除去し、かすれた線を滑らかな実線として補正します。
さらに重要なのが、線の変換方式です。 一般的なイラスト用変換ツール（ラスターベクター変換）を使うと、線の輪郭をなぞってしまい、1本の線が「2重線（アウトライン/袋文字）」として変換されてしまうことがよくあります。これではCAD図面として使い物になりません。
DARE ONEはCAD図面への利用を前提に設計されています。
線の太さを認識した上で、その 「中心（センターライン）」を一本のベクター線として抽出 するため、壁芯や配管などが正確な一本の線となり、そのまま設計データとして活用できます。
3. Jw_cad (JWW) への変換にも対応
DARE ONE は海外製ツールと異なり、日本の設計事情に最適化されています。
ラスタ変換するとDXFで出力され、そのままでもJw_cadで利用できますが・・・さらにJw_cad形式（JWW）へ変換することも可能です。
「もらったPDF図面をJw_cadで編集したい」というニーズに、これ1つで応えます。
「AI搭載といっても、本当に使えるのか？」 その疑問に答えるため、実際に画像をDARE ONEで変換してみました。

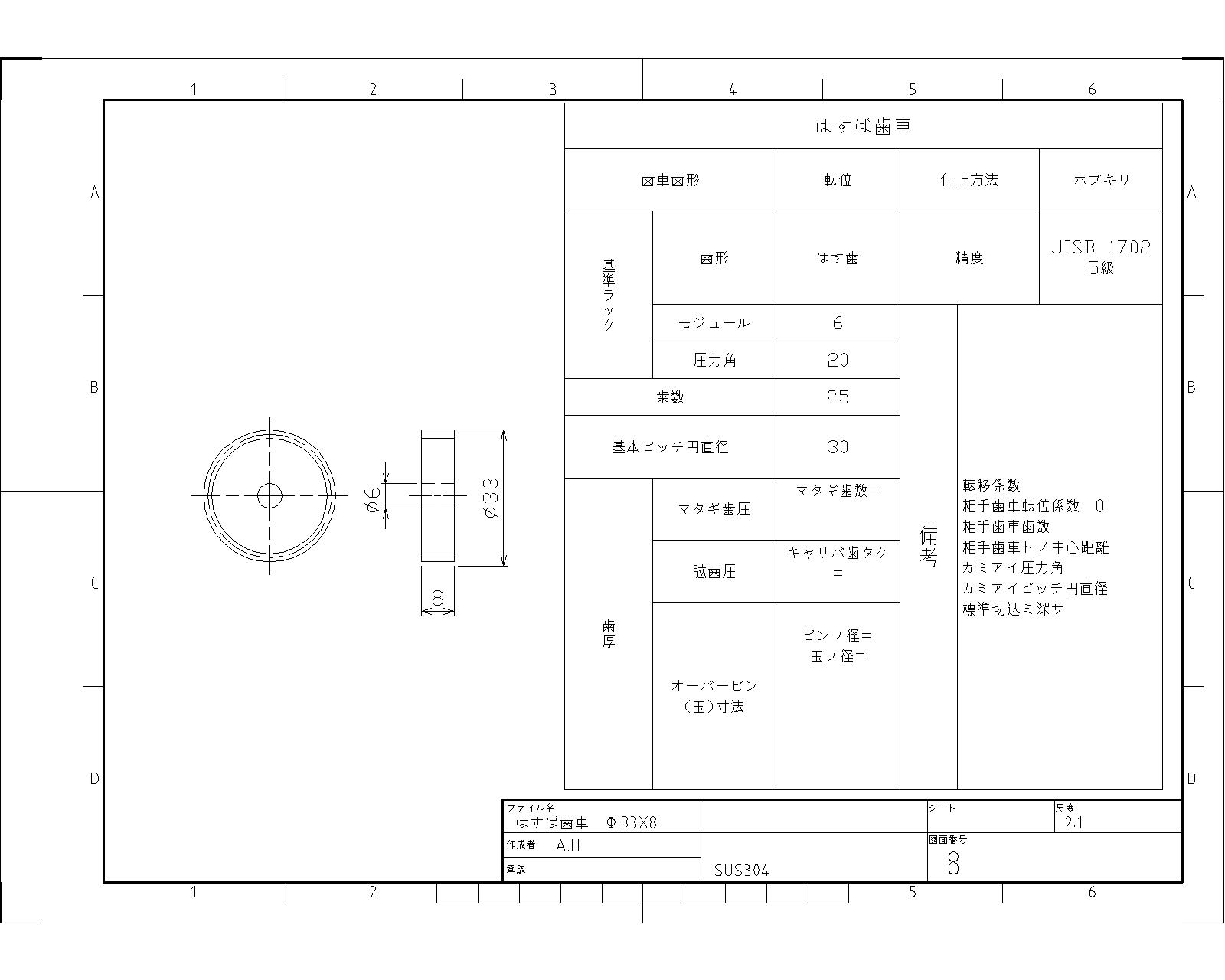

この画像をDARE ONEにアップロードし、変換を行います。

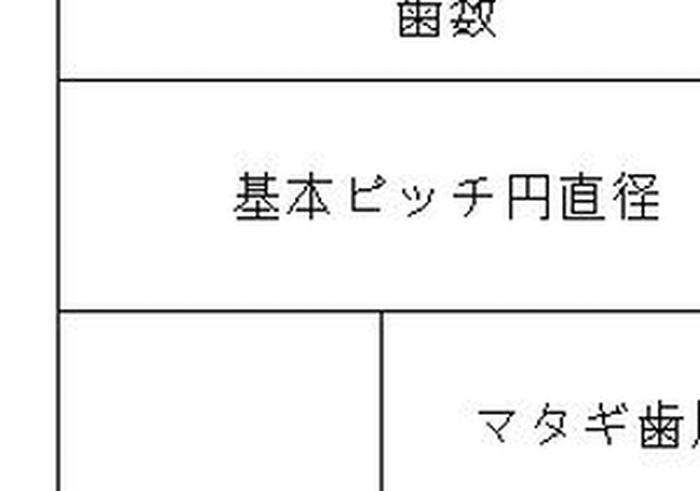

ラスターの jpg 画像なので、ズームすると荒くなります。
もちろんCADで開いても線や文字の編集はできません。

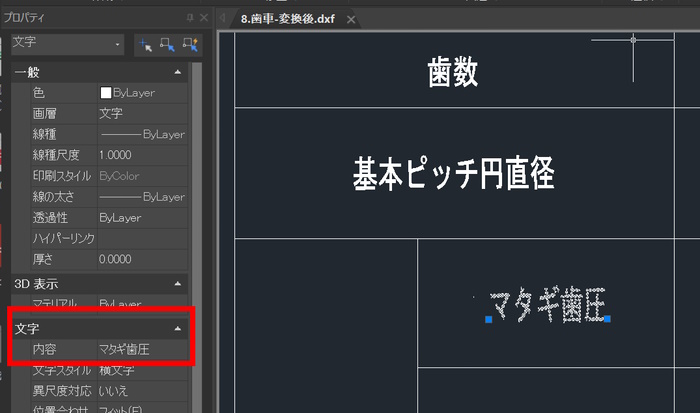

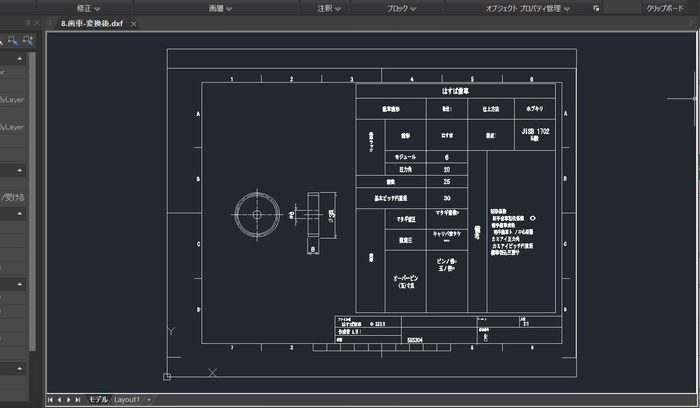

変換後のDXFファイルでは、図形とテキスト共に修正可能な状態で変換できています。
文字は文字オブジェクトとして変換されているため、加筆修正も容易です。
DARE ONEはインストール不要のブラウザ完結型Webアプリケーションです。
以下の3ステップですぐに変換できます。
DARE にログインし、DARE ONE を開きます。
画像ファイルは自動的に適切なタブへ振り分けられますが、PDFの場合のみ、以下の基準でタブを選択してください。
※ どちらか不明な場合は「2D 変換」をお試しください。自動判別（β版）が行われますが、うまくいかない場合は「ラスタ変換」で再度実行してください。
ラスタ変換タブを選択し、「変換する」ボタンをクリックします AIによる処理は、サーバーの混雑状況にもよりますが、通常数十秒〜数分で完了します。
必要に応じてオプションを選択できます。
出力方法
細線化：線の中心を一本のベクター線として抽出するため、CAD図面に適しています。
輪郭線：線の輪郭をなぞってパスを作成します。ロゴやイラストに適しています。
変換モード
シャープ：変換時に強い二値化を行い、強力に線の抽出を行います。
ソフト：シャギー（ピクセルのギザギザ）を減らして線の抽出を行います。
従来通り：アップロードされた図面に手を加えずに変換を行います。最も実図面に近い状態で変換できる場合もあります。
PDF ページ 複数ページあるPDFの場合、変換したいページを選択することができます。
処理が完了したらファイルをダウンロードします。
DARE ONEでは、図面変換は無料で何度でもお試しいただけます。 変換後のCAD図面は、１アカウント３回までダウンロードすることが可能です。 精度をお気に召していただけたら、ぜひDARE ONE +の７日間無料体験版をご利用ください。
>> DARE Store DARE ONE + はこちら <<
まだ DARE アカウントをお持ちでない方は、 >> こちら << より会員登録をお願いいたします。
AIの性能を最大限に引き出すためには、元となる画像の質も重要です。
以下のポイントを押さえると、変換精度が劇的に向上します。
解像度は300dpi以上で : 低解像度だと線がつぶれて認識されにくくなります。
「白黒2値」でスキャン : カラーやグレースケールよりも、白黒はっきりした画像のほうがAIは線を認識しやすくなります。
傾きを直す : 図面が斜めになっていると、水平垂直の線として認識されません。スキャン時にまっすぐセットするか、事前に画像編集ソフトで傾き補正をしておきましょう。
はい、可能です。
アップロードした図面や変換後のデータは、お客様ご自身の操作でいつでも削除できます。
サーバーにデータを残したくない場合は、ダウンロード完了後に削除機能をご利用ください
AutoCAD、Jw_cad、Vectorworks、IJCADなど、DXF形式（またはJWW形式）の読み込みに対応しているほぼ全てのCADソフトでご利用いただけます。
DARE ONEが出力するデータは汎用性の高いフォーマット準拠のため、ソフト間のバージョンの違いによるトラブルも少なくなっています。
はい、可能です。
海外製の変換ツールでは日本語が文字化けしたり、無視されたりすることが多いですが、DARE ONEのAIエンジンは 日本のCADメーカーが開発したWebアプリケーションのため、デフォルトで日本語の文字認識（OCR）に対応 しています。
漢字やひらがなもテキストデータとして変換されるため、修正の手間を大幅に削減できます。
はい、可能です。
DAREはCAD図面変換の統合プラットフォームですので、スキャン画像の変換だけでなく、2Dや3D CAD図面の変換にも対応しています。
スキャン図面のCAD図面化は、もはや手作業で行う時代ではありません。
DARE ONEを使えば、編集可能なCADデータが数クリックで手に入ります。特に**「テキスト編集可能な状態（OCR）」**で変換できる点は、実務において業務効率化という計り知れないメリットをもたらします。
DARE ONEは、無料体験版を提供しています。
手元の図面がどれくらいの精度で変換できるか、まずはあなたの目で確かめてくださいね！
