Jw_cad でドーナツ型に塗りつぶしする方法

Jw_cad で円をくり抜いたような、ドーナツ型（円環ソリッド）に塗りつぶしする方法を解説します。

Jw_cad で円をドーナツ型に塗りつぶしする

円をドーナツ型に塗りつぶすには、多角形コマンドの円環ソリッドオプションを利用します。
円環とはまるい輪のことで、その名の通り円環型に塗りつぶしが行えるオプションとなります。

Jw_cad で円をドーナツ型に塗りつぶしする準備

この記事では、円をドーナツ状にを塗りつぶすための練習用図面を用意しています。
今回は、こちら から練習用の JWW ファイルをダウンロードしてください。

左のみほんのように、円をドーナツ状に塗りつぶしてみましょう。

Jw_cad で円をドーナツ型に塗りつぶしする方法

1. ツールバーから「多角形」コマンドをクリックします。

2. コントロールバーのオプションから「任意」をクリックします。

3. コントロールバーのオプション「ソリッド図形」にチェックを入れます。

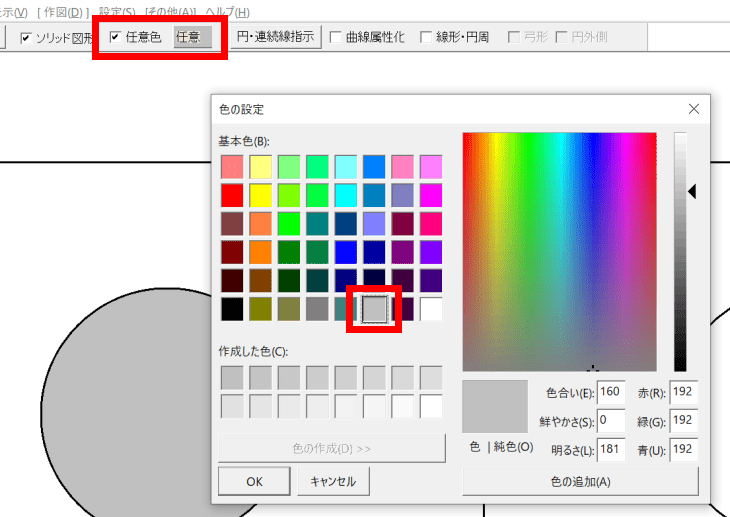

4. オプション「任意色」にチェックを入れ、「任意」ボタンから色の指定を行います。
   今回は「グレー」とします。

5. オプション「円・連続線指示」を「右クリック」します。左上に「円環ソリッド」と表示されることを確認します。

6. ドーナツ型に塗りつぶしたい円をクリックします。
7. 内側円半径を入力します。今回は「500」とします。

8. 「OK」で確定をするとドーナツ型に塗りつぶしが行えます。


関連記事 Jw_cad で曲線を含む図形を塗りつぶしする方法

Jw_cad で曲線を含む図形を塗りつぶしをする方法を解説しています。

関連記事 Jw_cad の塗りつぶし方法まとめ

塗りつぶしを行うためのオプションが多く存在し、丸や四角形など図形によって塗りつぶすときの操作が異なる ため Jw_cad の学習を始めたばかりの方には少し難しく感じられるかもしれません…
