Jw_cad でレイヤを非表示にする方法

作成日:2021.08.12

更新日:2021.08.12


Jw_cad でレイヤを非表示にする方法について解説します。
使わないレイヤや、一部のレイヤを一次的に非表示にすることで効率的に作図を進めることができます。レイヤを使いこなして、ケアレスミスの少ない作図を行いましょう。

目次

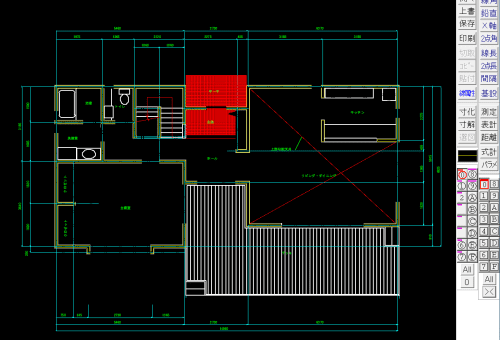

レイヤの表示/非表示を変更する

Jw_cad でレイヤの表示状態を変更するには、レイヤ番号上で「クリック」 をします。
レイヤ番号をクリックすると、レイヤの状態を 表示 → 非表示 → レイヤをロック の順で切り替えることが可能です。
また、表示されているレイヤ番号で、そのレイヤがどの状態であるのかを確認することができます。

レイヤ表示  ・・・ 丸付のレイヤ番号
レイヤ非表示 ・・・ 番号の表示なし
レイヤロック ・・・ レイヤ番号のみ


※アクティブなレイヤ(選択中レイヤ)はレイヤの状態を変更することができません。

非表示のレイヤーのみを表示する

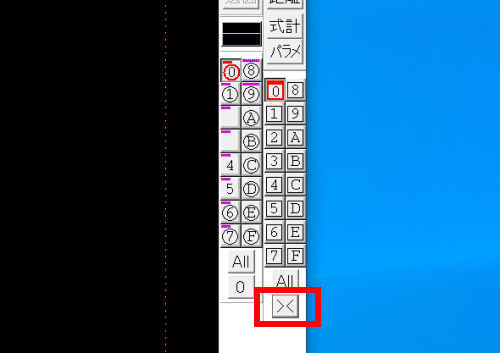

非表示レイヤー・レイヤーグループのみを表示するには、レイヤーグループ欄の下部にある「><」アイコンをクリックします。


作図領域へマウスカーソルを移動させることで「非表示を表示」状態を解除できます。

▼ 一部のレイヤを非表示にしている状態

▼ 非表示中のレイヤのみを表示している状態

今回利用した図面は こちら からダウンロードできます。
