Jw_cad で画像を拡大縮小する方法について解説しています。

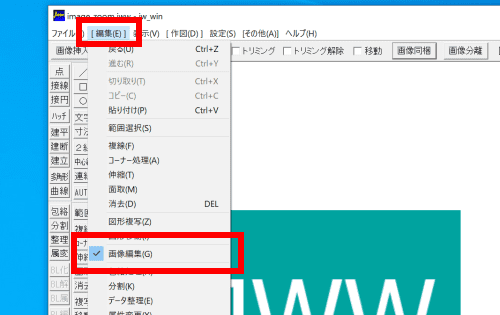

Jw_cad で画像を拡大縮小するには、「画像編集」から画像フィットオプションを用いた操作をする必要があります。
AutoCAD や IJCAD と比べると感覚的に操作がしにくいかもしれませんが、操作の手順は難しくありませんので練習して使いこなしましょう。
Jw_cad では、挿入した画像を任意のサイズや図形にフィットさせることが可能です。
この記事では、挿入した画像を拡大するための練習用図面を用意しています。
こちら から練習用の JWW ファイルをダウンロードしてください。
【Jw_cad で画像を拡大する方法】
コントロールバーの「画像フィット」にチェックを入れたときに合わせて「回転する」にもチェックを入れると、画像を回転して拡大することも可能です。
また、縮小を行うときは「フィットさせる範囲を指示」する操作で、画像よりも小さい範囲を選択すると画像の縮小が行えます。
