IJCAD の動作環境は?Windows10 以外でも利用は可能?それぞれの意味まで分かりやすく解説します!

作成日:2021.08.12更新日:2021.08.12


IJCAD を導入するときに気になる項目の一つに動作環境があるのではないでしょうか。
実は、IJCAD は AutoCAD と比較すると動作も軽く、最低限必要とされるスペックも低いため、AutoCAD が重すぎて作業が進まないという方にもおすすめの CAD となっています。

この記事では IJCAD の動作環境と、自身のマシンのスペックの調べ方、それぞれのシステムの意味やスペックが足りないときにどうなってしまうのかなど、初めて CAD を導入する初心者の方にもわかりやすいように詳しく解説しています。

目次

  • IJCAD 2021 の動作環境

    • CPU とは?
    • RAM とは?
    • HDD とは?
    • 対応OS とは?
    • ディスプレイカード とは?
    • その他の動作環境を確認しよう
  • マシンのスペックを確認してみよう

    • スペックの確認方法

IJCAD 2021 の動作環境

IJCAD 2021 の動作環境は公式ページで公表されており、以下のようになっています。

システム推奨
CPUCore i5 以上を推奨
RAM最低動作環境 2GB
推奨動作環境 8GB 以上
※図面データの容量によってはより高い RAM 環境が必要になる場合あり
HDD550MB 以上
対応 OSWindows® 8.1 / 10 バージョン 20H2
64bit OS 推奨
ディスプレイ カード推奨動作環境 2GB GPU
(Intel(R) HD Graphics 4000 などのオンボードグラフィックでの 動作実績あり)
その他.NET Framework 4.8

早速詳しく見ていきましょう。

CPU とは?

CPU とはマシンの中枢部である中央演算処理装置のことで、所謂コンピューターの頭脳のようなものです。
マシンの性能はこの CPU の処理速度に依存しているため、CPU のスペックが低いほど CAD の動作や処理が遅くなってしまいます。

IJCAD では core i5 以上が推奨されていますが、core i5 はミドルレンジモデルと呼ばれる中間ランクの CPU で、一般的に利用されているパソコンに多く搭載されているモデルでもあります。

RAM とは?

RAM とは主記憶装置のことで、CPU が処理を行うときなどに利用されるメインメモリです。RAM は書き換え可能なデータを一時的に保存しておく場所で、所謂作業を行うときの机の広さのようなものです。机が広い= RAM の容量が大きいとなり、いくつものアプリを開いても余裕をもって作業ができるようになります。

よく似た名称として ROM がありますが、こちらは保存領域を示しています。「Read Only Memory」の略で、読み出し専用の書き込みはできないメモリのことです。
しかし、スマートフォンでのみ ROM はストレージの容量を表している場合があります。

IJCAD では最低動作環境が 2GB となっているため、ノートパソコンでも動作環境を満たせている場合が多いでしょう。しかし、RAM の容量が少ないほど一度に処理を行うことができなくなりますので、できるだけ推奨動作環境である 8GB 以上のパソコンで利用することをお勧めします。

HDD とは?

HDD とは補助記憶装置の一種で、データを書き込んだり読み込んだりできます。
パソコンに入っている写真や音楽は、この HDD に保存されているため新しく追加したり、編集や削除をしたりすることが可能となります。
先ほど紹介した RAM はパソコンの電源を落とすとデータがすべて消去されることが一般的ですが、HDD はデータが消去されず保持され続けます。

IJCAD の動作環境で記載されている 550MB は、HDD 自体が 550 MB 以上であればよいというわけではありません。
ここでは、「HDD の空き容量がいくつか」を表しているため、HDD の容量は問いませんが空き容量は 550MB 以上必要です、という意味になります。

対応OS とは?

対応 OS は、パソコンのシステム全体を管理する最も基本的なアプリケーションです。
「Windows 10」や「Windows 8.1」など、おなじみの言葉ではないでしょうか。

IJCAD 2021 では Windows 10 と Windows 8.1 のみ対応しています。
Windows 7 は IJCAD 2019 までで、それ以降は Windows 8.1 以上のみを対応 OS としているようです。

ディスプレイカード とは?

ディスプレイカードとは、グラフィックカードやグラフィックボートとも呼ばれるパソコンの画面表示を行うための拡張カードの一種です。
画面表示が必要なパソコンには標準搭載されていますが、3D など高度な表示処理が必要な場合は、その分表示能力の高いディスプレイカードが必要となります。

その他の動作環境を確認しよう

その他の動作環境として、「.NET Framework 4.8」という記載があります。
これは、IJCAD が .NET Framework のサポートを受けて起動することができる、ということを表していて、.NET Framework 4.8 がインストールされていない場合は IJCAD を起動することができません。

.NET Framework とは、アプリケーションを実行するためのランタイム実行環境で、いろいろな言語で開発されたプログラムが .NET Framework が対応する共通中間言語へ変換されることで、パソコンの環境に依存することなく実行できるようにしています。

.NET Framework は Microsoft の WEB サイトからダウンロードすることが可能です。

マシンのスペックを確認してみよう

さて、ここまで動作環境の解説を行ってきましたが、自分のマシンのスペックを調べなくと比較することはできませんよね。
お使いのマシンのスペックは次の方法で調べることが可能です。

スペックの確認方法

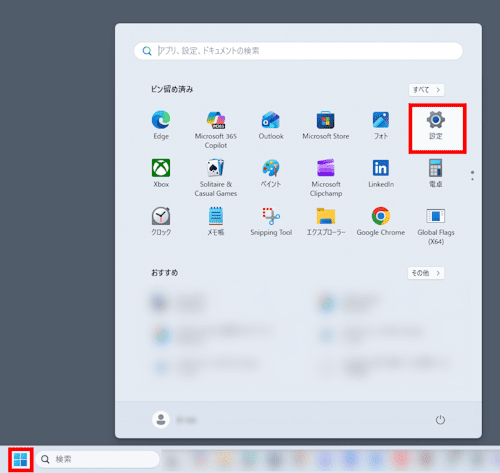

  1. デスクトップ左下の Windows マークをクリックして、さらに「設定」を選択します。
  2. Windows の設定 ダイアログから、「システム」を選択します。

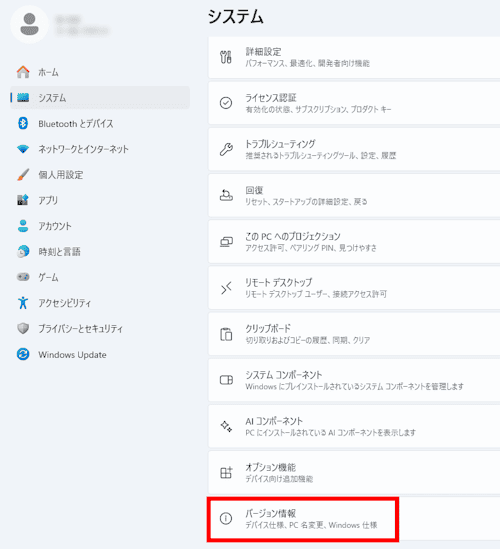

  3. システムのメニューから、「バージョン情報」を選択します。
  4. 「デバイスの仕様」を確認すると、現在のマシンの CPU、RAM、OS を確認することが可能です。

ディスプレイカードを確認するには、スタートメニュー横の検索バーに dxdiag と入力し、「DirectX診断ツール」を立ち上げて確認すると良いでしょう。
