IJCAD Mobile って？名前は聞いたことあるけど何ができるの？徹底解説します

作成日：2021.08.12更新日：2021.08.12

IJCAD Mobile とは、Android や iOS がインストールされたスマホやタブレットで図面の閲覧、編集が行えるアプリです。
2021年7月の現在では、誰でも無料で利用することができます。
開発は、IJCAD の開発元である IntelliJapan なので、おそらくアプリのバックグラウンドでは IJCAD が動いているのではないでしょうか。
そんな IJCAD Mobile でできることを徹底解明していきます。

IJCAD Mobile とは？

IJCAD Mobile は、Android や iOS がインストールされたスマホ、タブレットで図面の閲覧や編集が行えるアプリです。
クラウドストレージへ CAD 図面をアップすることで、PC と IJCAD Mobile 間で簡単にやりとりすることができます。クラウドストレージは現在 Dropbox、WebDAV(iOS版のみ)、OneDrive、Google Drive、Box に対応しています。

また、IJCAD Mobile には、基本作図機能が付いているため簡単な編集であればスマホやタブレットからでも行えます。

常に最新の図面を共有できる

IJCAD Mobile を使うとクラウドストレージを通して図面のやりとりが行えるため、常に最新の図面をチェックすることができます。
紙に印刷した図面の場合、現場に図面の変更を伝える場合や、現場で気づいた図面の修正点をオペレーターに伝える場合、タイムラグが発生します。
IJCAD Mobile があれば、修正した図面をクラウドへアップロードするだけでリアルタイムで図面の変更点を伝えられます。

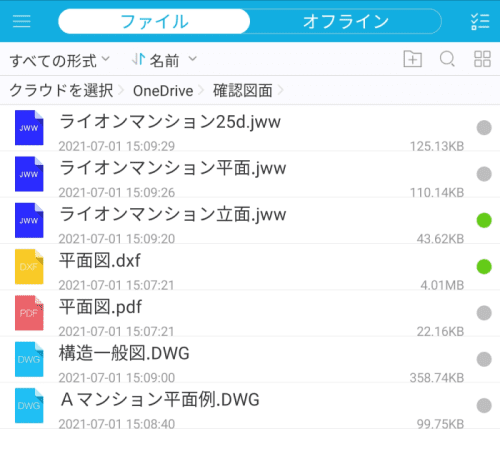

DWG、DXF、JWW に対応

IJCAD Mobile で開ける図面は DWG のみではありません。DWG、DXF、JWW の3つの拡張子に対応しています。
DWG のみ、JWW のみを閲覧できるアプリは多々ありますが、DWG と JWW どちらも閲覧、編集が行えるアプリは少ないです。
これだけでも、IJCAD Mobile を選択するメリットとなります。
タブレットの性能にもよりますが、図面をタブレット開くときのタイムラグもほとんど感じられず DWG、JWW 共にサクサク操作することができました。

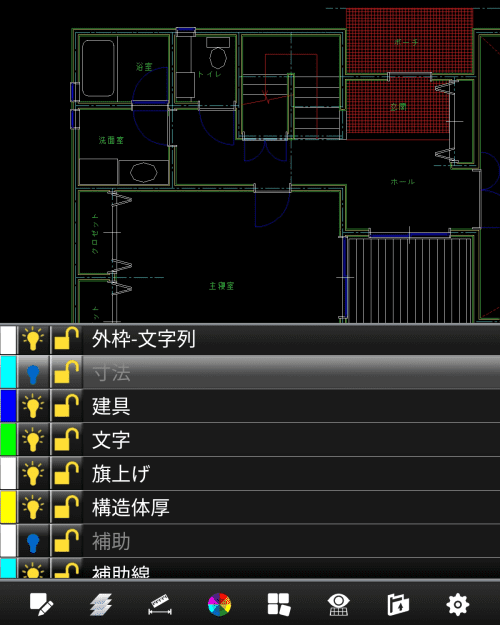

タブレットで図面の編集が行える

IJCAD Mobile は図面の閲覧、編集のどちらも行うことが可能です。
また、CAD を利用していれば感覚的に操作できる分かりやすい UI も特徴です。

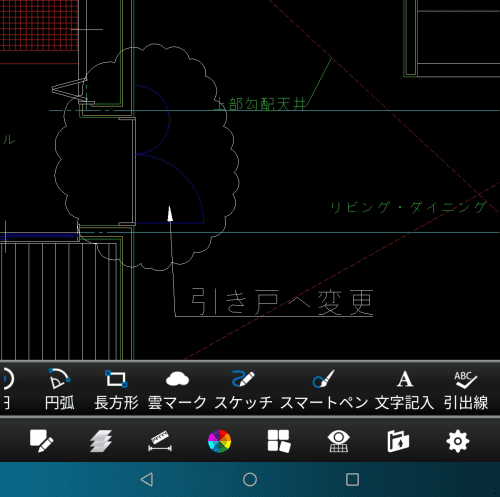

基本作図機能

IJCAD Mobile では、次の機能を利用することができます。

ポリライン、線分、円、円弧、長方形、雲マーク、スケッチ、スマートペン、文字記入、引出線
削除、複写、移動、回転、ミラー、色
距離計算、面積計算

実際に使ってみると分かりますが、スナップ（アプリではシミュレートマウス機能というようです）もしっかりと効いて動作もスムーズで非常に操作しやすくなっています。
また、ポイントマーカーやキーパッドが利用できるため、どのコマンドも数値入力などに戸惑うことなく直感的に操作が行えました。
タブレットで１から作図となると画面が小さいことや、指でタッチしながらの作図に慣れていないため時間はかかりそうですが、出来なくもないな・・・と感じる程度には好感触でした。
