AutoCAD のブロックは、複数の線分や円弧、文字などをまとめて 1 つの図形（オブジェクト）として扱える機能です。 ドアや窓、ボルト、設備記号といった繰り返し使う部品をブロックにしておくと、何度でも同じ図形を呼び出せて、図面の作成が大幅に効率化します。

この記事では、AutoCAD で図形をブロック化する方法を、ブロック定義コマンド（BLOCK）の基本手順から、作成したブロックの挿入、外部ファイルへの書き出し、そしてよく混同される「グループ化」との違いまで、初心者にも分かりやすく解説します。

目次

• ブロックとは？グループ化との違い
• ブロックを作成するには？
• ブロック定義コマンドの起動方法
  • ホームタブから起動する
  • コマンド入力で起動する
• ブロックを作成してみよう
  • 「オブジェクト」欄の 3 つのオプション
• 内部ブロックと外部ブロック（WBLOCK で書き出す）
• 作成したブロックを挿入する
• 外部ブロックを挿入する
• ブロック作成時の注意点（画層・色）
• ブロック作成でよく使うショートカット
• 関連記事

ブロックとは？グループ化との違い

ブロックとは、複数のオブジェクトを 1 つの名前付きの図形としてまとめたものです。 一度ブロックとして登録（定義）すると、同じ図面の中に何度でも挿入でき、後からまとめて編集・置き換えることもできます。

よく似た機能に「グループ化」がありますが、両者は次のように異なります。

	ブロック	グループ
まとめ方	名前を付けて 1 つの図形に定義する	複数オブジェクトをひとまとめに選択できるようにする
再利用	同じブロックを何度でも挿入できる	再利用（挿入）はできない
一括編集	定義を編集すると全箇所に反映される	個別に編集が必要
属性・書き出し	属性情報を持たせたり外部ファイルに書き出せる	不可

繰り返し使う部品や、後からまとめて差し替えたい図形は ブロック、その場限りで一時的にまとめて動かしたいだけなら グループ と使い分けるのがおすすめです。

ブロックを作成するには？

図形をブロック化するには、ブロック定義コマンド（BLOCK） を使います。 ブロック定義コマンドを実行すると「ブロック定義」ダイアログが開き、ブロックの名前・基点・対象オブジェクトを指定してブロックを作成できます。

ブロック定義コマンドの起動方法

ブロック定義コマンドの起動方法は 2 通りあります。

ホームタブから起動する

ホームタブ > ブロックパネル > 「作成」を選択します。

コマンド入力で起動する

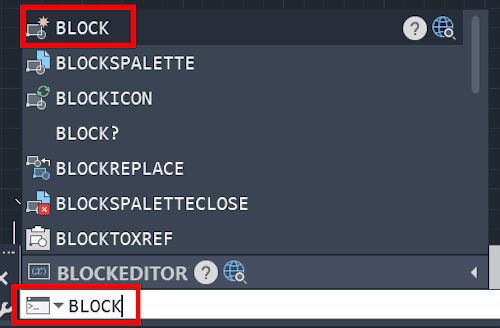

作図領域またはコマンドラインで「 BLOCK 」と入力します。エイリアス（短縮コマンド）の「 B 」でも起動できます。

ブロックを作成してみよう

実際の手順は次のとおりです。

1. ブロックにしたい図形をあらかじめ作図しておきます。

2. BLOCK コマンドを起動すると「ブロック定義」ダイアログが開きます。
   「名前」にブロックの名前を入力します。

3. 「基点」の「挿入基点を指定」をクリックし、ブロックの基準となる点（挿入時につかむ点）を図形上で指定します。

4. 「オブジェクト」の「オブジェクトを選択」をクリックし、

   ブロックにまとめたい図形をすべて選択して Enter キーで確定します。

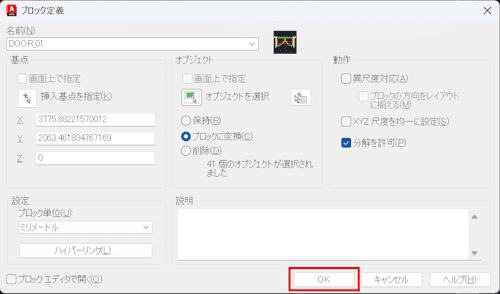

5. ダイアログに戻るので、「OK」をクリックすると、選択した図形が 1 つのブロックとして登録されます。

   範囲選択して全体が 1 つのオブジェクトとして選択できれば、ブロック化できています。

「オブジェクト」欄の 3 つのオプション

ブロック定義ダイアログの「オブジェクト」欄では、元の図形をブロック化したあとにどうするかを選べます。

• 保持: 元の図形はそのまま残し、ブロックは定義だけ登録します。
• ブロックに変換（既定）: 選択した元の図形を、その場でブロックに置き換えます。
• 削除: 元の図形を削除し、定義だけを登録します。

通常は「ブロックに変換」のままで問題ありません。

内部ブロックと外部ブロック（WBLOCK で書き出す）

BLOCK コマンドで作成したブロックは、その図面ファイルの中だけで使える 内部ブロック です。 別の図面でも同じブロックを使いたい場合は、書き出しコマンド（WBLOCK） でブロックを独立した DWG ファイル（外部ブロック）として保存します。

1. コマンドラインで「 WBLOCK 」と入力します。

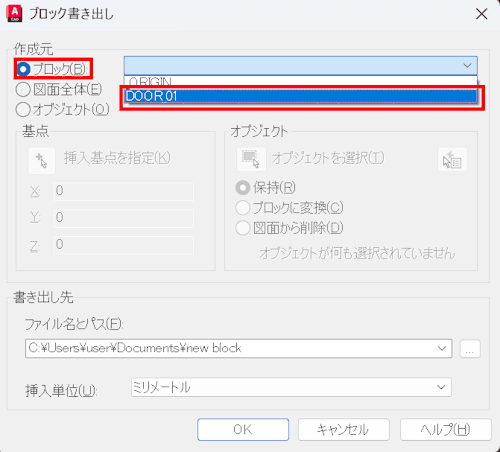

2. 「ブロック書き出し」ダイアログで、書き出したいブロックや保存先のファイル名を指定します。

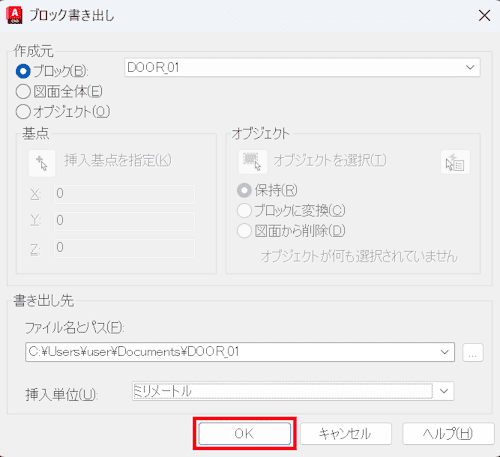

3. 「OK」で、選択したブロックが DWG ファイルとして保存されます。

   保存した DWG は、他の図面に挿入して使えます。

作成したブロックを挿入する

作成したブロックを図面に配置するには、挿入コマンド（INSERT） を使います。

1. ホームタブ > ブロックパネル > 「挿入」をクリックし、挿入したいブロックを選びます。

   エイリアスの「 I 」でも起動できます。

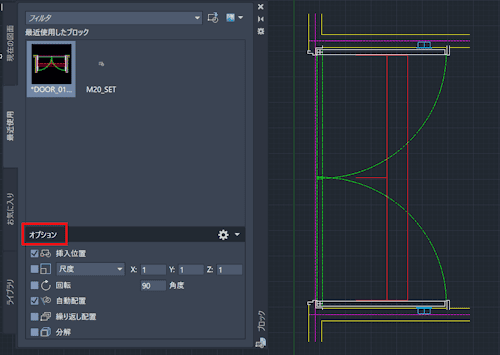

2. 挿入する位置をクリックすると、ブロックが配置されます。挿入時にオプションで尺度や回転角度を指定することもできます。


外部ブロックを挿入する

外部ブロック（DWG ファイル）を挿入したいときは、挿入の一覧から「ライブラリのブロック」や参照ボタンを使って DWG ファイルを選択して挿入します。

ブロック作成時の注意点（画層・色）

ブロックは、作成時の図形の画層や色の設定によって、挿入後の見え方が変わります。

• 図形を 画層 0（レイヤー0） で作図してブロック化すると、挿入先の画層の色・線種を引き継ぎます。
• 色や線種を ByBlock（ブロック単位） に設定しておくと、挿入後にブロックごとに色を変更できます。
• 特定の画層・色で固定したい場合は、その画層・色のまま作図してブロック化します。

部品として汎用的に使い回したいブロックは、画層 0・プロパティ ByBlock で作成しておくと、どの画層に挿入しても扱いやすくなります。

ブロック作成でよく使うショートカット

操作	コマンド	エイリアス
ブロックを作成（定義）	BLOCK	B
ブロックを外部 DWG に書き出し	WBLOCK	W
ブロックを挿入	INSERT	I
ブロックを編集（ブロックエディタ）	BEDIT	BE

関連記事

作成したブロックを個別のオブジェクトに戻したいときは、ブロックの解除（分解）方法を解説した以下の記事もあわせて確認してみてください。
