六角ボルトのブロック定義と位置合わせ

作成した六角ボルトをブロック定義を行います。複数の図形を１つの部品としてブロック定義することで同じ部品を何度も描くことなく使用することができ、データサイズを小さくすることができます。特にボルトなど使用頻度の高い部品に有効です。
また、「位置合わせ」パラメータを定義することで作成時の方向に関係なく、指定した形状に沿って配置することができます。

目次

• 六角ボルトをブロック定義する方法
• 六角ボルトを位置合わせする方法
• 位置合わせした六角ボルトを配置する方法

六角ボルトをブロック定義する方法

1. 作成した六角ボルト図面を読み込みます。
   ブロック定義する六角ボルトを囲んで選択します。

2. 「ブロック定義」をクリックします。
   名前の蘭に「六角ボルト」と入力します。

3. 「挿入基点を指定」アイコンをクリックして、基点を指定します。

4. 「OK」ボタンをクリックします。


六角ボルトを位置合わせする方法

ブロック定義した六角ボルトを位置合わせする方法を解説します。

1. 「ブロック」の「エディタ」をクリックします。

2. 「ブロック定義を編集」から「六角ボルト」を選択します。

   「OK」ボタンをクリックします。
3. 「ブロックエディタ」画面に切り替わります。

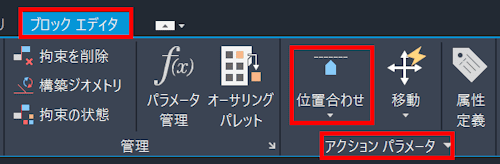

   「アクションパラメータ」 > 「位置合わせ」を選択します。
4. 「位置合わせの基点を指定」－＞基点 A をクリック

5. 「位置合わせの方向またはタイプを指定」－＞基点 B をクリック

   「位置合わせタイプ」が「垂線」に設定され、プロンプトに表示されます。

6. 「開く/保存」 > 「ブロックに名前を付けて保存」をクリックすると、「ブロックに名前を付けて保存」ダイアログが表示されます。

   「ブロック名」に「六角ボルト_位置合わせ」を入力し、「OK」をクリックします。

7. 「ブロックエディタを閉じる」をクリックします。


位置合わせした六角ボルトを配置する方法

ブロック定義した六角ボルトを位置合わせする方法を解説します。

1. 「ブロック」の「挿入」をクリックします。

   「名前」から「六角ボルト_位置合わせ」を選択し、「OK」をクリックします。

2. 図面上にブロックを配置します。

3. 配置したブロックをクリックし、基点をドラッグして、配置する形状に合わせます。

   ドラッグして、向きを変えることもできます。

   クリックして向きを決定します。
   ブロックが点線で表示されているので配置を終了する場合は、ESC を押します。
   再度配置する場合は、Enter を押します。
   同様に、再度ブロックを配置して、右の直線をクリックします。

   このように作成したブロックの向きの関わらず、配置する形状の角度に応じて配置することができます。
