AutoCAD でブロックを削除する方法には、実は 2 つの段階があります。 「図面上に配置したブロックを消す」だけでは、ブロックの定義データが図面内に残り続けます。

この記事では、図面上のブロックを削除する方法と、不要になったブロック定義を 名前削除（PURGE） で完全に消す方法を解説します。

目次

• ブロック削除の 2 段階を理解しよう
• 図面上のブロックを削除する
  • Delete キーを使用する
  • 削除コマンドを使用する
• ブロック定義を完全に削除する（名前削除 / PURGE）
  • コマンドラインで一括削除する（-PURGE）
• まとめ

ブロック削除の 2 段階を理解しよう

AutoCAD のブロックは、次の 2 つで構成されています。

• ブロック参照 … 図面上に実際に配置されているブロック（インスタンス）。
• ブロック定義 … 図面内に保存されているブロックの設計データ。同じブロックを何度配置しても、定義は 1 つです。

図面上のブロックを Delete キーで消しても、それは「ブロック参照」を消しただけで、「ブロック定義」は図面内に残ります。 ファイルサイズを軽くしたい、挿入候補からブロック名を消したい、という場合は定義の削除まで行う必要があります。

図面上のブロックを削除する

配置済みのブロックを図面から消すには、次のいずれかの方法を使います。

Delete キーを使用する

1. ブロックをクリックして選択し、 Delete キー を押す。


削除コマンドを使用する

1. 削除コマンド（ERASE、エイリアスは「 E 」）を実行する。

2. オブジェクト（ブロック）を選択して Enter キーを押す。


これで図面上からブロックが消えます。ただし前述のとおり、ブロック定義は図面内に残ったままです。

ブロック定義を完全に削除する（名前削除 / PURGE）

図面内に残った未使用のブロック定義を削除するには、名前削除（PURGE） を使います。

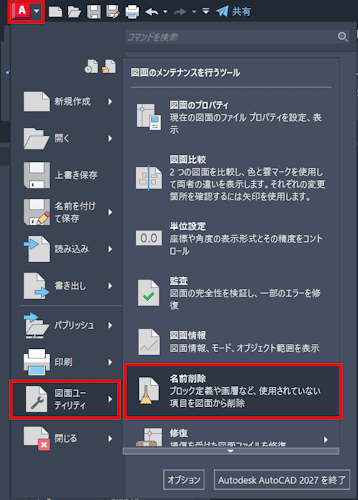

1. アプリケーションメニュー > 図面ユーティリティ > 「名前削除」を選択します。
   または、コマンドラインで「 PURGE 」と入力しても起動できます。

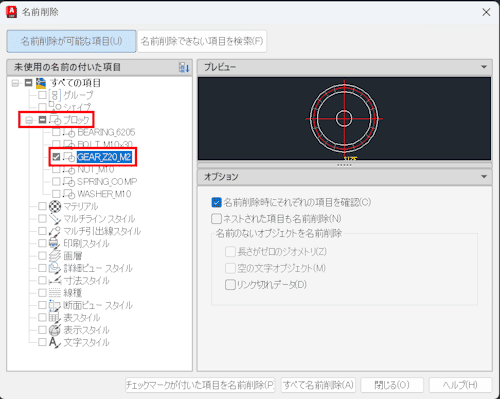

2. 名前削除のダイアログで「ブロック」の項目を展開し、削除したいブロックを選択します。

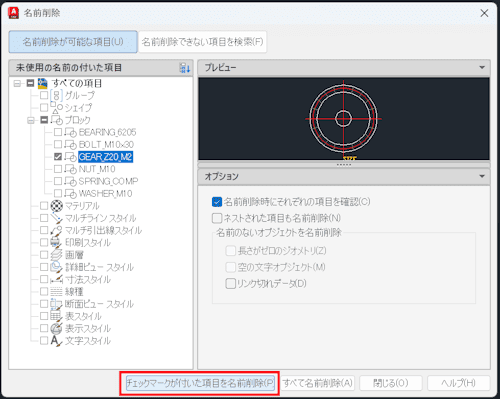

3. 「選択されたアイテムを名前削除」または「すべて名前削除」をクリックします。


ポイントは、ブロック定義は、その参照がすべて図面上から消えていないと名前削除できない という点です。 名前削除しても消えない場合は、同じブロックがまだ図面のどこかに配置されていないか確認してください。

コマンドラインで一括削除する（-PURGE）

ダイアログを使わずに処理したい場合は、コマンドラインで「 -PURGE 」（先頭にハイフン）と入力すると、対話形式で削除対象を指定できます。

すべての未使用ブロックをまとめて削除したいときに便利です。

まとめ

• 図面上のブロックは Delete キーまたは ERASE で削除できる。
• ただしブロック定義は図面内に残るため、完全に消すには名前削除（PURGE）を使う。
• 名前削除は、参照がすべて消えているブロックだけが対象になる。

ブロックを個別のオブジェクトに戻して編集したい場合は、削除ではなく分解（解除）を行います。 詳しくは別記事を参照してください。
