AutoCAD のブロックは、作成したあとでも形状や文字を編集できます。 ブロックは 1 つの定義を図面内で共有しているため、定義を編集すると、配置済みのブロックすべてに変更がまとめて反映されるのが特徴です。

この記事では、AutoCAD でブロックを編集する方法を、ブロックエディタ（BEDIT）とその場での参照編集の使い分け、「1 つだけ編集したい」ときの対処、そして編集できないときの原因と対処法まで、初心者にも分かりやすく解説します。

目次

• AutoCAD でブロックを編集するには？
• ブロックエディタで編集する（BEDIT）
  • 起動方法
  • 編集手順
• その場で編集する（インプレイス参照編集）
• ブロックを 1 つだけ編集したいときは？
• 属性付きブロックを編集する
• ブロックが編集できないときの原因と対処法
  • 1. ロックされた画層にある
  • 2. 外部参照（XREF）になっている
  • 3. 図面が読み取り専用で開かれている
  • 4. 匿名ブロックになっている
• 関連記事

AutoCAD でブロックを編集するには？

ブロックを編集する主な方法は 2 つあります。

• ブロックエディタ（BEDIT） … ブロック定義だけを専用画面で開いて編集する方法。
• その場で編集（インプレイス参照編集） … 図面に配置したまま、周りの図形を見ながら編集する方法。

どちらの方法でも、編集して保存するとブロック定義が更新され、同じブロックすべてに変更が反映されます。 それぞれの手順を見ていきましょう。

ブロックエディタで編集する（BEDIT）

ブロックエディタは、ブロックの中身だけを取り出して編集できる専用の編集モードです。

起動方法

編集したいブロックを ダブルクリック すると「ブロック定義を編集」ダイアログが開きます。編集するブロックを選んで「OK」をクリックすると、ブロックエディタに入れます。

コマンドラインで「 BEDIT 」と入力しても、同じダイアログから起動できます。エイリアス（短縮コマンド）は「 BE 」です。

編集手順

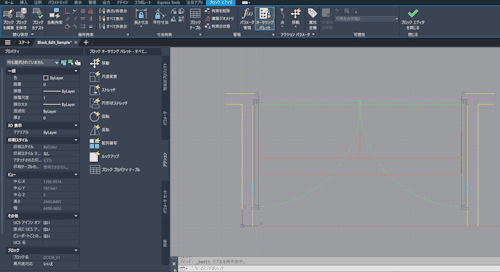

1. ブロックエディタに入ると、背景色が変わり、ブロックの中身だけが表示されます。線分の移動や追加など、通常の作図と同じように編集します。

2. 編集が終わったら、リボンの「ブロックエディタを閉じる」をクリックします。

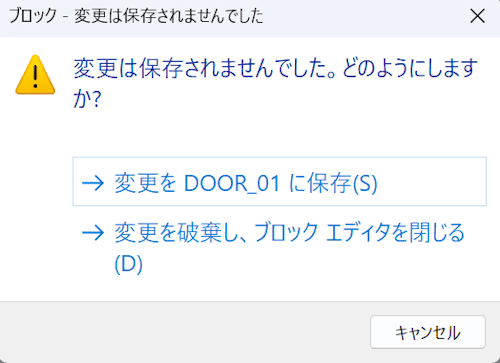

3. 「変更は保存されませんでした。どのようにしますか？」と表示されるので「変更を○○に保存」を選ぶと、ブロック定義が更新され、図面内の同じブロックすべてに反映されます。


その場で編集する（インプレイス参照編集）

周りの図形を表示したまま編集したい場合は、インプレイス参照編集（REFEDIT） が便利です。

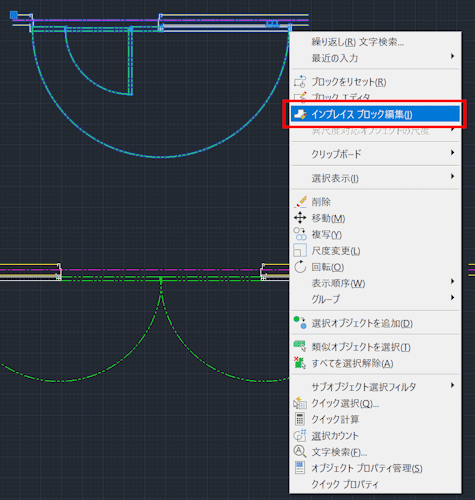

1. 編集したいブロックを選択して右クリックし、メニューから「インプレイス ブロック編集」を選びます。

   コマンドラインで「 REFEDIT 」と入力しても起動できます。

2. 「インプレイス参照編集」ダイアログが開くので、編集する参照（ブロック）を選んで「OK」をクリックします。

3. 周りの図形が薄く表示された状態で、ブロックの中身を編集できます。

4. 「参照編集」リボンの「変更を保存」をクリックすると、編集内容がブロック定義に反映されます。


ブロックを 1 つだけ編集したいときは？

ブロックは定義を共有しているため、通常の編集ではすべての同じブロックが一緒に変わります。 「配置した中の 1 つだけを別の形にしたい」という場合は、次のいずれかの方法をとります。

• 分解して編集する: 対象のブロックだけを分解（EXPLODE）し、個別のオブジェクトに戻してから編集します。ただしブロックではなくなります。
• 別名のブロックとして複製する: ブロックエディタ内の「名前を付けてブロックを保存（BSAVEAS）」で別名のブロックを作り、そちらだけを編集して差し替えます。

繰り返し使う部品の一部だけ仕様が違う、といった場合は別名ブロックでの複製がおすすめです。

属性付きブロックを編集する

文字情報（属性）を持つブロックの値やプロパティを変更したいときは、属性編集を使います。

• 入力済みの属性値を変えるだけなら、属性付きブロックを ダブルクリック して値を編集します。
• 属性の位置・文字スタイル・タグなどを細かく変更したいときは、拡張属性編集（EATTEDIT） を使います。属性ごとに値や文字オプション、プロパティをまとめて編集できます。

• 同じ名前のブロックすべての属性をまとめて管理・編集したいときは、ブロック属性管理（BATTMAN） を使います。属性の追加・削除や表示順の変更、図面内の全ブロックへの同期ができます。


ブロックが編集できないときの原因と対処法

「ブロックエディタが開けない」「編集しても保存できない」という場合は、次の原因が考えられます。

1. ロックされた画層にある

ブロックがロックされた画層上にあると編集できません。画層プロパティ管理で対象画層のロック（鍵アイコン）を解除してください。

2. 外部参照（XREF）になっている

外部参照（XREF）として読み込まれた図面は、ブロックエディタ（BEDIT）では開けません。インプレイス参照編集（REFEDIT） で編集するか、バインド（結合） して図面内のブロックに変換してから編集します。

3. 図面が読み取り専用で開かれている

図面ファイルが読み取り専用で開かれていると、編集しても保存できません。エクスプローラーでファイルを右クリックし、プロパティの「読み取り専用」のチェックを外してから開き直してください。

読み取り専用で開いているかどうかは、AutoCAD のタイトルバーに「読み込み専用」と表示されているかで確認できます。

4. 匿名ブロックになっている

ダイナミックブロックなどから内部的に作られる匿名ブロック（*U...）は、そのままでは編集に制限があります。元のブロック定義を編集するか、分解して個別オブジェクトに戻してから編集します。
