Jw_cad で円弧を含む図形を塗りつぶしする方法

Jw_cad で円弧を含む図形を塗りつぶしする方法を解説します。

Jw_cad で円弧を含む塗りつぶしをする

円弧を塗りつぶすとき、2種類の塗りつぶし方があります。

ひとつは円弧から円の中心点めがけて扇形に塗りつぶす方法、もう一つは、円弧の端点を結んで半月型に塗りつぶす方法です。

これらはオプション一つで塗りつぶし方法を変更できますので、さっそく操作方法をご紹介します。

練習図面の準備

円弧の塗りつぶしを行う図面を用意します。
今回は、ここ から練習用の JWW ファイルをダウンロードしてください。

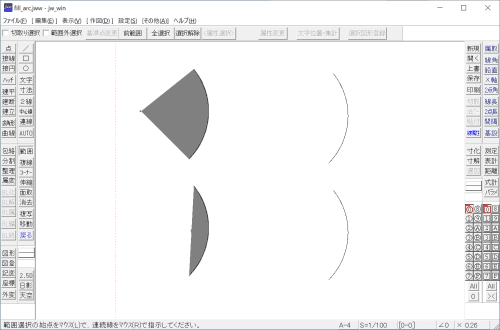

見本のように、円弧を塗りつぶす2つの方法を練習してみましょう。

円弧から円の中心点めがけて扇形に塗りつぶす方法

1. ツールバーから「多角形」コマンドを起動します。

2. 図形の形に合わせて塗りつぶしを行うため、コントロールバーから「任意」を選択します。

3. コントロールバーで「ソリッド図形」「任意色」にチェックを入れます。

4. 「円・連続線指示」をクリックし、オンにします。

5. 練習用図面の円弧をクリックします。
   以上で、円弧を扇形に塗りつぶすことができました。


円弧の端点を結んで半月型に塗りつぶす方法

1. ツールバーから「多角形」コマンドを起動します。

2. 図形の形に合わせて塗りつぶしを行うため、コントロールバーから「任意」を選択します。

3. コントロールバーで「ソリッド図形」「任意色」にチェックを入れます。

4. 「円・連続線指示」をクリックし、オンにします。

5. コントロールバーで「弓型」にチェックを入れます。

6. 練習用図面の円弧をクリックします。
   以上で、円弧を半月型に塗りつぶすことができました。
