Jw_cad で途切れている線を1本の曲線に変更する方法を解説します。
DARE のデータ変換サービスや変換アプリで DWG から JWW 形式へ変換したときなど、一見1つの線で作られている図形が途切れた連続線になっている場合があります。
このような場合、今回解説する方法で簡単に一括で1本の曲線にすることが可能です。

Jw_cad で連続した途切れている線を1本の曲線にする

練習図面の準備

今回は こちら の図面を利用します。

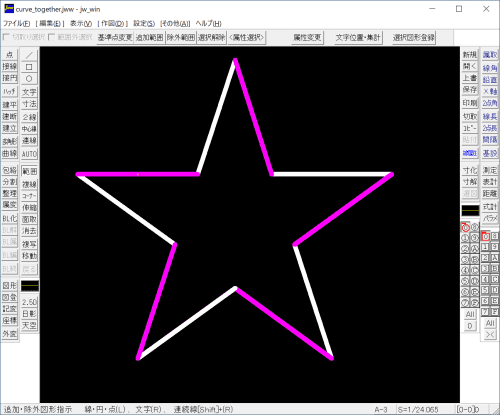

範囲選択を行うと、１本の線のように見えている図形が途切れた線で構成されていることが分かります。

この図の状態から、1本の線に変換してみましょう。

Jw_cad で連続した途切れている線を1本の曲線にする方法

1. Jw_cad で「選択範囲」コマンドを起動します

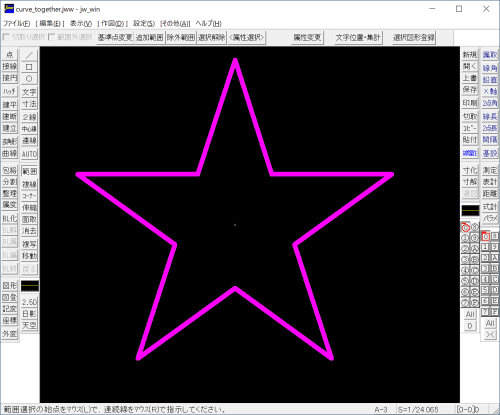

2. 連続している線を「右クリック」で選択します。連続する１本の線としたいオブジェクト全体がピンクでハイライトされます。
   全体がハイライトされない場合は線同士が接していないため、線と線が連続するように修正します

3. コントロールバーから「属性変更」を選択します

4. 「曲線属性に変更」にチェックをいれ、「OK」をクリックします

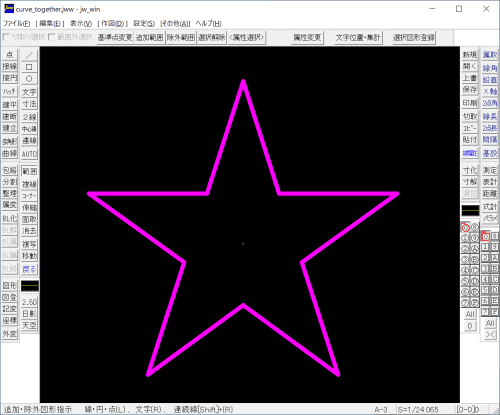

5. 途切れていた線が、1本の線となっていることが分かります。（添付画像は左クリックで選択した状態です）
