AutoCAD で図面を印刷すると、「画面では赤い線なのに印刷すると黒くなる」「線の太さが思ったとおりに出ない」ということがあります。これらを制御しているのが 印刷スタイル です。

印刷スタイルには CTB と STB の 2 種類があり、保存場所や管理方法が分かりにくいポイントでもあります。この記事では、印刷スタイルとは何か、CTB と STB の違い、印刷スタイル管理の開き方と保存場所、新しい印刷スタイルを追加する手順までを解説します。

目次

• 印刷スタイルとは
• CTB と STB の違い
• 印刷スタイル管理を開く
• 印刷スタイルの保存場所
• 新しい印刷スタイルを追加する
• 印刷スタイルが反映されないときは
• まとめ

印刷スタイルとは

印刷スタイル（プロットスタイル）とは、図面上のオブジェクトを印刷するときに、線の色・太さ・線種などをどう出力するかをまとめた設定です。

たとえば「画面上は色分けして作図し、印刷はすべて黒一色で出したい」「特定の色の線だけ太く印刷したい」といった調整は、印刷スタイルで行います。印刷スタイルは印刷スタイルテーブルというファイルにまとめられ、印刷時にこのファイルを適用することで、画面表示とは別に出力の見た目を制御できます。

CTB と STB の違い

印刷スタイルテーブルには、拡張子の異なる 2 つの方式があります。

種類	拡張子	制御の基準	特徴
色従属印刷スタイル（ CTB ）	.ctb	オブジェクトの 色	「赤い線は太さ 0.5mm で黒く印刷」のように、色ごとに出力を決める。従来から広く使われている方式。
名前指定印刷スタイル（ STB ）	.stb	印刷スタイル 名	色とは無関係に、オブジェクトへ割り当てた印刷スタイル名で出力を決める。色に縛られず柔軟。

• CTB（色従属） … 図面の「色」を基準に印刷の太さや濃さを決めます。「色＝線の太さ」という運用が定着している建築・土木の現場で多く使われます。
• STB（名前指定） … 色とは切り離して、オブジェクトに付けた印刷スタイル名で出力を決めます。同じ色でも異なる印刷結果にできるのが利点です。

どちらを使うかは図面（テンプレート）ごとに決まっており、1 つの図面で CTB と STB を混在させることはできません。既存の現場では CTB が主流のため、特に指定がなければ CTB で運用するケースが多くなります。

印刷スタイル管理を開く

印刷スタイルテーブルの一覧を確認・編集するには、印刷スタイル管理 を開きます。開き方は次のとおりです。

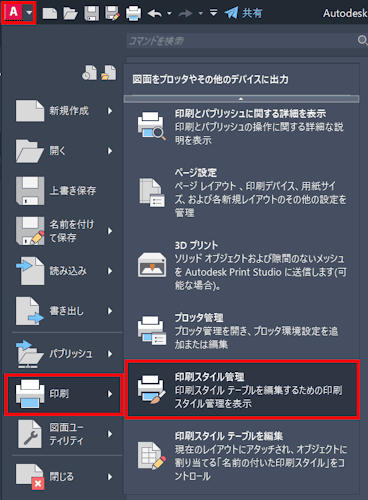

• アプリケーションメニュー（左上の A マーク） > 「印刷」 > 「印刷スタイル管理」を選択します。

• コマンドラインで「 STYLESMANAGER 」と入力して開くこともできます。

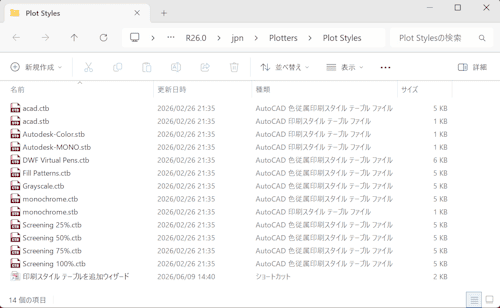

印刷スタイル管理を開くと、CTB・STB ファイルが並んだフォルダーが表示されます。

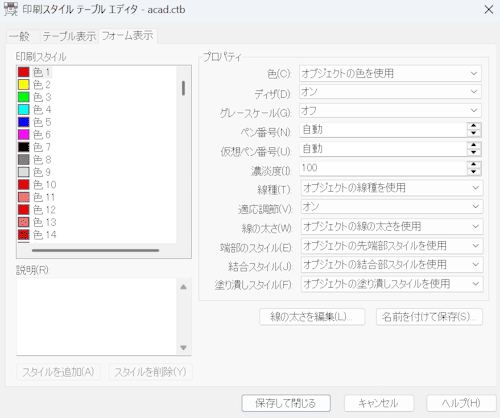

ここで各ファイルをダブルクリックすると、色ごと（または名前ごと）の太さ・濃さなどを編集できます。

印刷スタイルの保存場所

印刷スタイル管理で開かれるのは、印刷スタイルテーブルが保存されている Plot Styles フォルダー です。Windows での標準的な保存場所は次のパスです。

C:\Users\（ユーザー名）\AppData\Roaming\Autodesk\AutoCAD （バージョン）\（バージョン番号）\jpn\Plotters\Plot Styles

AppData は隠しフォルダーのため、エクスプローラーで直接たどるよりも、前述の STYLESMANAGER で開くのが確実です。

保存場所は AutoCAD のオプションからも確認・変更できます。

1. コマンドラインで「 OPTIONS 」と入力し、オプションダイアログを開きます。

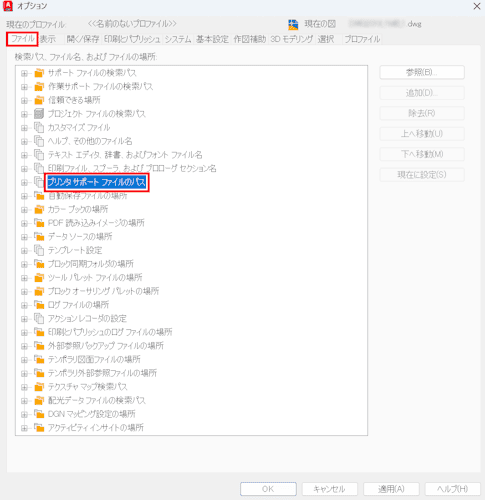

2. 「ファイル」タブ > 「プリンタサポートファイルのパス」を展開します。

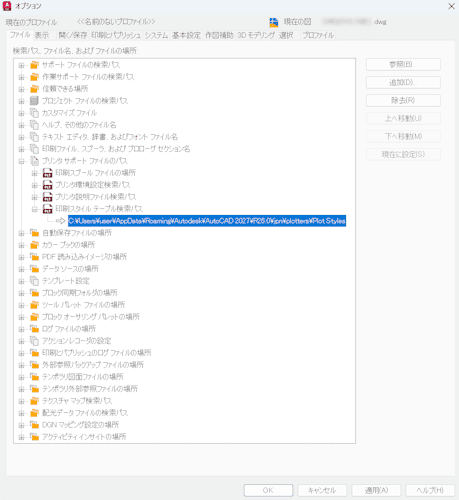

3. 「印刷スタイルテーブル検索パス」を展開すると、印刷スタイルを読み込むフォルダーのパスが確認できます。

社内で共通の印刷スタイルを使う場合は、このパスを共有フォルダーに向けておくと、全員が同じ CTB／STB を参照できます。

新しい印刷スタイルを追加する

独自の印刷スタイルテーブルを新しく作るには、印刷スタイル管理内の 印刷スタイルテーブルの追加ウィザード を使います。

1. STYLESMANAGER で Plot Styles フォルダーを開きます。

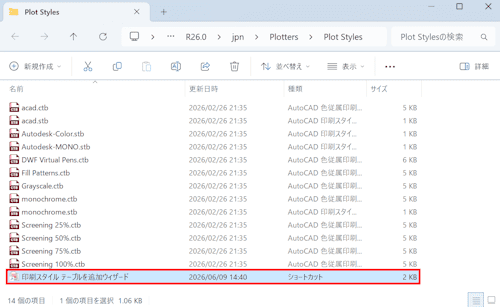

2. 「印刷スタイル テーブルを追加」（ Add-A-Plot Style Table Wizard ）をダブルクリックします。

3. 「ゼロからスタート」または「既存の印刷スタイルテーブルを使用」など、作成方法を選びます。

4. 色従属（ CTB ）か名前指定（ STB ）かを選択します。

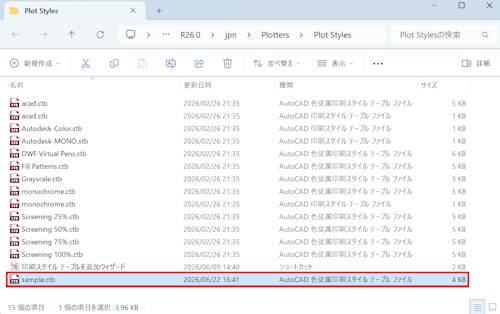

5. ファイル名を入力して完了です。新しい印刷スタイルテーブルが Plot Styles フォルダーに追加されます。

追加した印刷スタイルは、印刷ダイアログ（ PLOT ）やページ設定（ PAGESETUP ）の「印刷スタイルテーブル」欄から選択して、図面に適用できます。

印刷スタイルが反映されないときは

印刷スタイルを設定したのに「線の太さや色が出力に反映されない」場合は、次の点を確認します。

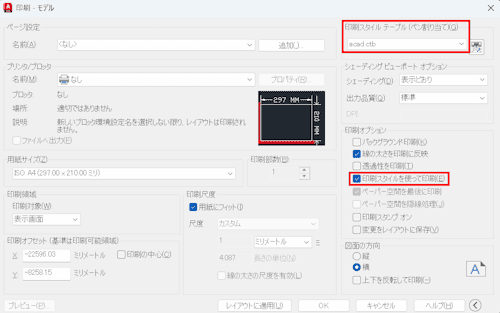

• 印刷ダイアログで印刷スタイルテーブルが選択されているか … PLOT の「印刷スタイルテーブル」欄が「なし」のままだと適用されません。
• 図面が CTB／STB のどちらモードか … 色従属の図面に STB を適用しようとしても選べません。図面のモードと使うファイルの種類を合わせます。
• 「印刷スタイルを使って印刷」が有効か … ページ設定で印刷スタイルが無効になっていると反映されません。

線や色が印刷に反映されないときの詳しい原因と対処は、別記事でも解説する予定です。

まとめ

• 印刷スタイルは、印刷時の 線の色・太さ・線種 を制御する設定。
• 方式は 2 つ。色を基準にする CTB（色従属） と、名前を基準にする STB（名前指定）。現場では CTB が主流。
• 一覧の確認・編集は STYLESMANAGER（印刷スタイル管理） から。実体は Plot Styles フォルダー に保存される。
• 新規作成は印刷スタイル管理内の追加ウィザードから行い、PLOT／PAGESETUP で図面に適用する。
• 印刷スタイルが反映されない場合は、印刷スタイルテーブルの選択や CTB／STB モード、印刷スタイルの使用設定を確認する。
