AutoCAD で図面を描き終えたら、最後に紙や PDF へ印刷（プロット）します。ですが「印刷範囲がうまく指定できない」「縮尺が合わない」「図面が用紙からはみ出す」といったつまずきが起きやすい工程でもあります。

この記事では、AutoCAD の基本的な印刷方法を、印刷ダイアログの開き方から、プリンタ・用紙の選択、印刷範囲の指定、縮尺の合わせ方までを順番に解説します。

目次

• 印刷ダイアログ（PLOT）を開く
• プリンタと用紙サイズを選ぶ
• 印刷範囲を指定する
• 印刷の中心・向きを調整する
• 縮尺を合わせる
• 印刷を実行する
• まとめ

印刷ダイアログ（PLOT）を開く

AutoCAD の印刷は 印刷ダイアログ から行います。開き方は次のとおりです。

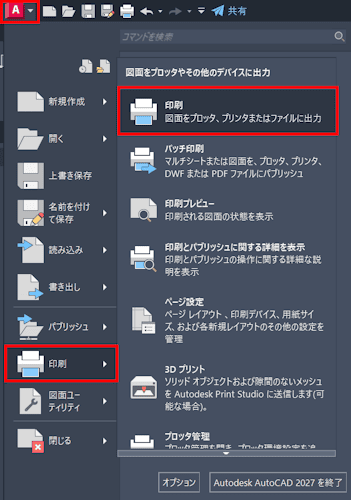

1. アプリケーションメニュー（左上の A マーク） > 「印刷」を選択します。

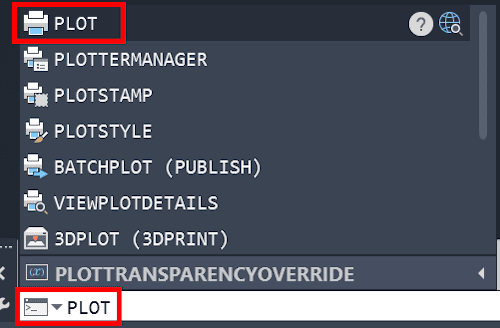

2. コマンドラインで「 PLOT 」と入力するか、Ctrl + P でも開けます。


印刷ダイアログでは、プリンタ・用紙サイズ・印刷範囲・縮尺などをまとめて設定します。設定する順番に沿って見ていきます。

プリンタと用紙サイズを選ぶ

まず出力先と用紙を決めます。

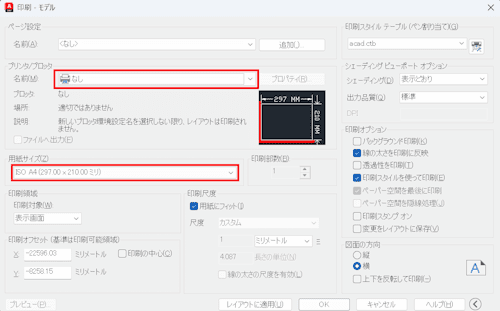

• プリンタ／プロッタ … 「名前」欄から出力先を選びます。PDF で出したい場合は、通常「 DWG To PDF.pc3 」を選択します。
• 用紙サイズ … A3・A4 など、出力する用紙を選びます。プリンタによって選べるサイズが変わります。

PDF として保存したい場合も、ここで PDF ドライバを選べば、印刷の代わりにファイルとして書き出せます。

印刷範囲を指定する

AutoCAD では「図面のどの部分を印刷するか」を 印刷範囲 で指定します。「印刷対象」欄から方法を選びます。

印刷対象	内容
窓（ウィンドウ）	画面上で対角 2 点をクリックし、囲んだ矩形範囲を印刷する。最もよく使う。
表示	現在画面に表示されている範囲をそのまま印刷する。
図面範囲	図面内のすべてのオブジェクトが収まる範囲を印刷する。
オブジェクト範囲	通常は「窓」を使うため、他の印刷対象は特殊な用途で使用します。

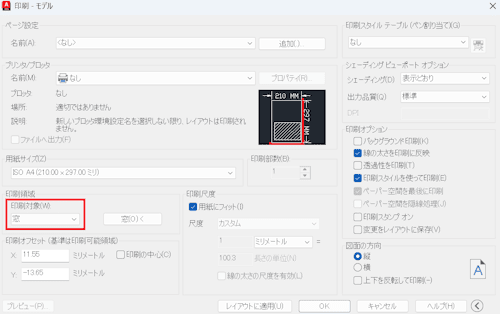

通常は 「窓」 を選び、印刷したい範囲を対角 2 点で囲むのが確実です。「窓」を選ぶと一時的に作図画面へ戻るので、範囲を指定すると印刷ダイアログに戻ります。

印刷の中心・向きを調整する

範囲を決めたら、用紙内での配置を整えます。

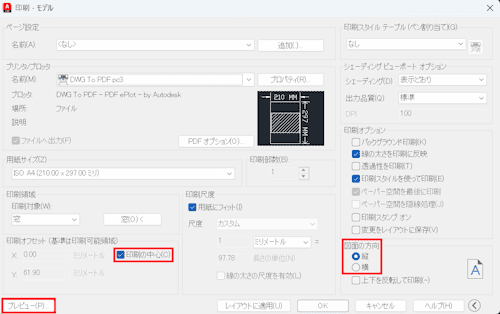

• 印刷の中心 … 「印刷オフセット」で「印刷の中心」にチェックを入れると、指定範囲が用紙の中央に配置されます。
• 印刷の向き … 「図面の方向」で「横」「縦」を選びます。図面が用紙からはみ出すときは、向きが合っているか確認します。
• プレビュー … 「プレビュー」ボタンで、実際の出力イメージを印刷前に確認できます。

縮尺を合わせる

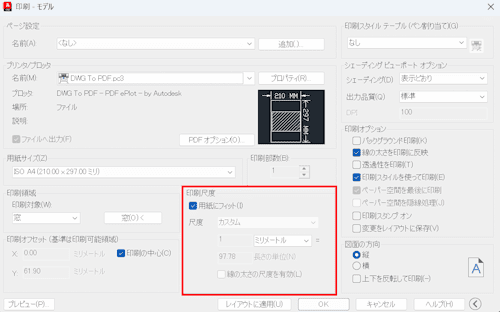

「縮尺が合わない」「図面が小さく印刷される」というトラブルは、ここの設定で解決します。「印刷尺度」欄で指定します。

• 用紙にフィット … チェックを入れると、指定範囲が用紙に収まるよう自動で縮尺を調整します。とりあえず収めて印刷したいときに便利。
• 尺度を指定 … 「 1:1 」「 1:100 」のように、正確な縮尺で印刷したいときは「用紙にフィット」のチェックを外し、縮尺を選びます。

正確な縮尺で出力したいときは「用紙にフィット」を必ず外します。チェックが入ったままだと、指定した縮尺どおりに印刷されません。

モデル空間から直接印刷することもできますが、図面として仕上げる場合はレイアウト（ペーパー空間）を使用する方法が一般的です。レイアウトから印刷する場合は、ビューポートごとに縮尺を設定しておくと、用紙上での縮尺管理がしやすくなります。

印刷を実行する

設定が終わったら、プレビューで確認してから印刷します。

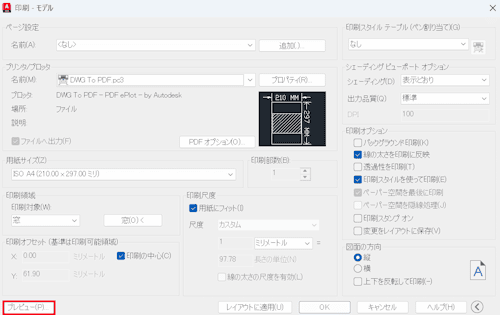

1. 「プレビュー」をクリックします。

   出力イメージを確認します。

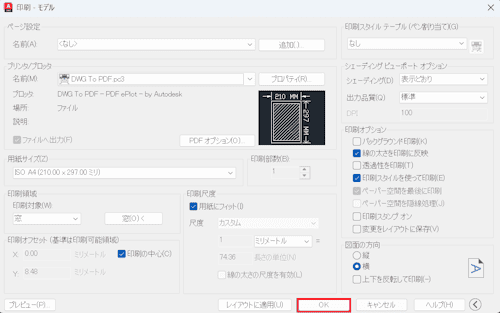

2. 問題なければプレビューを閉じて印刷ダイアログへ戻り、「OK」をクリックします。

3. PDF ドライバを選んでいる場合は、保存先とファイル名を指定すると PDF として書き出されます。


よく使う設定は、ページ設定（ PAGESETUP ） に名前を付けて保存しておくと、次回から同じ設定をすぐに呼び出せます。

まとめ

• 印刷は PLOT（ Ctrl + P ） から。プリンタ・用紙 → 印刷範囲 → 中心／向き → 縮尺、の順に設定する。
• 印刷範囲は 「窓」 で対角 2 点を囲むのが基本。
• 正確な縮尺で出すときは 「用紙にフィット」のチェックを外して 縮尺を指定する。
• PDF 出力は PDF ドライバを選ぶだけ。よく使う設定はページ設定として保存しておくと効率的。
