AutoCAD で印刷すると、「設定したはずの線の色が出ない」「線の太さが変わらない」「印刷スタイルが効いていない」ということがあります。これらは設定のどこかが噛み合っていないことが原因で、確認すべきポイントは決まっています。
この記事では、AutoCAD で印刷スタイルや線・色が反映されないときの原因と対処法を、確認する順番に沿って解説します。
目次
「AutoCADでJWW図面が開けない…」取引先とのやり取りで困っていませんか？
実は、AutoCAD は標準で JWW 形式に対応していません。
DARE ONE なら、JWW から DWG / DXF への高精度な変換がブラウザ上で今すぐ無料で完了！
拡張子の互換性に悩まず、スムーズに作図作業へ移りましょう。
まず印刷プレビューで確認する
対処を始める前に、印刷プレビュー（ PLOT のプレビュー） で実際の出力イメージを確認します。プレビューは印刷スタイルを適用した結果を表示するため、「画面と違うが、狙いどおりか」を判断できます。
プレビューの段階で反映されていなければ、以下を順に確認します。
1. 印刷スタイルテーブルが選択されていない

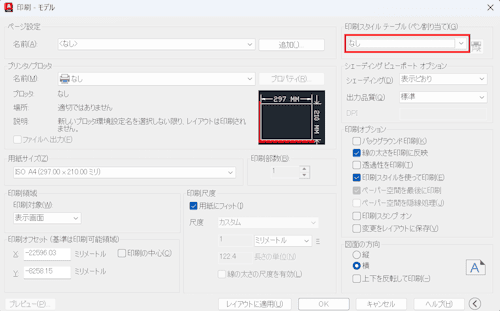

最も多い原因です。印刷ダイアログ（ PLOT ）の右上にある 「印刷スタイルテーブル」 欄が「なし」のままだと、CTB／STB の設定は反映されません。

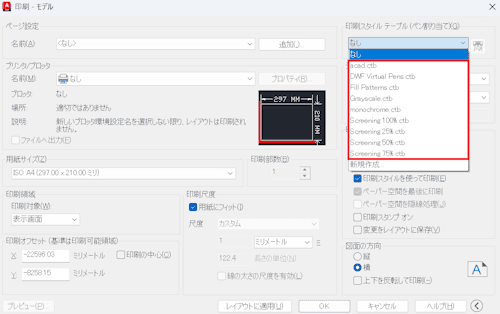

- PLOT を開き、「印刷スタイルテーブル」欄で適用したい CTB（または STB ）ファイルを選択します。
- 「このシートにのみ適用するか、すべてのレイアウトに適用するか」を聞かれたら、対象に合わせて選択します。
2.「印刷スタイルを使用」にチェックが入っていない

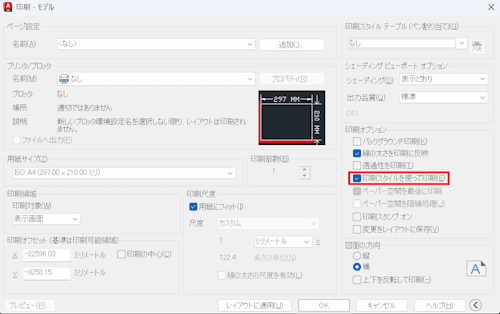

CTB や STB を選択していても、「印刷スタイルを使用」 のチェックが外れていると印刷スタイルは適用されません。
PLOT ダイアログ内の「印刷スタイルを使用」にチェックが入っていることを確認してください。
3. 図面の CTB／STB モードが合っていない
図面は 色従属（ CTB ） か 名前指定（ STB ） のどちらかのモードで動作しています。
モードに合わない印刷スタイルは選べません。
- 色従属の図面では CTB ファイルしか選べず、STB は表示されません（逆も同様）。
- 印刷スタイルテーブル一覧に目的のファイルが表示されない場合は、図面のモード違いを確認します。
印刷スタイル自体の仕組みや CTB／STB の違いは、別記事で詳しく解説しています。
4. 色が反映されない（黒で印刷される）
画面では色付きなのに、印刷すると黒で出力される場合は CTB の設定 が原因です。

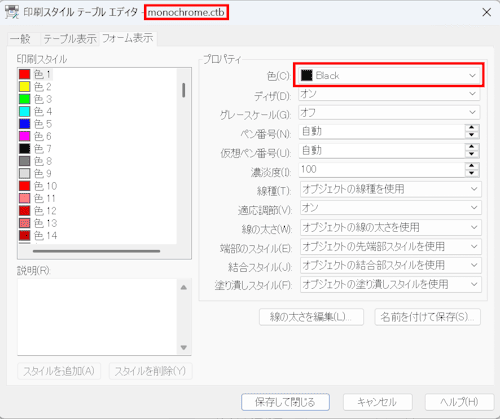

- monochrome.ctb は、すべての色を黒で印刷する設定です。
- 色をそのまま印刷したい場合は、acad.ctb など色を保持する印刷スタイルを使用します。
- 必要に応じて、印刷スタイル管理で各色の設定を変更します。
逆に、カラーで印刷されてしまう場合は monochrome.ctb を選択します。
5. 線の太さが反映されない
色や印刷スタイルは反映されているのに、線の太さだけ期待どおりにならない場合は、次を確認します。

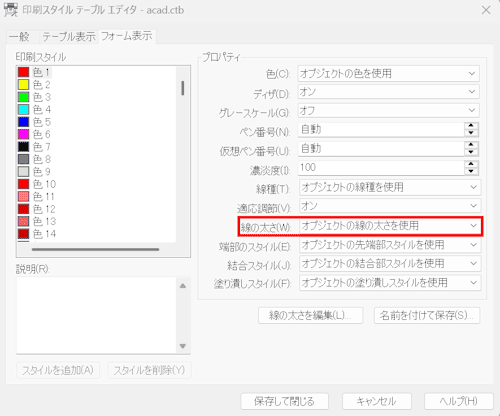

- 印刷スタイルで太さを指定しているか … 印刷スタイル管理で対象の色（または名前）の「線の太さ」が「オブジェクトの線の太さを使用」または具体的な値になっているか確認します。
- オブジェクト側の線の太さ … 印刷スタイルで太さを指定していない場合は、画層やオブジェクトに設定した線の太さ（ LineWeight ）が使われます。画層プロパティ管理で太さが設定されているか確認します。
- 細すぎる線 … 0.09 mm など極端に細い設定だと、印刷では太さの違いが分かりにくくなります。
6. 特定の線・オブジェクトだけ印刷されない
図面の一部だけが印刷されないときは、次を確認します。

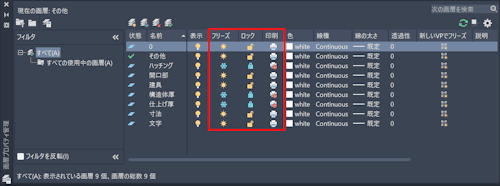

- 画層の印刷設定がオフになっている … 画層プロパティ管理で、対象画層の「印刷」（プリンタのアイコン）がオフになっていると、その画層は表示されても印刷されません。アイコンをクリックしてオンに戻します。
- 画層が非表示・フリーズしている … 非表示やフリーズの画層は印刷されません。
- 印刷範囲から外れている … PLOT の「窓」で囲んだ範囲の外にあるオブジェクトは印刷されません。範囲を取り直します。
まとめ
印刷スタイルや線・色が反映されない場合は、次の順番で確認すると効率的です。
- 印刷スタイルテーブル（ CTB／STB ）が正しく選択されているか確認する（最頻出）。
- 「印刷スタイルを使用」にチェックが入っているか確認する。
- 図面の CTB／STB モードと印刷スタイルが合っているか確認する。
- 色が反映されない場合は、使用している CTB の設定を確認する。
- 線の太さだけ反映されない場合は、印刷スタイルや画層の線幅設定を確認する。
- 特定の線・オブジェクトだけ印刷されない場合は、画層設定や印刷範囲を確認する。
印刷トラブルの多くは、印刷スタイルテーブルの未設定や「印刷スタイルを使用」のチェック漏れが原因です。まずは PLOT ダイアログの設定から確認してみてください。
