AutoCAD で描いた図面は、紙に印刷するだけでなく PDF として出力できます。取引先への提出やデータでの共有では、専用ソフトがなくても開ける PDF が便利です。ただ「どこから PDF にするのか分からない」「PDF にすると線や色が出ない」「複数の図面を 1 つの PDF にまとめたい」といったつまずきも起きやすい工程です。

この記事では、AutoCAD で図面を PDF に変換・出力する方法を、印刷からの出力とエクスポートの 2 通りに分けて手順で解説し、うまく出力できないときの確認ポイントまで紹介します。

目次

• AutoCAD で PDF にする 2 つの方法
• 印刷から PDF に出力する手順
• エクスポート機能で PDF 化する方法
• 複数の図面・レイアウトを 1 つの PDF にまとめる
• PDF にうまく出力できないときの確認ポイント
• もらった PDF を編集したい・他形式と変換したいなら
• まとめ

AutoCAD で PDF にする 2 つの方法

AutoCAD には PDF を作る方法が大きく 2 つあります。やりたいことで使い分けます。

方法	コマンド	向いている場面
印刷（プロット）から出力	PLOT（ Ctrl + P ）	印刷範囲・縮尺・用紙を細かく指定して出したい
エクスポートで出力	EXPORTPDF	レイアウトをそのまま手早く PDF にしたい

どちらも PDF ファイルを作成できますが、PLOT は PDF プロッタ（PC3）を使った印刷、EXPORTPDF は AutoCAD の PDF 書き出し機能です。

印刷から PDF に出力する手順

ふだんの印刷と同じ 印刷ダイアログ から、出力先をプリンタの代わりに PDF ドライバにするだけで PDF が作れます。

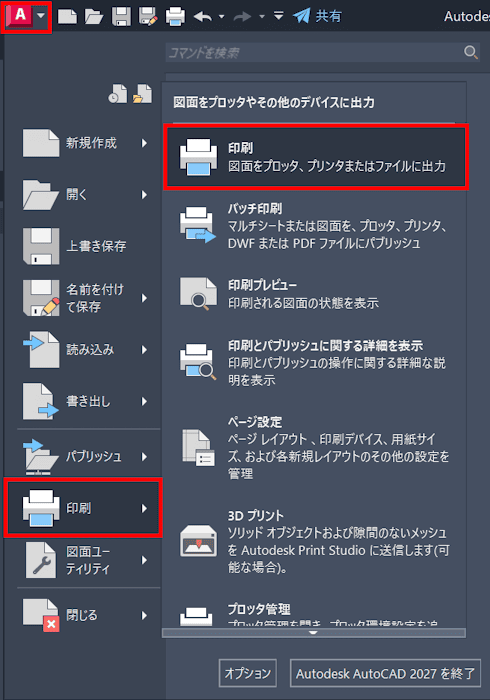

1. アプリケーションメニュー（左上の A マーク） >「印刷」を選択するか、Ctrl + P で印刷ダイアログを開きます。

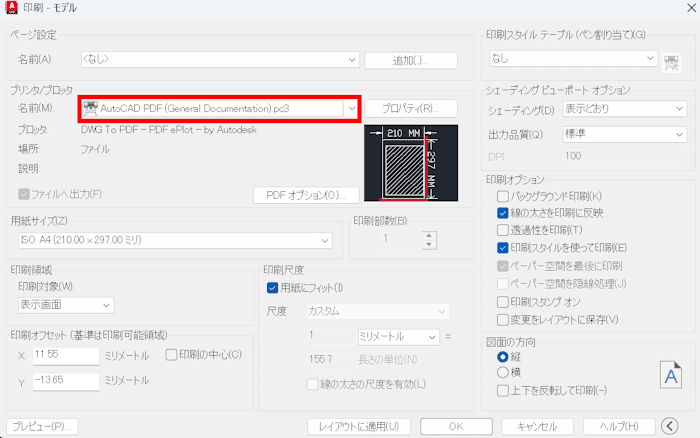

2. 「プリンタ／プロッタ」の「名前」欄で、PDF 出力用のドライバを選びます。標準では 「 DWG To PDF.pc3 」 や 「 AutoCAD PDF (General Documentation).pc3 」 が用意されています。AutoCAD のバージョンによって表示される PDF プロッタ名は異なります。

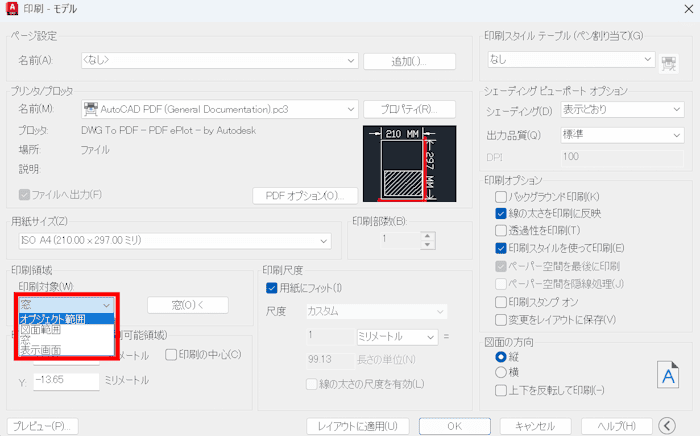

3. 用紙サイズ・印刷範囲・縮尺・向きを、通常の印刷と同じように設定します。モデル空間では「窓」、レイアウトでは「レイアウト」を選ぶのが一般的です。

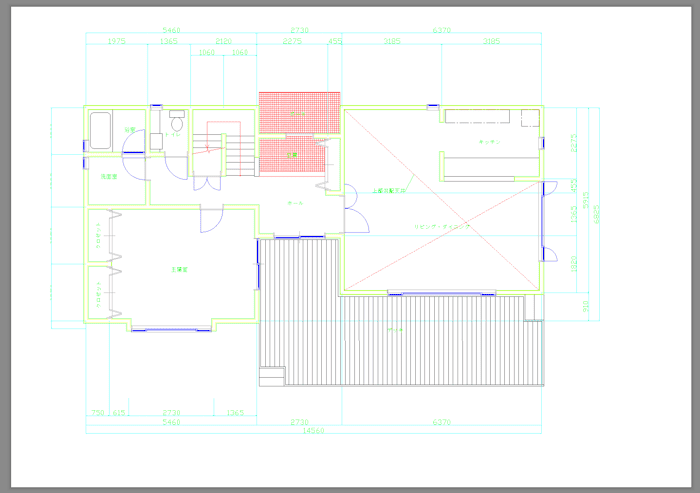

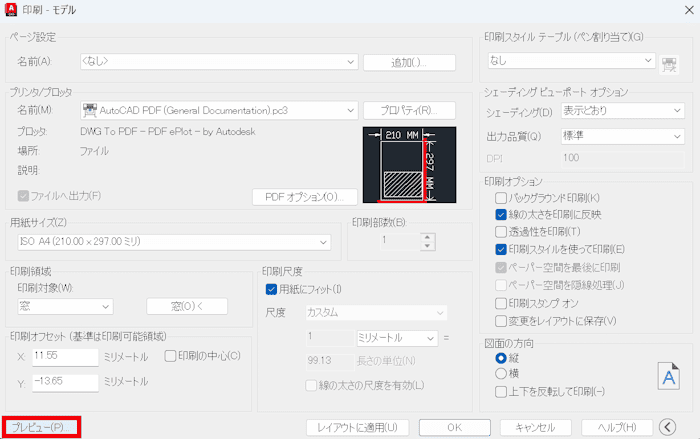

4. 「プレビュー」をクリックし、

   仕上がりを確認します。

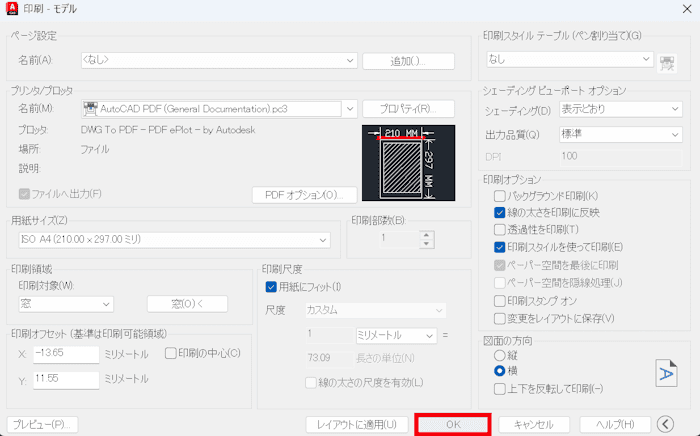

5. 「プレビュー」を閉じ、「 OK 」を押すと、

   保存先とファイル名を聞かれるので、指定して保存すると PDF が書き出されます。


印刷範囲や縮尺の細かい指定の仕方は、AutoCAD の印刷方法で詳しく解説しています。PDF 出力でもこの設定はそのまま使えます。

エクスポート機能で PDF 化する方法

「いま開いているレイアウトをそのまま PDF にしたい」だけなら、エクスポート機能のほうが手軽です。

1. コマンドラインで「 EXPORTPDF 」と入力します。

   リボンの「出力」タブ >「 PDF として書き出し」からも実行できます。

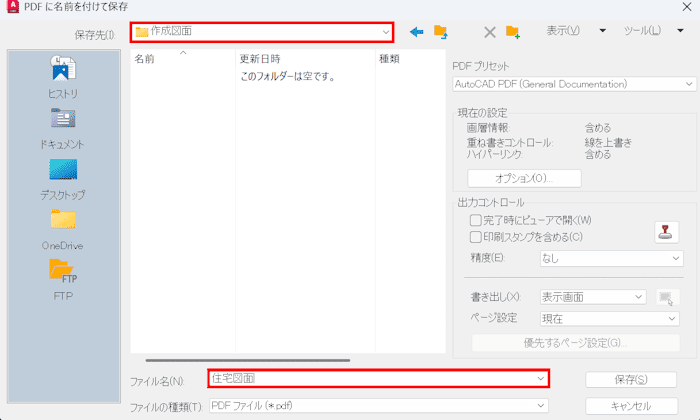

2. 保存先とファイル名を指定します。

3. 必要に応じて「オプション」で、画質や線の太さなどの出力設定を変更します。設定できる項目は AutoCAD のバージョンによって異なります。

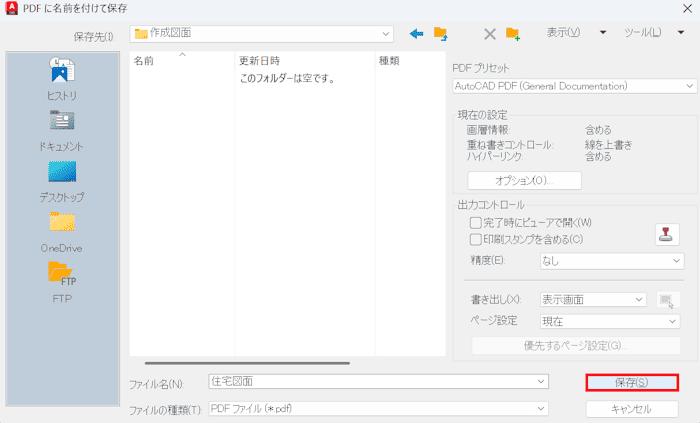

4. 「保存」を押すと PDF が書き出されます。


印刷ダイアログを開かずに数クリックで PDF にできるため、決まった用紙・レイアウトで繰り返し出力するときに便利です。

複数の図面・レイアウトを 1 つの PDF にまとめる

「何枚ものレイアウトを 1 つの PDF にまとめたい」「複数の DWG ファイルを連続して PDF 化したい」ときは、パブリッシュ（ PUBLISH ） を使います。シートを一覧に並べ、発行先に PDF を選ぶだけで、「1つのPDF」または「複数のPDF」として発行できます。

手順は複数の図面・レイアウトをまとめて印刷する方法で詳しく解説しています。1 枚ずつ PDF にするのが面倒なときは、こちらを使うと一度の操作で済みます。

PDF にうまく出力できないときの確認ポイント

PDF にすると「線が出ない」「色がおかしい」「縮尺がずれる」といったトラブルが起きることがあります。原因の多くは印刷時の設定にあります。

• 線が表示されない／細すぎる … 印刷スタイル（ CTB ・ STB ）で線の太さや色が割り当てられていない可能性があります。
• 色が反映されない／白黒になる … 印刷スタイルが「モノクロ（ monochrome.ctb ）」になっていないか確認します。カラーで出すなら別の印刷スタイルを選びます。
• 塗りつぶしやハッチングが出ない … 「塗り潰しを印刷」などの設定や、表示順（重なり）が影響していることがあります。
• 縮尺が合わない／はみ出す … 「用紙にフィット」のチェックや、印刷範囲の指定を見直します。

線・色・印刷スタイルが反映されないときの原因と対処は、印刷スタイルや線・色が反映されないときの対処法にまとめています。縮尺やはみ出しは印刷方法の縮尺の項目を確認してください。

もらった PDF を編集したい・他形式と変換したいなら

AutoCAD から PDF を出力するのは標準機能で十分ですが、逆に「取引先からもらった PDF 図面を AutoCAD で編集したい」「JWW や SXF など他の形式とやり取りしたい」となると、標準機能だけでは手間がかかります。

CADDARE の DARE ONE は、PDF を DWG・DXF に変換して編集できる状態に起こしたり、DWG・JWW・SXF・PDF などの形式をまとめて相互変換できるツールです。紙図面や PDF の取り込み、他形式とのやり取りが多い方は検討してみてください。

まとめ

• AutoCAD で PDF にする方法は 印刷から出力（ PLOT ） と エクスポート（ EXPORTPDF ） の 2 通り。細かく指定するなら印刷、手早く出すならエクスポートがおススメ。
• 印刷からの出力する場合は、PDF プロッタ（PC3） を選択して PDF を作成する。
• 複数のレイアウトや図面をまとめて PDF にするなら **パブリッシュ（ PUBLISH ）**を利用する。
• 線や色が出ない・縮尺が合わない場合は、印刷スタイルや印刷設定を確認する。
