Jw_cad には、「レイヤグループ」という独自の機能があります。
レイヤグループを使いこなすことで、最大256ものレイヤを使い分けて作図することができるようになります。

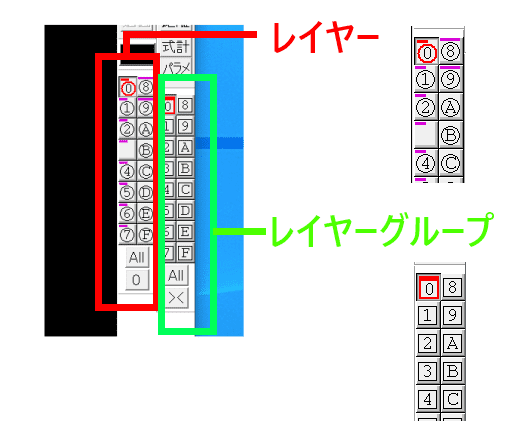

Jw_cad には、レイヤとレイヤグループが存在します。
レイヤは、赤丸で選択されています。
0 から F まで 16 個に分かれていて、赤い〇で囲まれている値が番号のレイヤです。
レイヤグループは、赤い四角で選択されています。
0 から F まで 16 個に分かれていて、赤い□で囲まれている番号が現在のレイヤグループです。
レイヤグループが箱、レイヤが箱の中にある透明フィルムというイメージです。

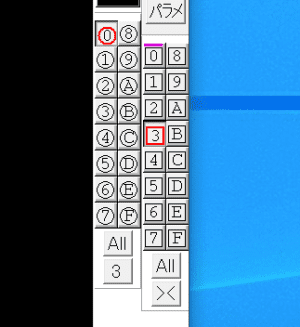

添付の画像の場合、レイヤグループ「3」のレイヤ「0」を表しています。
例えば同じレイヤ「0」でも、レイヤグループ「3」とレイヤグループ「4」では異なるレイヤのため、例えば図形の選択を行う際に一方のレイヤのみを選択する、という操作が可能となります。
| 状態 | 機能 |
|---|---|
| 赤丸・赤四角 | アクティブなレイヤ・レイヤグループ |
| 黒丸・黒四角 | 書き込み可能なレイヤ・レイヤグループ |
| 装飾のない値 | ロックされているレイヤ・レイヤグループ(線の色：グレー) |
| 空白 | 非表示のレイヤ・レイヤグループ |
| ピンクのバー | 現在書き込みのあるレイヤ・レイヤグループ |
| スラッシュ | 保護されているレイヤ・レイヤグループ。表示・非表示が切り替えは可能 (線の色：変更なし) |
| バツ | 保護されているレイヤ・レイヤグループ。表示・非表示が切り替えは不可能 |
