【文字化け】IJCADで文字が「？？？」と表示されたときの解決策

CAD で文字を打って確定すると「？？？」となりうまく表示できなくなるときがあります。今回の記事では IJCAD で文字化けが起こる原因と対処法をご紹介します。原因は 対応していないフォントを使っていること です。

目次

• 日本語や記号に対応しているフォントを使おう

  • 「SHXフォント」に設定した上で「ビッグフォント」を使用する
  • 「True Typeフォント」の中にある日本語対応フォントを使用する

• True Type(トゥルータイプ)フォントって何？

  • メリット
  • 注意点

• SHX(シェイプ)フォントって何？

  • メリット
  • 注意点

• 文字化けはSTYLEコマンドで解決！

日本語や記号に対応しているフォントを使おう

日本語対応の設定は 2 通りあります。「SHXフォントとビッグフォントをセットで使用する方法」と「True Typeフォントの中にある日本語対応フォントを使用する」方法です。

「SHXフォント」に設定した上で「ビッグフォント」を使用する

1. STYLE コマンドを起動します。

2. 新規作成ボタンを押します。
3. 任意のスタイル名に変更して OK ボタンを押します。

4. 「現在の文字スタイル」が新規作成したスタイル名になっていることを確認します。

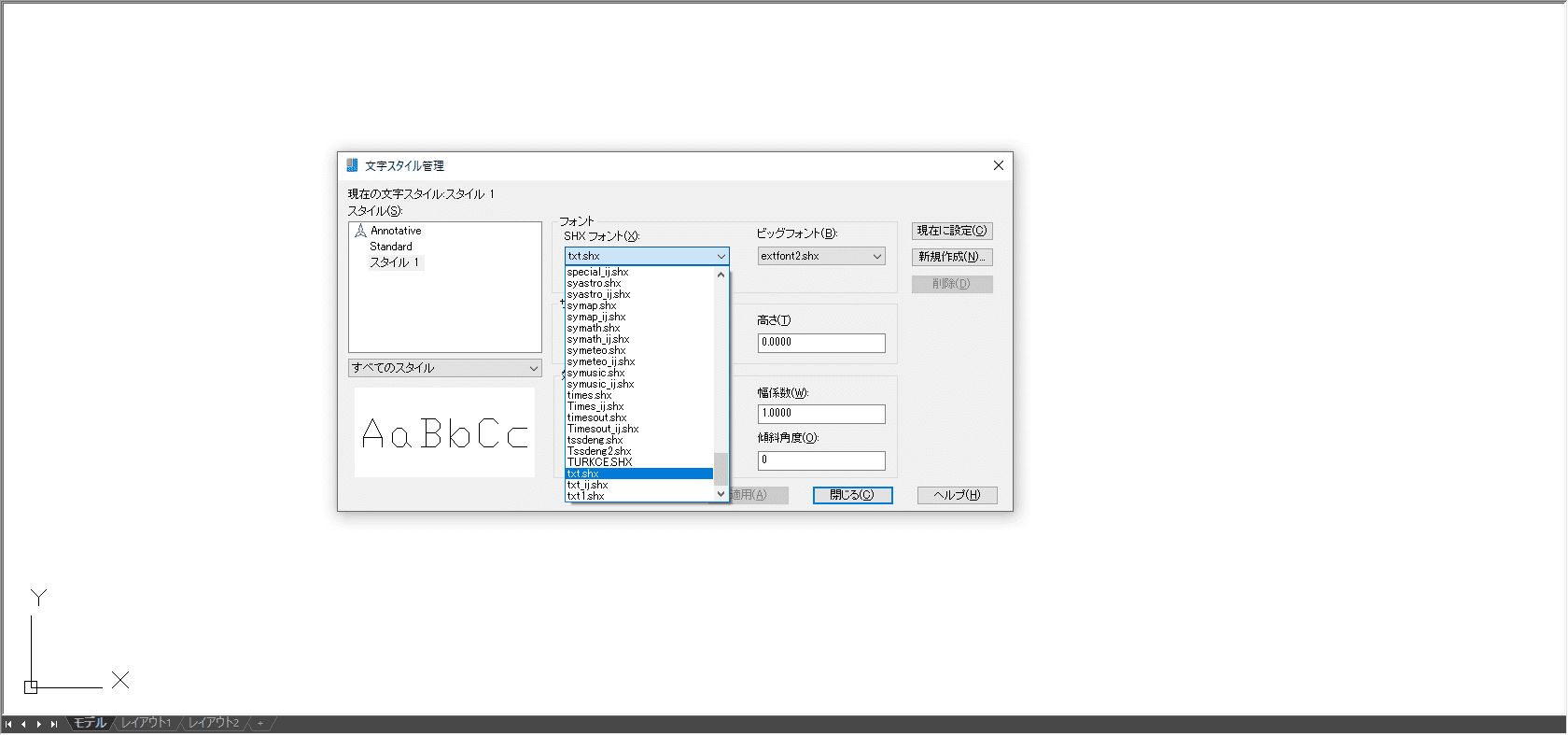

5. SHX フォントの種類を選択します。末尾が .shx の形式が SHX フォントということです。

6. ビッグフォントの種類を選択します。

   ビッグフォントの違いは以下の通りです。
   bigfont.shx ・・・日本語フォント
   chineset.shx ・・・繁体中国語フォント
   extfont.shx ・・・日本語拡張フォント(第 1 水準)
   extfont2.shx・・・日本語拡張フォント(第 2 水準)
   gbcbig.shx ・・・簡体中国語フォント
   whgdtxt.shx ・・・韓国語フォント
   whgtxt.shx ・・・韓国語フォント
   whtgtxt.shx ・・・韓国語フォント
   whtmtxt.shx ・・・韓国語フォント
7. 適用ボタンを押します。

   ※SHX フォントを設定しただけでは日本語は表示されません。必ずビッグフォントとセットで使用してください。
   ※@ が頭についているフォントは縦書き用のフォントです。

「True Typeフォント」の中にある日本語対応フォントを使用する

1. STYLE コマンドを起動します。

2. 新規作成ボタンを押します。

3. 任意のスタイル名に変更してOKボタンを押します。

4. 「現在の文字スタイル」が新規作成したスタイル名になっていることを確認します。

5. 「ビッグフォントを使用」のチェックを外します。

6. フォントの種類を選択します。

7. フォントスタイルを選択します。

8. 適用ボタンを押します。


True Type(トゥルータイプ)フォントって何？

フォント種類の1つで、「 MS ゴシック」や「 MS 明朝」など Windows や Mac に標準で備わっている 文字スタイルです。

メリット

• 豊富な種類から選べる
• フォントが綺麗(止めやはらいがあるため)

注意点

• 動作が重くなることがある

SHX(シェイプ)フォントって何？

シェイプフォントは AutoCAD用に作られた 文字スタイルです。

メリット

• 文字がシンプルな線で構成されているため動作が軽い

注意点

• 特殊な記号（㎡など）が使用できない
• ビッグフォントとセットで使用しないと日本語が使用できない

文字化けはSTYLEコマンドで解決！

今回は IJCAD で文字化けが発生したときの解決方法をご紹介しました。 文字スタイルを設定して、文字化けのない図面を作成しましょう。
