【初心者必見！】IJCADで線を引く！基本から便利機能まで

線を描くことは AutoCAD で作図をする上で、根幹の1つである 線分コマンド 。 線分はCADで1番最初に作成するオブジェクトと言っても過言ではありません。

この記事では IJCAD の線分コマンドの基本的な使用方法と、線を引くための便利コマンドを解説しています。 機械部品や建築図面などあらゆる分野で使用する線分コマンドの基本をマスターしましょう。

目次

• 線分コマンドの起動方法は？

  • ホームタブ
  • コマンド入力

• 基本的な線分を作成してみよう

  • 線の引き方(線分コマンド)
  • まっすぐな線の引き方
  • 線をまちがって引いてしまったとき

• 二本の線を一気に引く方法(Plusツール)

線分コマンドの起動方法は？

線分コマンドの起動方法は 2 通りあります。

ホームタブ

ホームタブ > 作成パネル > 「線分」を選択します。

コマンド入力

作図領域またはコマンドライン上で「 LINE 」と入力します。

基本的な線分を作成してみよう

ここから線分コマンドの基本となる使い方を 3 つ解説します。

線の引き方(線分コマンド)

1. 線分コマンドを実行します。

2. プロンプト「1点目を指定」にしたがって、Aの点をクリックします。

3. プロンプト「次の点を指定」にしたがって、B → C → D → E の順番で点を 連続でクリック します。コマンドを終了するまで線を無限に作成できます。

4. 線分を作成したら Enter でコマンドを終了します。

5. これで線分が引けました。


この図では 5 本の線分を作成したことになります。 複数の線分を 1 つにつながっている ポリライン にしたい場合はこちらの記事を参考にしてください。

≪参考記事≫
■【IJCAD】ポリラインとは？線分や曲線をポリライン化するメリットや方法を解説します

まっすぐな線の引き方

水平または垂直に線を引きたいときに便利な「直交モード」を使用する方法です。

1. 線分コマンドを実行します。

2. F8キー または ステータスバーの直交モードボタン で直交モードをONにします。

3. プロンプト「1点目を指定」にしたがって、Aをクリックします。

4. 線分を作成したら Enter でコマンドを終了します。

5. これでまっすぐな線分がかんたんに引けました。


線をまちがって引いてしまったとき

1. プロンプト「次の点を指定」のオプション「元に戻す (U) にしたがって、「 U 」と入力してから Enter します。

2. Enter すると 1 つ前の状態に戻ります。


二本の線を一気に引く方法(Plusツール)

IJCAD は 2本の線を一気に引くコマンド を搭載しています。線は 平行かつ同じ長さの2本線 を引くことが可能です。コマンドは Plus ツールの中にある 「二重線」コマンド です。

※Plusツールは IJCAD STD 以上のグレードに搭載されている機能です。 IJCAD のグレードの違いはこちらの記事を参考にしてください。

≪参考記事≫
■IJCADの価格は安い？高い？グレード別の価格をこれから導入する方へ向けて超分かりやすく解説

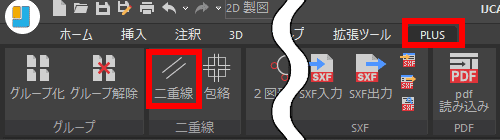

1. PLUS タブ > 二重線パネル > 「二重線」を選択します。

2. コマンドライン「 B= ブレイク /CA= キャップ /D= 基準線 /W= 幅/<始点を指定>」にしたがって、オプションを選択します。今回は W=幅 を選択して Enter します。
   (プロンプトには表示されないのでコマンドラインを確認してください。)


3. コマンドライン「二重線の幅を指定」にしたがって、線と線の間の距離を入力して Enter します。今回は幅「 3 」と入力します。

4. 始点をクリックして指定します。

5. 終点をクリックして指定します。

6. Enterでコマンドを終了します。

7. 2 本の平行な線を作成できました。
