AutoCADで文字を改行する方法は？文字入力コマンドの種類と適切なコマンドを解説します
作成日：2021.08.16
更新日：2021.08.20
AutoCAD を使用して文字入力をしている際に「あれ？改行できない… 」と困ったことはありませんか。 実は CAD には複数の文字作成コマンドが存在していることがあります。そのため、正しいコマンドを使用しないと文字を改行することができません。
今回は AutoCAD での文字作成コマンドの種類と文字の改行方法を解説します。
目次
テキストコマンドは3つある
改行できずに困ってしまった場合は、もしかしたら使用するコマンドを誤っている可能性があります。 AutoCAD にある文字作成コマンドは次の3つです。
TEXT コマンド
- 改行ができない (一行毎に違う文字列として認識される)
- 入力や編集がシンプルで扱いやすい
- 高度な文字編集などには向かない
MTEXT コマンド
- 改行できる
- 文字編集画面には多くの機能が備わっているため、比較的複雑
- 文字を一文字だけ赤色に変更するなど、部分的に表示を変更することができる
DTEXT コマンド
こちらは TEXT コマンドと同機能のコマンドです。特に覚える必要はありませんので、解説は省略します。
MTEXT コマンドでの文字の改行方法
ここからは実際の画面で文字の改行方法を解説していきます。
- MTEXT コマンドを起動する

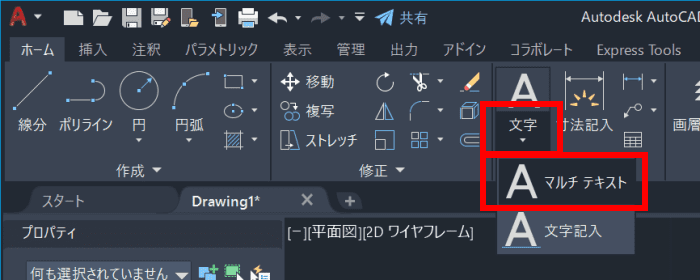

ホームタブ > 注釈パネル > 文字▼から「マルチテキスト」を選択
- プロンプト「最初のコーナーを指定」に従って、任意の点をクリック
- プロンプト「もう一方のコーナーを指定」に従って、文字を作成する範囲を指定
- 一行目の文字を入力する
- Enterで改行する
- 二行目の文字入力が終了したら Ctrl + Enter キー で MTEXT コマンドを終了する
これで一つのオブジェクト内で改行することができました！
番外編：寸法の文字は改行できる！

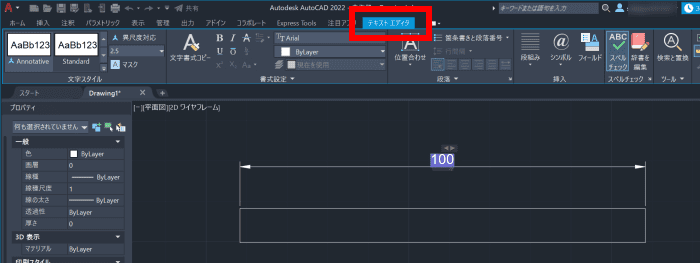

AutoCAD では寸法をクリックすると、リボンにテキストエディタが表示されます。
寸法文字も Enter キーで文字の改行を行う事や、テキストエディタに表示されるオプションから文字スタイルや書式設定を行うことができます。
TEXTとMTEXTコマンド
今回は TEXT と MTEXT の違いに加えて、 MTEXT コマンドで改行する方法を解説しました。 それぞれのコマンドを使い分けて、文字入力をスムーズに行いましょう。
この記事は、AutoCAD 体験版を利用して作成されました。
無料で利用できる AutoCAD 体験版のインストール方法については下記をご参照ください。
AutoCAD は、国内の CAD 市場でシェア No.1 を誇る２次元汎用 CAD です。2021年6月に AutoCAD のレギュラー版が AutoCAD LT の価格で利用…
