【文字化け】AutoCADで文字が「???」と表示されたときの解決策

作成日:2021.08.20

更新日:2021.08.26


CAD で文字を打って確定すると「???」となりうまく表示できなくなるときがあります。今回の記事では AutoCAD で文字化けが起こる原因と対処法をご紹介します。原因は 対応していないフォントを使っていること です。

目次


日本語や記号に対応しているフォントを使おう

日本語対応の設定は 2 通りあります。「SHXフォントとビッグフォントをセットで使用する方法」と「True Typeフォントの中にある日本語対応フォントを使用する」方法です。

「SHXフォント」に設定した上で「ビッグフォント」を使用する

  1. STYLE コマンドを起動します。
  2. 新規作成ボタンを押します。image
  3. 任意のスタイル名に変更して OK ボタンを押します。

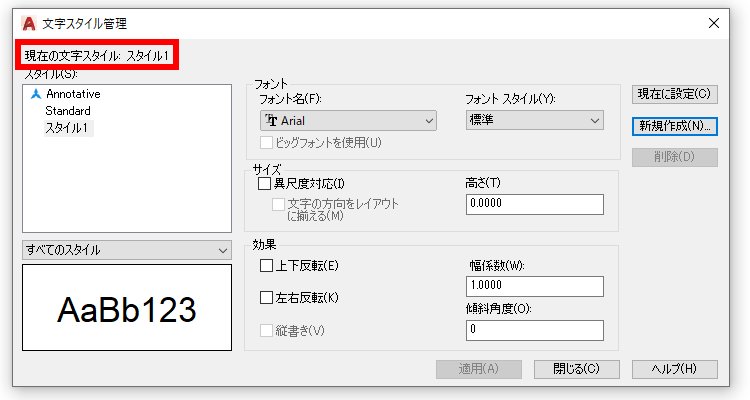

  4. 「現在の文字スタイル」が新規作成したスタイル名になっていることを確認します。
  5. SHX フォントの種類を選択します。末尾が .shx の形式が SHX フォントということです。
  6. 「ビッグフォントを使用」にチェックを入れます。
  7. ビッグフォントの種類を選択します。
    ビッグフォントの違いは以下の通りです。
    bigfont.shx ・・・日本語フォント
    chineset.shx ・・・繁体中国語フォント
    extfont.shx ・・・日本語拡張フォント(第 1 水準)
    extfont2.shx・・・日本語拡張フォント(第 2 水準)
    gbcbig.shx ・・・簡体中国語フォント
    whgdtxt.shx ・・・韓国語フォント
    whgtxt.shx ・・・韓国語フォント
    whtgtxt.shx ・・・韓国語フォント
    whtmtxt.shx ・・・韓国語フォント
  8. 適用ボタンを押します。
  9. 閉じるボタンでダイアログを閉じます。

    ※SHX フォントを設定しただけでは日本語は表示されません。必ずビッグフォントとセットで使用してください。
    ※@ が頭についているフォントは縦書き用のフォントです。

「True Typeフォント」の中にある日本語対応フォントを使用する

  1. STYLE コマンドを起動します。
  2. 新規作成ボタンを押します。
  3. 任意のスタイル名に変更して OK ボタンを押します。
  4. 「現在の文字スタイル」が新規作成したスタイル名になっていることを確認します。
  5. 「ビッグフォントを使用」のチェック入っている場合は外します。
  6. フォントから True Type フォント を選択します。imageのマークがついているのがTrue Type フォントです。
  7. フォントスタイルを選択します。このようにフォントスタイルが 1 種類しかない場合もあります。
  8. 適用ボタンを押します。

True Type(トゥルータイプ)フォントって何?

フォント種類の1つで、「 MS ゴシック」や「 MS 明朝」など Windows や Mac に標準で備わっている 文字スタイルです。

メリット

  • 豊富な種類から選べる
  • フォントが綺麗(止めやはらいがあるため)

注意点

  • 動作が重くなることがある

SHX(シェイプ)フォントって何?

シェイプフォントは AutoCAD用に作られた 文字スタイルです。

メリット

  • 文字がシンプルな線で構成されているため動作が軽い

注意点

  • 特殊な記号(㎡など)が使用できない
  • ビッグフォントとセットで使用しないと日本語が使用できない

文字化けはSTYLEコマンドで解決!

今回は AutoCAD で文字化けが発生したときの解決方法をご紹介しました。 文字スタイルを設定して、文字化けのない図面を作成しましょう。


この記事は、AutoCAD 体験版を利用して作成されました。


無料で利用できる AutoCAD 体験版のインストール方法については下記をご参照ください。

AutoCAD は、国内の CAD 市場でシェア No.1 を誇る2次元汎用 CAD です。2021年6月に AutoCAD のレギュラー版が AutoCAD LT の価格で利用…
