AutoCADで塗りつぶした図形を透過させる方法を詳しく解説！

平面図の部屋割りなど、透過性を利用して塗りつぶしをしたい場面があります。
AutoCAD では塗りつぶしの透過にも対応しているため、平面図に塗りつぶしを重ねた場合でも図面が見えなくなることはありません。
透過した塗りつぶしを活用して、見やすい図面を作成しましょう。

目次

• 塗りつぶしを透過する

  • ハッチングエディタタブから透過する方法
  • オブジェクトプロパティ管理から透過する方法

• 透過がうまくいかないとき

  • システム変数 TRANSPARENCYDISPLAY

塗りつぶしを透過する

ハッチングエディタタブから透過する方法

塗りつぶしを透過する方法を解説します。

1. 透過したいオブジェクトを選択します。

2. ハッチングエディタタブで、ハッチング透過性を変更します。値が 0 に近いほど透過されず、100 に近づくほど透過されます。今回は 50 とします。

3. 「ハッチング編集を閉じる」ボタンを押します。

4. 選択した塗りつぶしを透過することができました。


オブジェクトプロパティ管理から透過する方法

すでに作成してある塗りつぶしをプロパティの設定から透過してみましょう。
この方法は、ハッチングの設定ではなくプロパティ自体の値を変更するため塗りつぶし以外のオブジェクトにも利用できます。

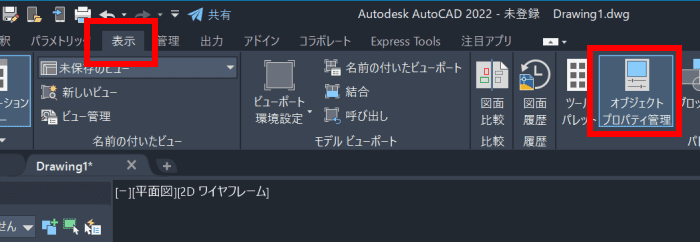

1. プロパティを表示していない場合は、表示タブ > パレットパネル > オブジェクトプロパティ管理をクリックします。

2. 透過したいオブジェクトを選択します。

3. プロパティの「透過性」の項目の値を変更します。値が 0 に近いほど透過されず、100 に近づくほど透過されます。今回は 50 とします。

4. Enter キーを押下して値を確定すると、オブジェクトに透過性が反映されます。


透過がうまくいかないとき

塗りつぶしに対して透過の設定をしているのに透過されない！という場合は、 システム変数によって透過性を制御している 可能性があります。
次のシステム変数の値を見直してみましょう。

システム変数 TRANSPARENCYDISPLAY

システム変数 TRANSPARENCYDISPLAY は、塗りつぶしやハッチングの透過性を指定します。

値	挙動
0	ハッチングや塗りつぶしなどの透過性を表示しません
1	ハッチングや塗りつぶしなどの透過性を表示します

もし、ハッチングや塗りつぶしはできるけど透過がうまく表示されない・・・という場合は、このシステム変数が 0 となっている可能性がありますので確認してみましょう。
こちらも、パソコンのスペック等の関係で 0 を指定している場合、値を変えると動作が重たくなってしまう可能性がありますのでご注意ください。
