AutoCADで塗りつぶした図形の色を変更する方法について詳しく解説

作成日:2021.08.20

更新日:2021.08.25


平面図を部屋ごとに塗分けたいときや添景を塗りつぶしたいときなど、図形を斜線のハッチングではなくべた塗りで塗りつぶしたい場面があるかと思います。
この記事では、AutoCAD で塗りつぶしをする方法と塗りつぶした図形の色を変更する方法について詳しく解説します。

目次


AutoCAD で閉じた図形を塗りつぶす

AutoCAD で図形を塗りつぶすには、ハッチングコマンドの「SOLID」を用います。
Jw_cad では多角形コマンドから多くのステップを踏んで塗りつぶしを行いますが、AutoCAD では少ない操作で塗りつぶすことが可能です。

塗りつぶしを行う範囲は閉じている図形である必要があります。
塗りつぶしたい範囲の一部が開いてしまっている場合や広範囲で複雑な場合は、外形だけをなぞったハッチングのための図形を1つ作成するのも手ですね。

AutoCAD で閉じた図形を塗りつぶす方法

  1. ハッチングコマンドを起動するショートカットキーの「H」と入力し Enter キーを押下します。

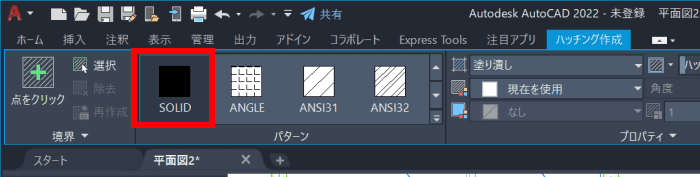

  2. コンテキストタブメニューの「ハッチング作成」内の パターン から、「SOLID」を選択します。

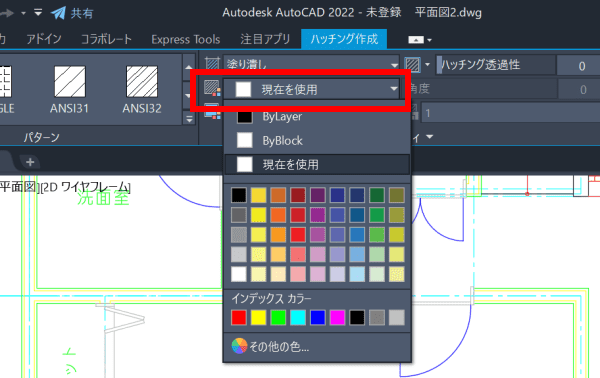

  3. 塗りつぶしの色を変更します。ハッチング作成 > プロパティ から塗りつぶす色を選択します。
  4. 続いて、塗りつぶす点を指定します。今回は平面図の一部を塗りつぶしていきます。
    塗りつぶす境界を指定するため、「追加:点をクリック」をクリックします。
  5. 塗りつぶしたい空間をクリックして、塗りつぶしの範囲を指定していきます。
  6. 選択出来たら、Enter キーを押下して選択操作を完了します。
    塗りつぶしが完了しました。

塗りつぶしの範囲を指定するときは、開口軌跡などハッチング領域を指定するために不要なオブジェクトが書かれた画層を非表示にすると範囲選択がしやすくなります。

AutoCAD で塗りつぶした図形の色を変更する

塗りつぶしている途中で、全体のバランスを考えて塗りつぶしの色を変更したくなるときがあります。 そのような時は、次の操作で塗りつぶしている色を変更することが可能です。

AutoCAD で塗りつぶした図形の色を変更する方法

  1. 塗りつぶしハッチングをクリックします。
  2. コンテキストタブメニューが表示されます。

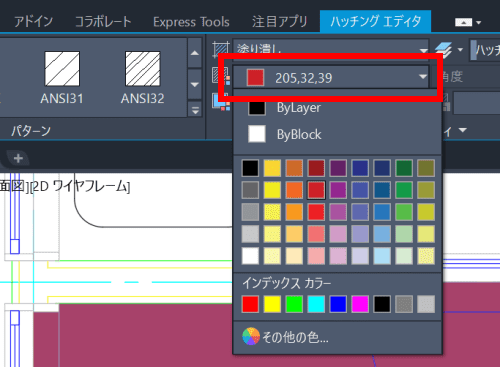

    「ハッチングの色」のプルダウンをクリックし任意の色を選択します。
  3. Esc キーを押下してコンテキストタブメニューを閉じます。
  4. 塗りつぶしの色を変更することができました。
