AutoCAD で寸法に縮尺を設定したことはありますか？使い始めだと、寸法の縮尺はとてもややこしく感じます。

「寸法同士の大きさが違う…？」「異尺度って何…？」と戸惑う方も多いところです。この記事では、AutoCAD で寸法に縮尺を設定する方法を、考え方からやさしく解説します。

なお、JWW などから変換した図面で モデル空間の図面そのものが 1:1 でない場合の直し方は、尺度変更コマンドの記事を参考にしてください。

縮尺とは？

縮尺とは 「実物の大きさを何倍（何分の 1）にするか」という比率のことです。

縮尺を設定する理由は、図面を用紙や PDF に収めたときに、文字や寸法が大きすぎ・小さすぎになるのを防ぐためです。

AutoCAD では、図面はモデル空間で 1:1（原寸）で描くのが基本ルールです。一方で、文字や寸法はどの図面でも読める大きさで記入したいものです。

大きな建築図面や機械図面を用紙に収めようと縮小すると、寸法文字や矢印も一緒に小さくなり、読みにくくなってしまいます。

これを防ぐために、尺度に合わせて寸法値や矢印の大きさを自動で調整するのが 異尺度対応です。縮尺は基本的にビューポートやレイアウト空間と一緒に使う機能、と覚えておきましょう。

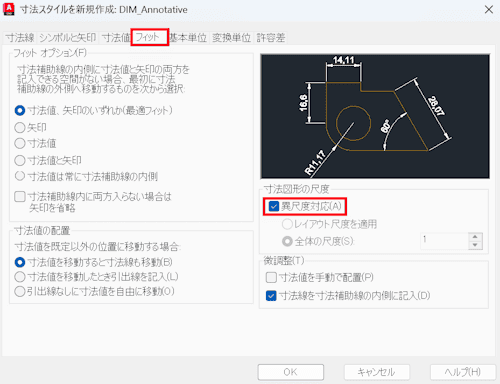

寸法の縮尺を扱う方法はいくつかありますが、もっとも便利な 異尺度対応を、寸法スタイルから設定する方法を解説します。

寸法スタイルから異尺度対応にしておくと、そのスタイルで作る寸法がすべて異尺度対応になり、都度設定する手間がなくなります。あとで縮尺を変えたくなってもまとめて変更できます。

次のいずれかで寸法スタイル管理を開きます。

これで寸法スタイルに異尺度対応を設定できました。異尺度対応を設定したら、ステータスバーの「注釈尺度」を図面で使用する尺度（例：1:100）に設定します。レイアウトでビューポートの尺度を 1:100 にする場合は、注釈尺度も 1:100 に設定すると、寸法文字や矢印が適切な大きさで表示されます。

新しく作成した異尺度対応の寸法スタイルは、新しく作成する寸法だけでなく、すでに図面にある寸法にも適用できます。

これで、既存の寸法にも異尺度対応の寸法スタイルを適用できます。レイアウトで使用する注釈尺度に合わせて、寸法文字や矢印が適切な大きさで表示されるようになります。

最初はとっつきにくい「縮尺」「異尺度」ですが、慣れると製図の強い味方になります。あわせてビューポートの作成方法も読むと、レイアウトでの尺度管理がぐっと分かりやすくなります。
