AutoCAD のレイアウト（ペーパー空間）で印刷用の図面を整えるとき、欠かせないのが ビューポート です。モデル空間で描いた図面を、好きな大きさ・好きな尺度で「窓」のように映し出す枠がビューポートです。

この記事では、AutoCAD でビューポートを作成する 3 通りの方法（矩形・多角形・オブジェクトから）と、尺度の合わせ方、モデル空間とペーパー空間の切り替え、ロック、そして「ビューポートが表示されない・選択できない」といったよくあるつまずきの対処法までをまとめて解説します。

目次

• ビューポートとは？（モデル空間とペーパー空間）
• ビューポートを作成する
  • 矩形（長方形）のビューポートを作成する
  • 多角形（ポリゴン）のビューポートを作成する
  • オブジェクトからビューポートを作成する
• ビューポートの尺度（縮尺）を合わせる
• ビューポートをロック／ロック解除する
• モデル空間とペーパー空間を切り替える
  • ダブルクリックで切り替える
  • ステータスバーから切り替える
• ビューポートを削除・サイズ変更する
• ビューポートが表示されない・選択できないときの原因と対処
  • モデル空間がアクティブになっている
  • ビューポートの画層が非表示・フリーズになっている
  • そもそもビューポートが作成されていない
• まとめ

ビューポートとは？（モデル空間とペーパー空間）

AutoCAD には「モデル」と「レイアウト」という 2 つの作業空間があります。

• モデル空間 … 実寸大で設計・作図を行う空間。
• ペーパー空間（レイアウト） … 印刷する用紙の上に図面を配置する空間。

ペーパー空間に置く「モデル空間を映す窓」が ビューポート です。1 枚のレイアウトに複数のビューポートを配置すれば、異なる尺度の図（全体図と拡大図など）を 1 枚の用紙にまとめて印刷できます。

なお、DWG 形式はモデル空間・レイアウト・ビューポート情報を保持できます。DXF 形式もレイアウト情報を保存できますが、他 CAD へ渡す場合は正しく再現されないことがあります。レイアウトを含む図面を他形式とやり取りするときは、レイアウトも含めて変換できるサービスを選ぶと安心です。

ビューポートを作成する

ビューポートの作成は、必ず レイアウトタブ（ペーパー空間）に切り替えた状態で行います。画面下部の「モデル / レイアウト」タブで、いずれかの「レイアウト」タブをクリックしておきましょう。

リボンの「レイアウト」タブ > 「レイアウトビューポート」パネルから作成します。

コマンドラインで「 MVIEW 」（エイリアス「 MV 」）と入力しても起動できます。

矩形（長方形）のビューポートを作成する

もっとも基本的な、四角いビューポートを作る方法です。

1. 「レイアウト」タブ > 「レイアウトビューポート」パネル > 「矩形」を選択します。

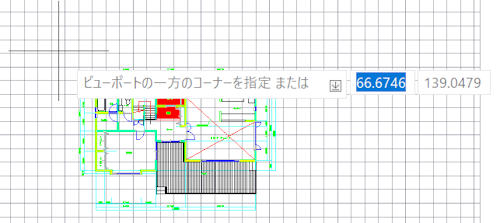

2. プロンプト「ビューポートのコーナーを指定」に従い、1 点目をクリックします。

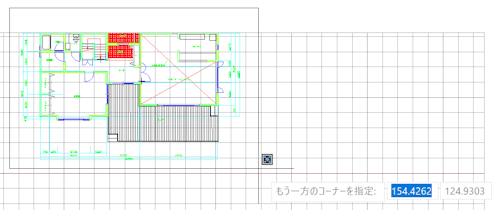

3. 続けて「もう一方のコーナーを指定」に従い、対角の点をクリックします。

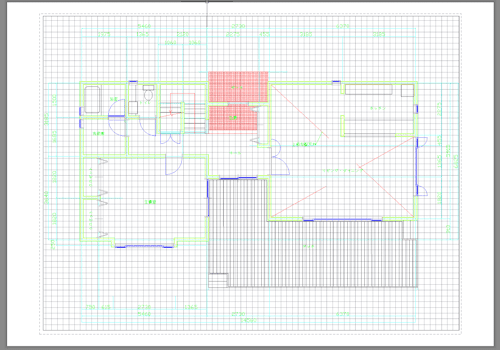

4. 矩形のビューポートが作成され、中にモデル空間が映ります。

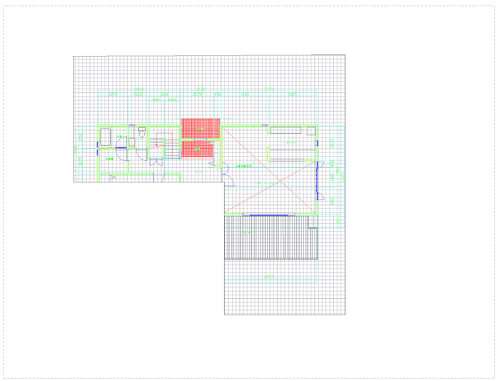

多角形（ポリゴン）のビューポートを作成する

L 字や台形など、四角以外の形で切り出したいときは「ポリゴン」を使います。

1. 「レイアウト」タブ > 「レイアウトビューポート」パネル > 「矩形」の▼ > 「ポリゴン」を選択します。

2. 頂点を順にクリックして輪郭を作り、最後に Enter キーで閉じます。

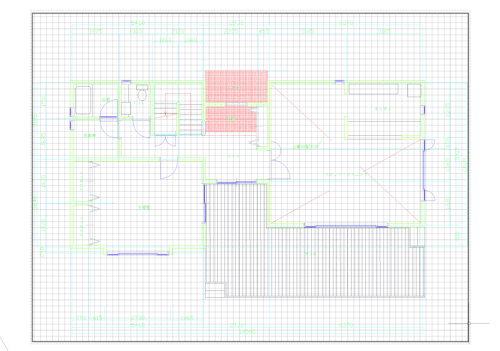

3. 多角形のビューポートが作成されます。


オブジェクトからビューポートを作成する

円や閉じたポリラインなど、閉じているオブジェクトは、その形のままビューポートに変換できます。

1. ビューポートにしたい形（円・閉じたポリラインなど）をペーパー空間にあらかじめ作図します。

2. 「レイアウト」タブ > 「レイアウトビューポート」パネル > 「矩形」の▼ > 「オブジェクト」を選択します。

3. ビューポートにしたいオブジェクトを選択します。

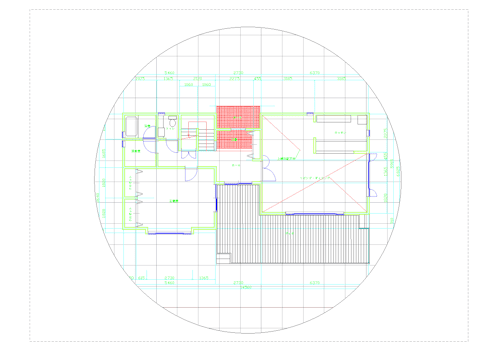

4. 選択した形がそのままビューポートになります。


ビューポートの尺度（縮尺）を合わせる

ビューポートは、映しているモデル空間の 尺度を個別に設定できます。これがレイアウトの最大の利点です。

1. ペーパー空間でビューポートの枠を 1 回クリックして選択します。

2. 画面右下のステータスバーにある「ビューポート尺度」をクリックし、一覧から尺度（例: 1:100）を選びます。

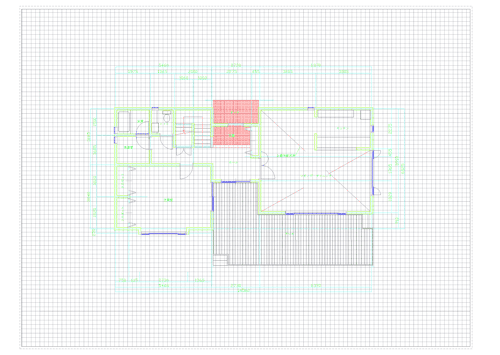

3. 選んだ尺度でモデル空間が表示されます。


尺度を決めたら、ビューポートをダブルクリックして中に入り、表示位置を整えます。位置が決まったら、意図せず尺度がずれないよう ビューポートをロックしておくのがおすすめです（次の項で解説）。

ビューポートをロック／ロック解除する

尺度を合わせたあと、ビューポート内でマウスホイールを回すと尺度が変わってしまうことがあります。これを防ぐのがビューポートのロックです。

1. ペーパー空間でビューポートの枠を選択します。

2. ステータスバーの「ビューポートをロック / ロック解除」のカギアイコンをクリックします。


ロック中はカギが閉じた状態になり、ビューポート内でズームしても尺度は固定されたままになります。尺度を再調整したいときは、同じカギアイコンをクリックして ロックを解除してください。

モデル空間とペーパー空間を切り替える

レイアウト上では、ペーパー空間とビューポート内（モデル空間）を切り替えながら作業します。切り替えには 2 つの方法があります。

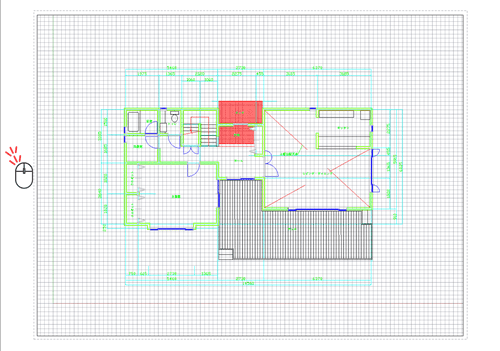

ダブルクリックで切り替える

もっとも簡単な方法です。

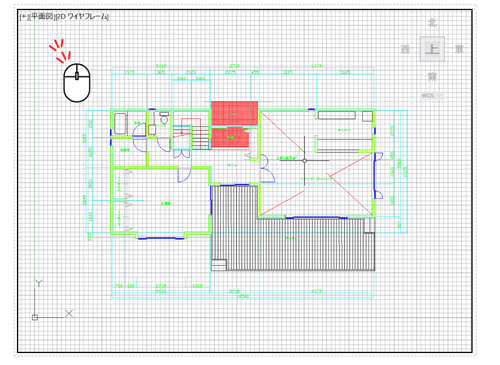

• ビューポートの内側をダブルクリックするとビューポート内（モデル空間）がアクティブになり、図面の表示位置を動かしたりモデルを修正したりできます。

• ビューポートの外側（ペーパー空間）をダブルクリックするとペーパー空間に戻ります。


ステータスバーから切り替える

ビューポート内を拡大していてダブルクリックしづらいときは、ステータスバーの「モデル / ペーパー」ボタンで切り替えると確実です。

ビューポートを削除・サイズ変更する

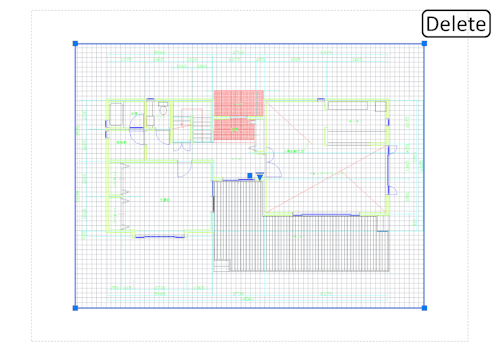

不要になったビューポートは、ペーパー空間で枠を選択して Delete キーで削除できます。

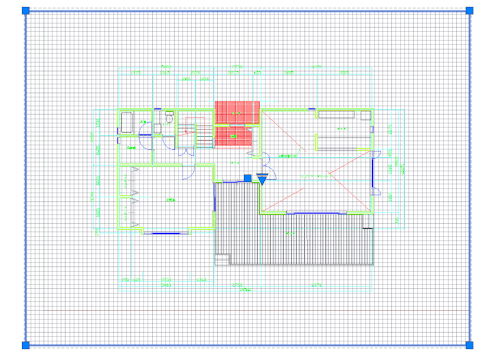

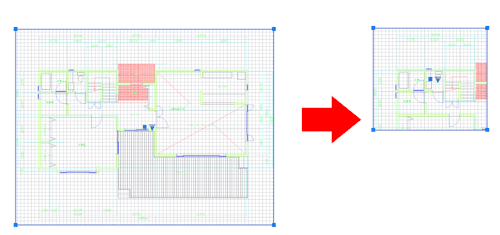

サイズや位置を変えたいときは、枠を選択して表示される グリップ（青い四角）をドラッグします。矩形ビューポートはグリップで自由に大きさを変更でき、ポリゴン・オブジェクトのビューポートも各頂点のグリップで形状を調整できます。

ビューポートが表示されない・選択できないときの原因と対処

「ビューポートが見当たらない」「枠を選択できない」というときは、次のいずれかが原因のことが多いです。

モデル空間がアクティブになっている

ビューポート内（モデル空間）に入った状態では、ビューポートの枠そのものは選択できません。ビューポートの外側をダブルクリックするか、ステータスバーでペーパー空間に切り替えてから枠を選択してください。

ビューポートの画層が非表示・フリーズになっている

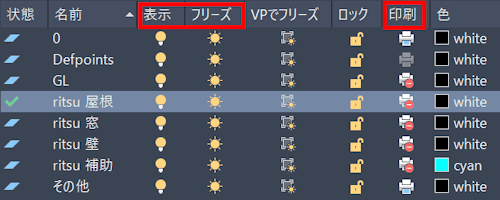

ビューポートの枠を専用の画層に分けて非表示やフリーズにしていると、枠が見えず選択できません。「ホーム」タブ > 「画層」パネルで、その画層の 表示／フリーズ状態を確認しましょう。

印刷時に枠を出したくない場合は、非表示にするのではなく 画層を「印刷しない」設定にするのがおすすめです。こうすると、枠を選択・編集できるのに印刷はされません。

そもそもビューポートが作成されていない

使用しているテンプレートによっては、レイアウト作成時にビューポートが自動作成される場合がありますが、削除してしまった場合は何も映りません。本記事の「ビューポートを作成する」の手順で作り直してください。

まとめ

• ビューポートは、ペーパー空間にモデル空間を映す「窓」。レイアウトタブに切り替えてから作成する。
• 作成方法は 矩形・多角形（ポリゴン）・オブジェクトからの 3 通り。閉じた図形はそのままビューポートにできる。
• 尺度はステータスバーの「ビューポート尺度」で個別に設定し、ずれ防止に ロックしておくと安心。
• 表示・選択できないときは、モデル空間がアクティブ／画層が非表示・フリーズを確認する。

レイアウトとビューポートを使いこなせると、1 枚の用紙に複数尺度の図面を美しく配置でき、印刷の質が一気に上がります。あわせてレイアウトの新規作成方法も参考にしてみてください。
