作成日:2021.08.12更新日:2021.08.12
このように文字の色を思うように変更できなくて困ったことはありませんか?
今回の記事では AutoCAD 互換の IJCAD を使って、文字の基本的な変更方法を解説した上で、文字の色を変更できない原因と解決策も詳しく解説します。
プロパティから文字の色を変更したのに反映されないことがあります。
ここからは、文字の色が変わらない原因とその対策を解説します。
IJCAD ではマルチテキスト編集から色を変えた場合はプロパティから色を変更しても、マルチテキスト編集の色が優先 されます。
そのため、プロパティの変更が反映されないという現象が起こります。プロパティで確認すると、マルチテキスト編集の色の情報は 文字カテゴリの「内容」 に保存されていることが分かります。
(この画像では「C1」と表示されています。)
解決策は、 マルチテキストの色を ByLayerまたは変更したい色に設定 することです。
IJCAD でマルチ引出線の文字の色を変更しようとプロパティの色を変更すると、線だけ色が変わって、文字の色が変わらない!という現象になります。
原因はマルチ引出線スタイルで設定している文字の色が優先されてしまっていることです。
解決策は マルチ引出線スタイル管理 から文字の色を変更することです。
IJCAD でテキストをブロック化していると、文字の色が変更できないことがあります。
原因は ブロックを ByBlock に設定していない ことです。
ByLayer と ByBlock の考え方は別記事で解説します。

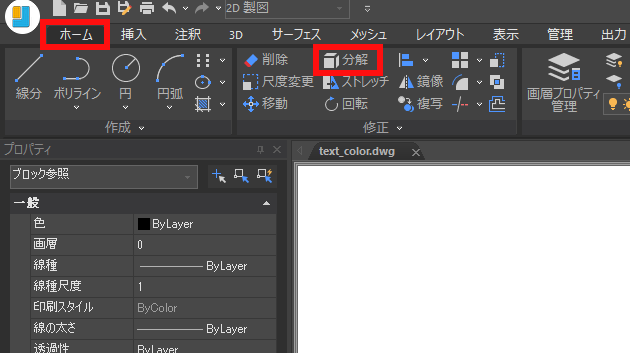

解決策は ブロックを一旦解除して文字の色を変更する か ブロックエディタでブロックの色を変更する 方法があります。今回はブロックを解除して文字の色を変更してみましょう。
今回は IJCAD で文字の色を変更する方法と、文字の色が変更できない原因を解説しました。
文字の色は複数の設定場所が複数ありややこしいですが、今回のポイントをおさえて製図に役立ててみてください。
