ダイナミックブロック定義ー直線状

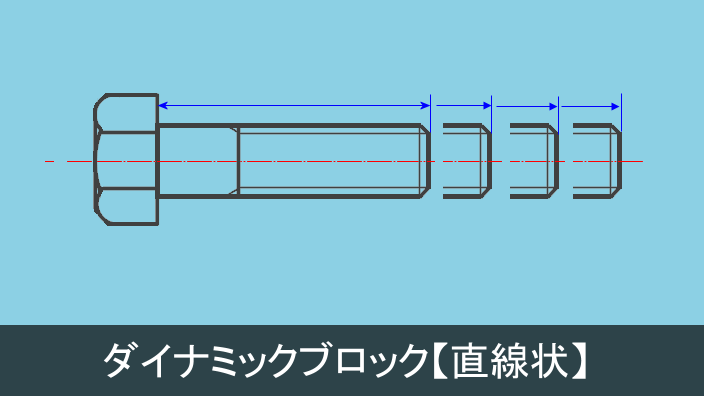

六角ボルトのダイナミックブロック定義－直線状

ブロック定義した六角ボルトを直線状にストレッチするダイナミックブロック定義を行います。
ダイナミックブロックは2つの設定（パラメータとアクション）が必要です。
パラメータは、アクションを設定したときに変更される位置を設定します。
アクションは、ブロックにどんな変更を行うかを定義します。
例えば、ストレッチ、回転など。使用頻度の高い部品で長さ、直径など数値が異なる部品形状を伸縮することで操作を簡略化することができます。
今回パラメータは「直線状」、アクションは「ストレッチ」です。

目次

• 別のファイルに登録されたブロックを定義する場合
• ダイナミックブロック定義する方法
• ダイナミックブロック定義したブロックを挿入してストレッチを確認

別のファイルに登録されたブロックを定義する場合

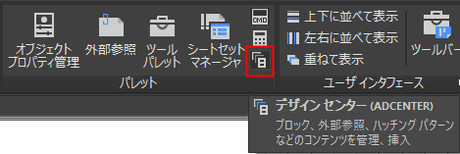

1. 「表示」－＞「パレット」から「デザインセンター」をクリック。
   　

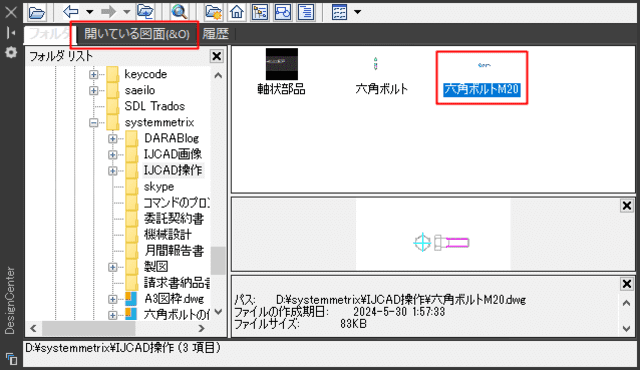

2. ブロックを登録した図面データを選択します。
   　

3. 「開いている図面」をクリックして、ブロックを表示します。
   　

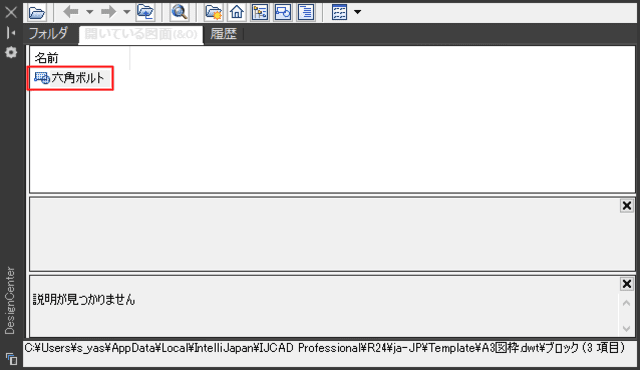

4. 「六角ボルト」をクリックー＞「ブロック挿入」を表示ー＞「OK」ボタンをクリック
   　
   六角ボルトのブロックが配置されました。



同じファイル内に登録したブロックは、次の「ダイナミックブロック定義する方法」から操作を行います。

ダイナミックブロック定義する方法

1. ブロック定義した六角ボルトを読込みます。
   「ブロック」から「エディタ」を起動します。


2. 「ブロック定義を編集」から「六角ボルト」を選択し、「OK」ボタンをクリックします。
   　

3. 「パラメータ」から「直線状」をクリックします。


4. 「始点を指定」－＞Aをクリック－＞「終点」－＞Bをクリックー＞
   「ラベルの位置を指定」－＞Cをクリック
   　※「オブジェクトスナップ」の「中点」はオン

   　「グリップの数を入力」－＞「1」を入力－＞Enter


5. 「距離１」をクリック－＞右クリックして「オブジェクトプロパティ」を選択します。

   「距離タイプ」－＞「なし」、「グリップ数」－＞「１」を確認し、「ESC」キーと「Ctrl+1」を押します。

6. 「アクション」から「ストレッチ」をクリックします。
   　

7. 「パラメータを選択」－＞「距離1」をクリック
   　「アクションに関連するパラメータ点を指定」－＞Aをクリック


8. 「ストレッチ枠の最初のコーナーを指定」－＞Aをクリック
   　「もう一方のコーナーを指定」－＞Bをクリック


9. 「オブジェクトを選択」－＞A、B、C、D、E、F、G、H、Iを選択－＞enter


10. 右クリックー＞「アクション位置を指定」－＞Aをクリック
    　

11. 「名前を付けてブロック保存」をクリック

    　　「作成または編集するブロック」－＞「六角ボルト_直線状」を入力－＞「OK」をクリック


12. 「ブロックエディタを閉じる」をクリック



ダイナミックブロック定義したブロックを挿入してストレッチを確認

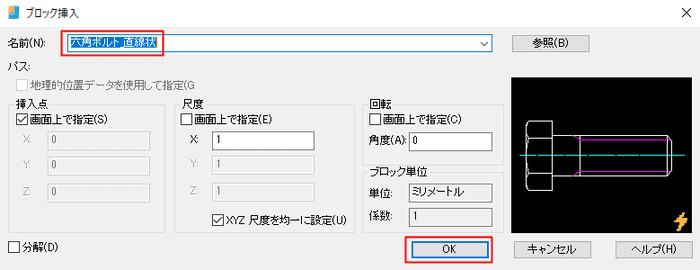

1. 「挿入＞「ブロック挿入」の「名前」－＞「六角ボルト_直線状」を選択－＞「OK」をクリック


2. 定義したブロックを配置します。
   　 　

3. 配置した六角ボルトをクリックします。
   　

4. アクション位置の矢印Aをクリックして、右へ移動します。


5. このように左右に希望する位置にドラッグして、長さを変更することができます。 「ESCキー」を押して、終了します。
