CADを使っているときに線の太さを変更する場面はほぼ必ず出てくるかと思います。 この記事では、 AutoCAD の線の太さの設定方法を4パターンに分けて解説します。
「線の太さを表示」を ON にしておきます。ステータスバーから線の太さを表示ボタンをONにします。
線の太さを設定するコマンドは LWEIGHT です。( LW+Enter でも OK )

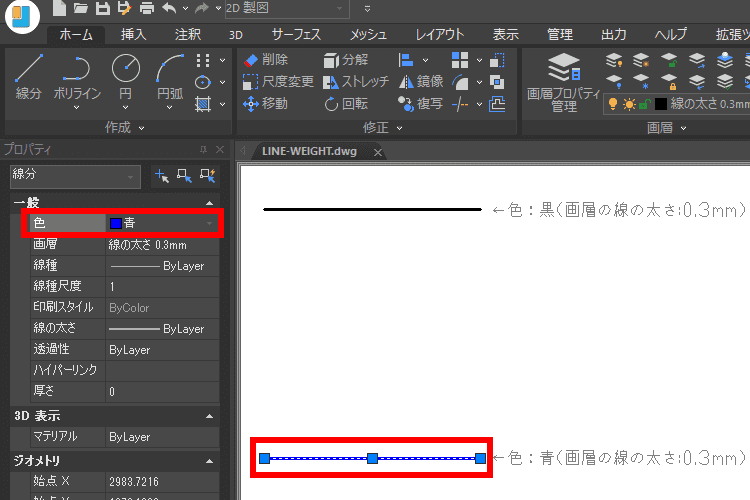

オブジェクトプロパティからの設定方法です。

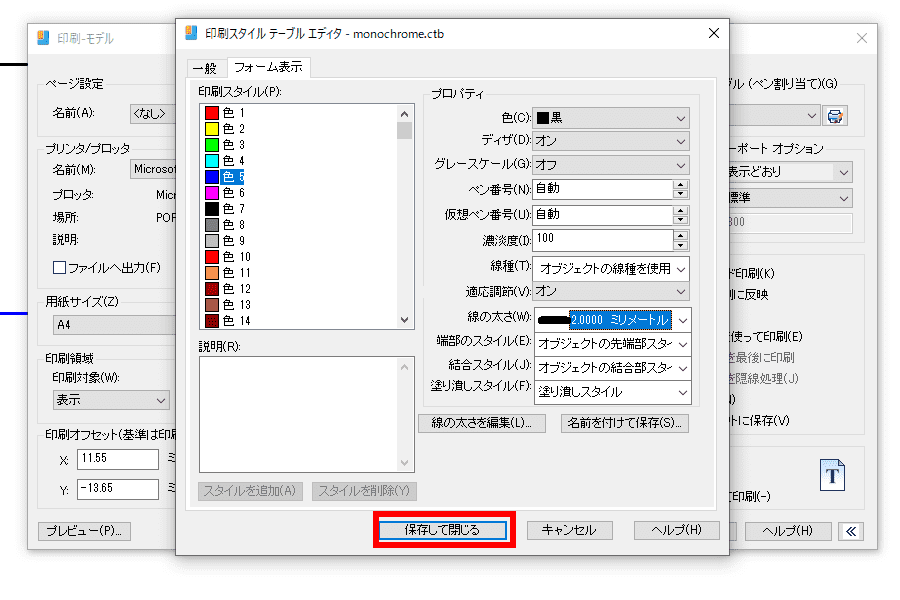

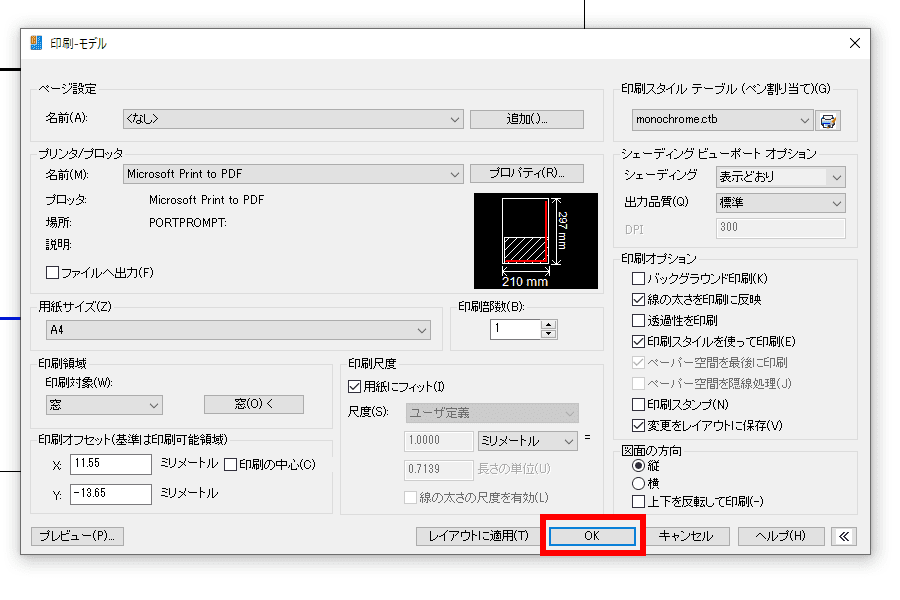

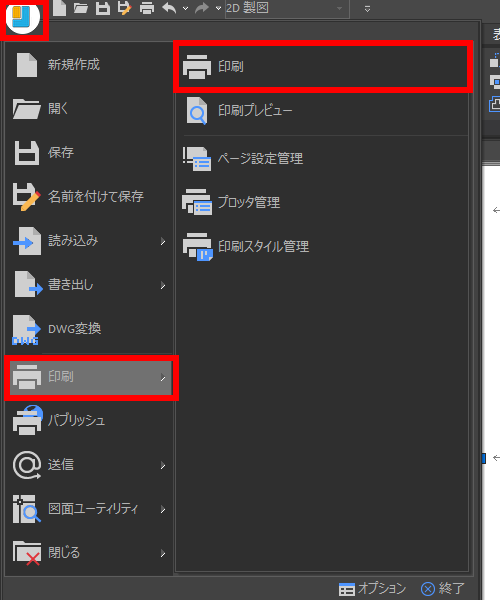

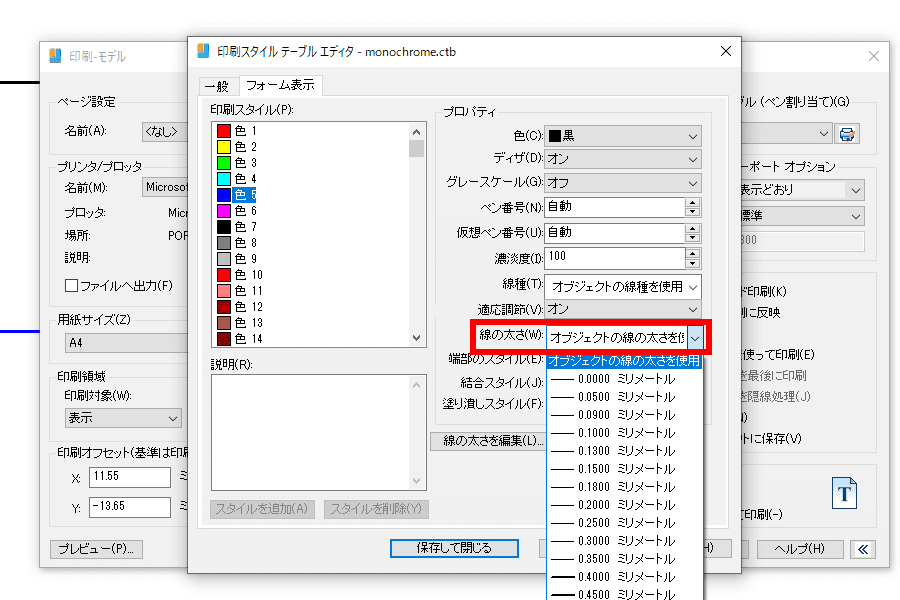

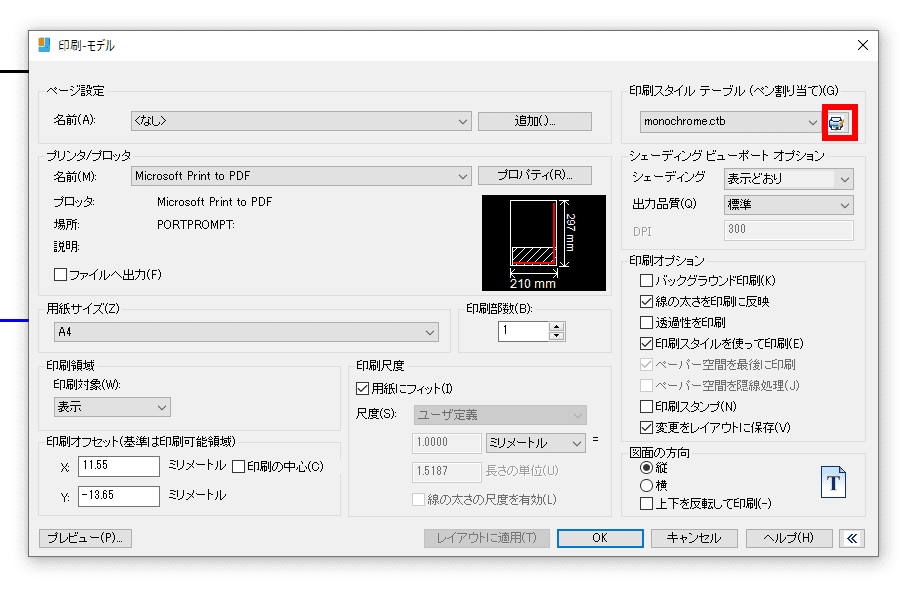

印刷スタイルテーブルを設定変更すれば、図面の表示に関係なく色ごとに線の太さを設定することができます。
線の太さは上記の 4 ヶ所で設定できますが、それぞれの設定場所で設定した際の優先順位は、

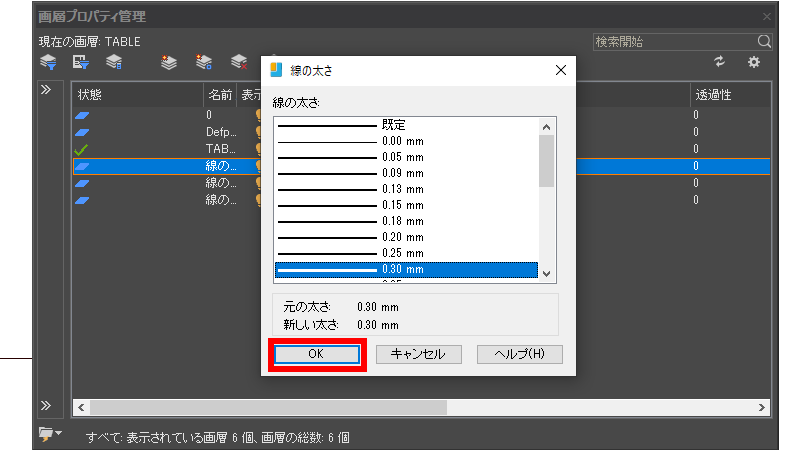

となります。 例えば「画層設定」で 0.3mm に設定している状態でオブジェクトプロパティを0.5mmに設定すれば線は 0.5mm になります。同様に、オブジェクトプロパティで 0.5mm に設定しても印刷テーブルスタイルで 2.0mm に設定すれば印刷時の線の太さは 2.0mm になります。
優先順位を表にすると次の通りになります。
作図や印刷時に線の太さが表示できない場合は以下の記事を参考にして下さい。
【参考記事】
■IJCAD で線の太さが変わらない!そんなときに確認したい項目 5 選
線の太さによって表すものが異なります。
例えば機械部品を例に取ると、 通常:外形線 太線:断面線 細線:ねじ谷径
など表す部分によって線の太さの規格が設定されています。 規格や社内でのルールがある場合は、それらに沿った線の太さを使いこなして製図を行ってくださいね。
