【かんたん4STEP!】IJCADでPDFへ書き出しする方法

作成日:2021.10.13更新日:2021.11.10


DWG ファイルを作成していると、 PDF でデータを送ってほしいと言われたことはありませんか?

他にも、 DWG ファイルではなく PDF 形式で図面を保存しておきたい場合もあるでしょう。 PDFは汎用性があり、 CAD を使っていない人にもかんたんに図面を共有できます。

今回は IJCAD で DWG ファイルを PDF 出力する方法を解説します。

この記事を読むとこのような疑問が解決します。

  • IJCAD で PDF へ出力はできる?
  • どうやって図面を PDF にしたらいいのか分からない
  • PDF に複数の図面を一気に PDF 出力する方法がある?

目次

  • PDF書き出しはIJCAD内で完結!他のソフトは必要なし

    • PDF変換ソフトは必要なし
    • おすすめは「DWG To PDF.pc3」
  • IJCADで図面をPDFに書き出す方法

  • 複数図面を一気にPDFへ書き出すときは「バッチ印刷」

    • バッチ印刷の手順
  • まとめ:IJCADでPDF出力はかんたんにできる!


PDF書き出しはIJCAD内で完結!他のソフトは必要なし

DWG ファイルを PDF で出力する方法は 2 つあります。 1 つはこの記事で紹介する、 IJCAD の「DWG To PDF」を使う方法。 もう1つは Adobe アクロバットなどのPDF変換ソフトを使う方法です。

PDF変換ソフトは必要なし

IJCAD には PDF 変換機能が 標準装備 されています。つまり、他の変換ソフトは一切必要ありません。

おすすめは「DWG To PDF.pc3」

OS で設定した「 Microsoft Print to PDF 」なども選ぶことができます。しかし、 PDF の種類:おすすめは「 DWG To PDF.pc3 」です。


IJCAD が DWG ファイルを書き出すために用意したものなので、機能に申し分はありません。

特に指定がなければプリンタで「 DWG To PDF.pc3 」を選びましょう。

IJCADで図面をPDFに書き出す方法

DWG → PDF にするのは以下の 4STEP で完了します。

※PDF 出力したい DWG ファイルを開いた状態 で行ってください。

  1. 印刷を起動します。
    ≪方法1≫
    スタートアップメニュー>印刷>右側の「印刷」をクリックします。
    《方法2》
    「出力」タブ>「印刷」をクリックします。

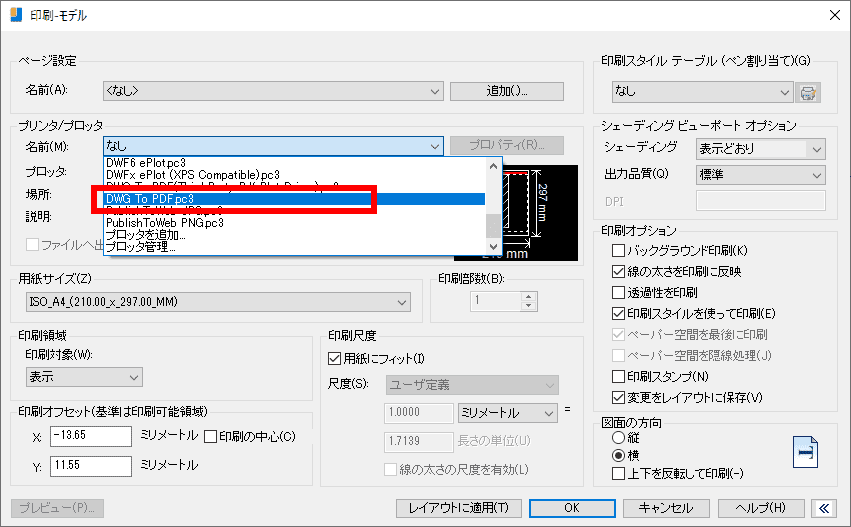

  2. 「プリンタ/プロッタ」を「 DWG To PDF.pc3 」に設定します。

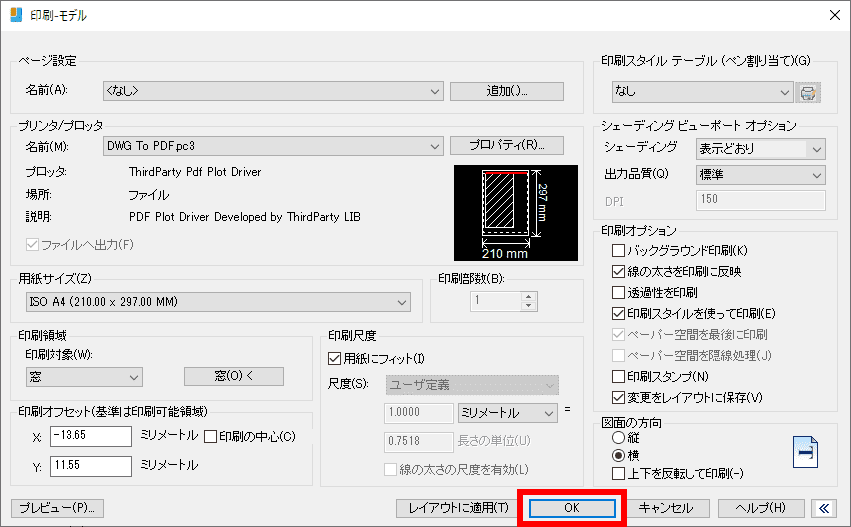

  3. 「 OK 」ボタンを押します。image

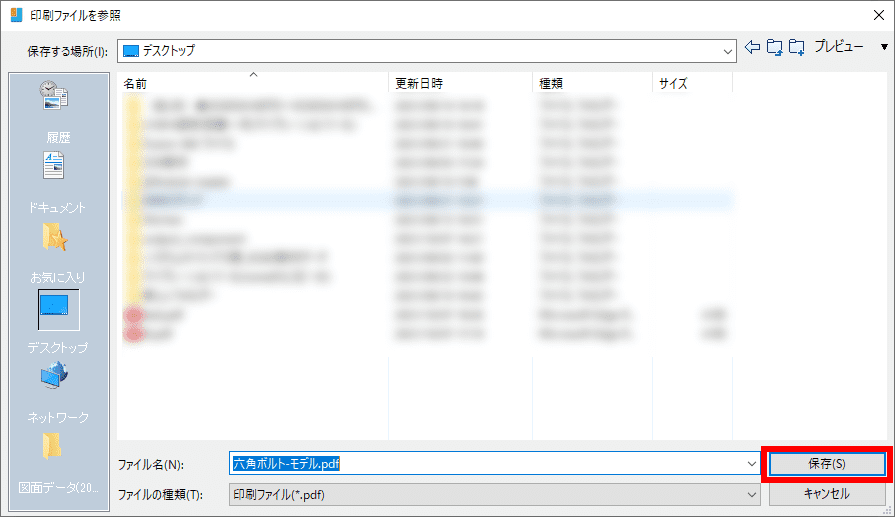

  4. 名前を付けて「保存」をクリックします。

これで PDF 出力が完了しました!通常の印刷とほとんど同じ手順で行えば OK です。

複数図面を一気にPDFへ書き出すときは「バッチ印刷」

「複数のDWGファイルを一気にPDF出力したい」または「同じ図面内にPDF出力したいタブがいくつかある」こういった場合はバッチ処理を使用して一気にPDF出力しましょう!

バッチ印刷では

  • 複数のDWGファイルやレイアウト空間を一気印刷できる
  • 印刷している間はバックグラウンド処理をしてくれるので、次の図面作成にもとりかかれる

といったメリットがあります。

バッチ印刷の手順

  1. パブリッシュを起動します。
    ≪方法1≫
    スタートアップメニュー>「パブリッシュ」をクリックします。
    《方法2》
    「出力」タブ>「バッチ印刷」をクリックします。

  2. パブリッシュ先で「PDF」を選択します。image

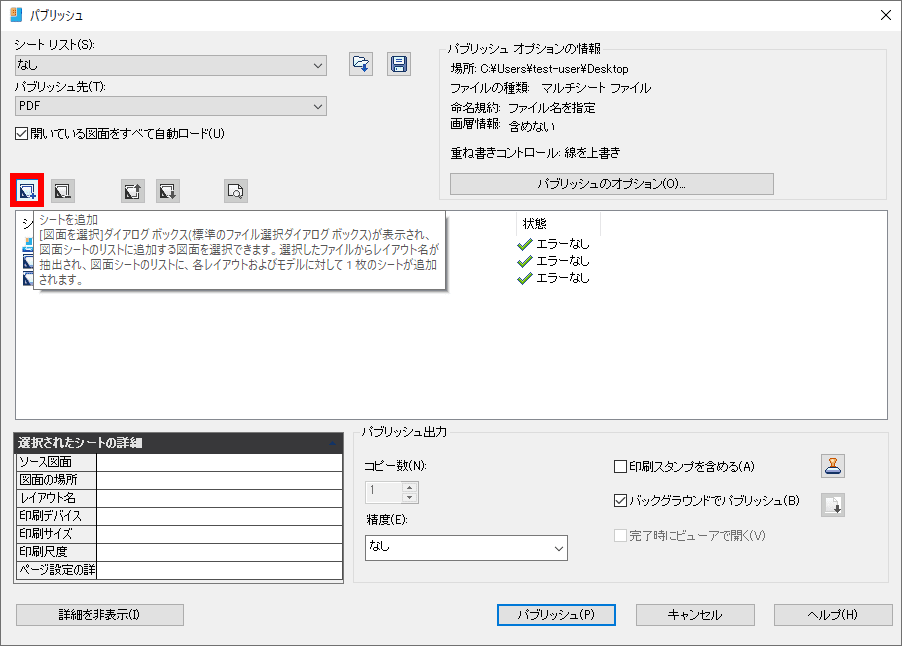

  3. 他の図面も一緒にPDF化するときは、「シートを追加」をクリックしてDWGファイルを選択します。

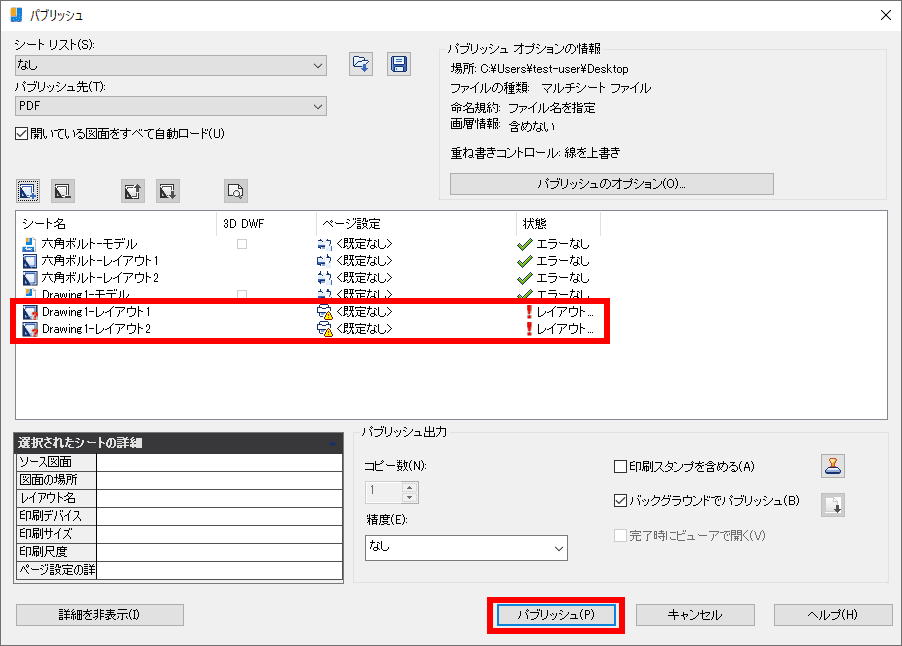

  4. 右側の状態の列が「!」になっている場合はPDF出力されません。出力を実行するときは「パブリッシュ」をクリックします。

これで複数の DWG ファイルをまとめて PDF 出力できました!

まとめ:IJCADでPDF出力はかんたんにできる!

今回は IJCAD で PDF 出力する方法を解説しました。

IJCAD では出力だけでなく、 PDF読み込み もできます。

PDF 読み込みはこちらの記事で解説しています。ぜひ参考にしてくださいね。

PDF を CAD 図面として IJCAD に貼り付けたいときの方法【PDF 読み込み】

IJCAD の PDF データを読み込んで CAD 図面として編集できる機能について詳しく解説します
