【かんたん便利！】IJCADでDWGファイルをPDF変換する方法

CAD を使っていると、PDF にして相手に渡さないといけない場面が出てくることがあります。 取引先が CAD を使用していなかったり、社内の一部でしか CAD を使っていない場合はなおさら PDF 出力する頻度が高くなるでしょう。

この記事では IJCAD の PDF 変換について解説しています。

この記事を読むとこんな疑問が解決できます。

• IJCAD って図面を PDF 変換できるの？
• IJCAD の PDF 変換方法が分からない
• IJCAD は PDF 以外の変換もできるの？

目次

• IJCAD の図面を PDF 変換できる！変換ソフト不要

• IJCAD の PDF 変換方法

  • DWG→PDF に変換
  • PDF→DWG

• IJCAD は PDF 以外の変換にも対応している！

• まとめ：IJCAD は PDF 変換にしっかり対応している！

IJCAD の図面を PDF 変換できる！変換ソフト不要

結論、 IJCAD では PDF 変換をかんたん行えます 。

IJCAD には書き出し・読み込みどちらにおいても、 PDF 専用の変換環境が用意されています 。

標準装備されている機能で完結するので、安心して PDF 変換できますね。

PDF を読み込んで DWG にすることも、DWG を書き出して PDF にすることも可能です。

どちらも、作業は たったの 4STEP で完結します 。

IJCAD の PDF 変換方法

DWG→PDF に変換

DWG ファイルを PDF に変換するときは、印刷コマンドを使用します。

1. 「出力」タブ>「印刷」をクリックします。
2. 「プリンタ/プロッタ」を「 DWG To PDF.pc3 」に設定します。
3. 「 OK 」ボタンを押します。
4. 名前を付けて「保存」をクリックします。

これで DWG を PDF に変換完了です！

こちらの記事では、PDF 出力の詳しい方法と、複数図面の PDF 出力に便利な機能も紹介しています。

関連記事 【かんたん4STEP！】IJCADでPDFへ書き出しする方法

IJCADでDWGファイルをPDFに書き出す方法を画像つきで詳しく解説しています。PDF出力したい人やIJCADの使い方を学びたい方は必見です！

PDF→DWG

DWG ファイルを PDF に変換するときは、PDF 読み込みコマンドを使用します。

こちらは IJCAD のグレード　「STD」以上　に備わっている機能です。　LT を使っている方は使用することができない　ので注意してください。

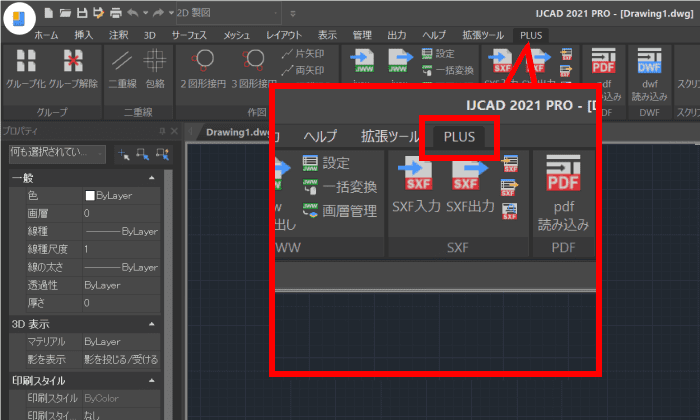

1. リボンから「 PLUS 」タブを開きます。
2. リボンメニューから「 pdf 読み込み」コマンドをクリックします。
3. PDF ファイルを選択するダイアログが開きますので、 PDF を選択し「開く」ボタンをクリックします。
4. プロンプト「オプション (o) <実行>」に従い、 Enter して PDF 読み込みを実行します。

これで PDF を DWG に変換完了です！

こちらの記事では PDF を DWG に読み込むくわしい方法や、PDF 読み込みコマンドの精度について画像つきで解説しています。

関連記事 PDF を CAD 図面として IJCAD に貼り付けたいときの方法【PDF 読み込み】

IJCAD の PDF データを読み込んで CAD 図面として編集できる機能について詳しく解説します

IJCAD は PDF 以外の変換にも対応している！

IJCAD は PDF 以外の変換にも対応しています。IJCAD が独自で搭載している変換機能は以下の通りです。

• SXF ファイル(読み込み・書き出し)
• JWW ファイル(読み込み・書き出し)
• DWF ファイル(読み込み)

IJCAD は AutoCAD の互換 CAD なので、もちろんDXF ファイルにも対応しています。

IJCAD は、このように幅広いファイルの変換に対応しているので、特に DWG 以外のデータを扱う方には便利な機能ですね。

まとめ：IJCAD は PDF 変換にしっかり対応している！

今回は IJCAD の PDF 変換に関する内容を解説しました。

結論、IJCAD では PDF 変換をかんたん行える機能が備わっています。

IJCAD は PDF 以外にもさまざまなデータ形式に対応しています。 PDF 以外もどんどん変換してみてくださいね。
