【初心者向け】Fusion360でSTLファイルのインポート方法を解説!

作成日:2021.09.21

更新日:2021.11.08


Fusion 360 では商用利用・非商用利用に関わらず __STL ファイルをインポート ( 読み込む ) __ することができます。

今回は Fusion 360 で STL ファイルをインポートする方法を解説します。

目次


STL ファイルとは?

STL ファイルは 3D ファイル形式 の 1 つです。STLファイルは「 Standard Triangulated Language 」の略で、その名の通り3D の形状を 三角形の集合体で表現 するという形式のファイルです。

3D ファイル形式は、他にも「 OBJ 」「 FBX 」など様々なファイル形式が存在しています。

Fusion 360 で STL ファイルをインポートする方法

では、 Fusion 360 で STL ファイルをインポートしていきましょう。 STL ファイルのインポート方法は次の 3STEP です。

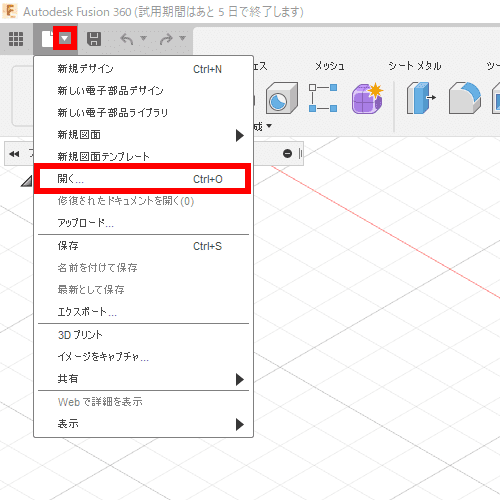

  1. ファイルの▼内にある「開く」をクリックします。
  2. ファイルが保存されている場所を開きます。今回は「マイコンピューターから開く」を選択します。

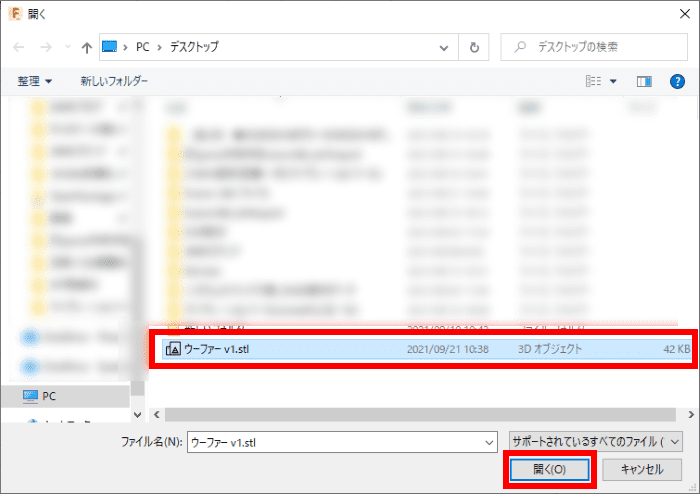

  3. ファイルを選択して「開く」をクリックします。

これでファイルをインポートできました!

このように、詳細部分を見ると、三角形の集合体で構成されていることが良く分かるかと思います。

STL ファイルのインポート方法を覚えて Fusion 360 を使いこなそう!

今回は STL ファイルのインポート方法を解説しました。 Fusion 360 では他にも多くのファイル形式のインポートに対応しています。

DXF ファイルは今回のSTLファイルと違うインポート方法もあります。 以下の記事で解説しているので是非参考にして下さい。

また、個人利用と商用利用で対応ファイル形式の種類に違いがあります。詳しくは個人利用と商用利用の違いをまとめた記事でご確認下さい。
