建築・製造・設備の現場で、こういった課題を抱えていませんか？

• 膨大な手間と時間がかかる：
  紙や画像を CAD に下敷きとして読み込み、上から線をなぞる 「トレース作業」 は非常に時間がかかり、本来の設計業務を圧迫します


• 外注コストの負担：
  トレース作業を外部業者に委託すると、図面 1 枚あたり数千円〜数万円のコストが発生し、大量の図面がある場合は予算を大きく圧迫します


• ヒューマンエラーの発生：
  手作業でのトレースは、線の引き忘れや寸法の入力ミスなど、人的ミスが起こりやすくなります

こうした 「時間・コスト・ミス」 の問題は、業務効率化を阻む大きな壁です。

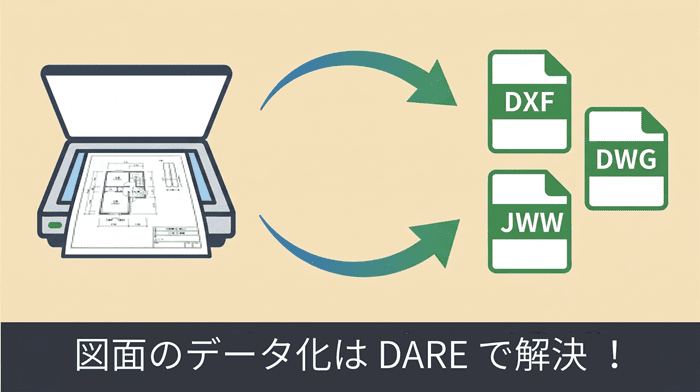

図面のトレース作業や外注コストでお悩みなら、DARE で解決できます。

CAD 変換サービス 「DARE ONE」 を使えば、PDF や画像 （ラスターデータ） を、CAD で編集可能なベクターデータ（DXF/DWG/JWW）へ自動変換できます。ブラウザだけで完結し、無料でお試しいただけます。

今すぐ変換する（無料）

目次

• なぜ 「 図面のデータ化 」 は難しいのか
• 図面データ化の最適フロー：2 ステップで完結
  • STEP 1：スキャナーで正確に取り込む（ラスター化）
  • STEP 2：DARE で自動データ化（ベクター化）
• 一般的なツールの限界と、DARE ONE が違う 3 つの理由
  • 1. 文字をテキストオブジェクトとして認識（OCR機能）
  • 2. ノイズ除去と中心線トレース
  • 3. インストール不要、ブラウザだけで完結
• DARE ONE で変換する 3 ステップ
• 図面のデータ化はツールで自動化する時代

なぜ 「 図面のデータ化 」 は難しいのか

図面のデータ化が難しい根本的な理由は、画像データ（ラスター）と CAD データ（ベクター）の違いにあります。

スキャンした図面や写真撮影した図面は 「 ラスターデータ 」 です。

ラスターはピクセル（点）の集まりなので、拡大するとモザイク状になります。
CAD ソフトはこれを 「 線 」 として認識できないため、そのままでは編集できません。

一方、CAD データは 「 ベクターデータ 」 です。

座標と数式で定義された線・円の情報なので、拡大しても劣化せず、1 本の線単位で自由に編集できます。

つまり図面のデータ化とは、ラスター（点の集まり）をベクター（座標の線）に復元することです。
これは技術的難易度が高く、一般的な無料ツールの多くはベクター PDF の変換にしか対応していません。

図面データ化の最適フロー：2 ステップで完結

STEP 1：スキャナーで正確に取り込む（ラスター化）

紙の図面をデータ化する第一歩は、スキャナーで読み込み、画像データ（PDF や JPEG など）にすることです。この際のスキャン品質が、後の CAD 変換精度を大きく左右します。

以下のポイントを押さえると変換精度が劇的に向上します。

• 解像度は 400〜600dpi で：
  低解像度だと線がつぶれて認識しにくくなります


• 白黒 2 値でスキャン：
  カラー・グレースケールより白黒の方が AI が線を認識しやすくなります


• 傾きを直す：
  図面が斜めだと水平・垂直の線として認識されません。
  スキャン時にまっすぐセットするか、事前に傾き補正をしておきましょう


スキャナーを使った図面の取り込み手順について詳しくは、こちらの記事もご覧ください。
参考：スキャン図面・PDFを "編集可能" なCADデータに変換！高精度AIツール【無料トライアル】

STEP 2：DARE で自動データ化（ベクター化）

綺麗にスキャンできたら、いよいよ CAD データへの変換です。
ここで手動トレースを行うのではなく、AI による自動変換を活用するかどうかが、データ化の効率を決定づけます。

一般的なツールの限界と、DARE ONE が違う 3 つの理由

スキャン図面を変換する際に、一般的なツールではこんな問題が起きます。

• 直線がギザギザになる：
  ピクセルのカクカクをそのままなぞって、階段状の線になる


• 文字が「線」になる：
  文字も図形として処理されるため、CAD でテキスト編集ができない


• 汚れを図形と誤認する：
  紙のシミやノイズが不要なオブジェクトとして変換される



これでは結局 CAD 上で修正作業が発生し、「最初からトレースした方が早かった」という結果になりがちです。

DARE ONE はここが違います。

1. 文字をテキストオブジェクトとして認識（OCR機能）

左：DARE ONE でラスター PDF を変換し、CAD ソフトで開いた図面。
右：元のラスター PDF。

変換後の DXF を AutoCAD や Jw_cad で開くと、文字をダブルクリックするだけで内容を打ち替えられます。
従来の変換では文字もすべてポリラインになってしまい、実務では使い物になりませんでした。
さらに日本語（漢字・ひらがな）にも標準対応しているため、海外製ツールのような文字化けが発生しません。

2. ノイズ除去と中心線トレース

古い青焼き図面や FAX 図面に含まれる汚れを自動除去し、かすれた線を滑らかに補正します。
また、線の 「中心（センターライン）」 を 1 本のベクター線として抽出するため、壁芯や配管が正確な 1 本線として変換されます。

3. インストール不要、ブラウザだけで完結

専用ソフトの購入・インストールは不要です。
インターネット環境とブラウザさえあれば、Windows・Mac 問わずいつでも使えます。
無料の会員登録から始められるため、まず変換精度を確認してから本格導入を判断できます。

DARE ONE で変換する 3 ステップ

STEP 1：ファイルをアップロード

DARE ONE にログインし、スキャン図面（JPG・PNG・ラスターPDF）をアップロードします。
スキャン図面の場合は 「ラスタ変換」 タブを選択してください。

STEP 2：変換を実行

「変換する」 ボタンをクリックするだけです。
AI による処理は通常数十秒〜数分で完了します。

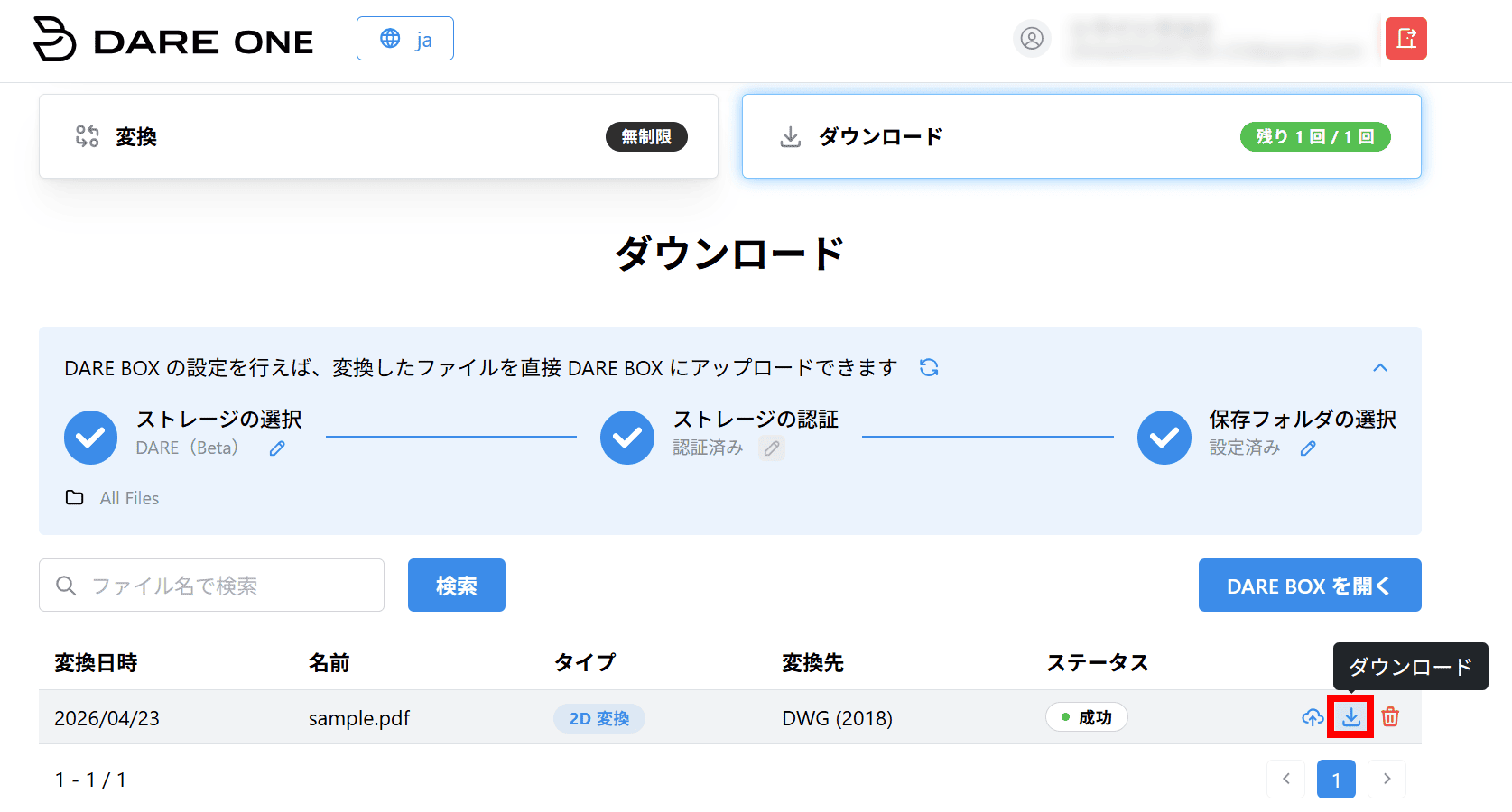

STEP 3：ダウンロードして CAD で編集

DXF 形式でダウンロードして完了です。
AutoCAD・Jw_cad・IJCAD・Vectorworks など、DXF 対応のほぼ全 CAD ソフトで開いて編集できます。
JWW 形式への変換も可能です。

変換後の CAD 図面は 1 アカウントにつき 1 回までダウンロード可能です。
精度を確認したうえで、7 日間無料体験のプランへの移行もできます。

図面のデータ化はツールで自動化する時代

紙の図面やスキャン PDF を CAD データ化する作業は、もはや手作業で行う時代ではありません。
スキャナーでの適切な取り込みと、DARE の AI 自動変換を組み合わせることで、データ化にかかる時間・コスト・ミスを劇的に削減できます。

手元の図面がどこまで変換できるか、まずは無料でお試しください！
