取引先から PDF で図面をもらったとき、「 AutoCAD に取り込んで下絵にしたい」「線や文字として編集できる状態で取り込みたい」という場面はよくあります。

AutoCAD で PDF を読み込む方法は、目的によって 2 通りあります。この記事では、下絵として配置する PDF アンダーレイ と、線・文字として取り込む PDF インポート の違いと手順、さらにスキャンした PDF がうまく線にならないときの対処法までを解説します。

目次

• AutoCAD には PDF の読み込み方が 2 通りある
• PDF を下絵として配置する（PDF アンダーレイ）
• PDF を線・文字として取り込む（PDF インポート）
• PDF インポートでうまく線にならないときは（ラスタ PDF）
• ラスタ PDF を編集できる図面に変換するには
• まとめ

AutoCAD には PDF の読み込み方が 2 通りある

AutoCAD で PDF を読み込む方法は、大きく分けて 2 つあります。目的に合わせて使い分けます。

• PDF アンダーレイ（PDFATTACH） … PDF を画像のように「下絵」として図面に貼り付ける方法。トレースの背景に使うが、PDF 自体は編集できない。
• PDF インポート（PDFIMPORT） … PDF の中身を線分・ポリライン・文字などの AutoCAD オブジェクトに変換して取り込む方法。取り込んだ後はそのまま編集できる。

「あくまで背景として下敷きにしたい」なら PDF アンダーレイ、「線として編集したい」なら PDF インポートを選びます。

PDF を下絵として配置する（PDF アンダーレイ）

PDF を背景として貼り付け、その上からトレースしたい場合は PDF アンダーレイを使います。

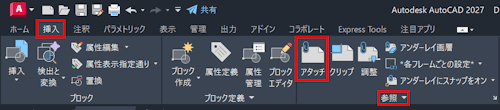

1. 挿入タブ > 参照パネル > 「 PDF アタッチ」を選択します。

   コマンドラインで「 PDFATTACH 」と入力しても起動できます。

2. 読み込みたい PDF ファイルを選択します。

3. 複数ページの PDF の場合は、配置するページを選びます。

4. 挿入点・尺度・回転角を指定し、「OK」をクリックします。

   図面上に PDF が配置されます。


配置した PDF はあくまで背景（アンダーレイ）なので、線を選択して編集することはできません。トレースの下敷きとして使い、その上に自分で線を引いていく使い方になります。

PDF を線・文字として取り込む（PDF インポート）

PDF の内容を AutoCAD のオブジェクトに変換して、そのまま編集したい場合は PDF インポートを使います。

1. 挿入タブ > インポートパネル > 「 PDF 読み込み」を選択します。

   コマンドラインで「 PDFIMPORT 」と入力しても起動できます。

2. 読み込みたい PDF ファイルを選択します。

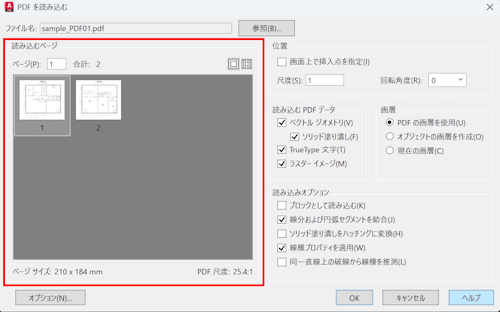

3. 複数ページの PDF の場合は、ページを選びます。

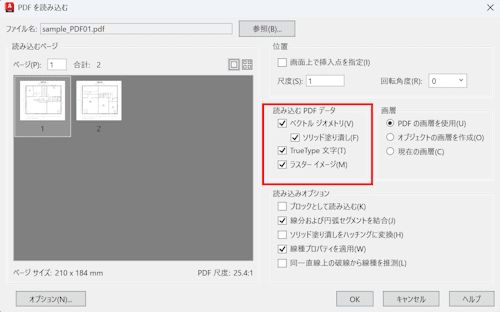

4. 「読み込む PDF データ」で、ベクタジオメトリ・ソリッド塗りつぶし・TrueType 文字・ラスターイメージのうち、必要なものにチェックを入れます。

5. 挿入位置や尺度などを指定して「 OK 」をクリックすると、PDF の内容が線分・ポリライン・文字などの AutoCAD オブジェクトとして取り込まれます。


取り込み後は通常の図面オブジェクトとして移動・コピー・編集ができます。

PDF インポートでうまく線にならないときは（ラスタ PDF）

PDF インポートを実行しても「線として取り込めない」「文字が画像になってしまう」という場合、その PDF が ラスタ形式 である可能性が高いです。

PDF には大きく 2 種類あります。

• ベクタ PDF … CAD やソフトから直接出力された PDF。線が数式データで保持されているため、PDF インポートで線・文字に変換できる。
• ラスタ PDF … 紙図面をスキャンした PDF や、画像を貼り付けただけの PDF。線の情報を持たず「画像」なので、PDF インポートでは画像としてしか取り込めない。

ビューワーで拡大したときに線がにじむ・ギザギザになる場合はラスタ PDF です。ラスタ PDF を編集可能な線データに戻すには、画像から線を起こす（ベクタライズする）専用の変換が必要で、AutoCAD の標準機能で編集可能な線データへ自動変換する機能はありません。

ラスタ PDF を編集できる図面に変換するには

スキャンした図面や画像 PDF を、AutoCAD で編集できる DWG・DXF 形式に変換したい場合は、図面変換サービス「 DARE 」を使うと便利です。

ベクタ PDF であれば無料で DXF へ変換でき、スキャンしたラスタ PDF も、ベクタライズに対応したプランを使えば編集可能な図面データに変換できます。AutoCAD に PDF インポートでうまく取り込めなかった図面は、一度 DARE で DXF に変換してから読み込むとスムーズです。

まとめ

• 下絵として背景に敷くなら PDF アンダーレイ（PDFATTACH）。PDF 自体は編集できない。
• 線・文字として編集したいなら PDF インポート（PDFIMPORT）。
• PDF インポートで線にならないのはラスタ（スキャン）PDF が原因。その場合は DARE などの変換サービスで DWG／DXF に変換してから読み込む。
