AutoCADでポリラインの分解方法を解説!分解できない原因も分かる!

作成日:2021.08.20更新日:2021.08.25


ポリラインは複数の線分や曲線などが 1 つのオブジェクトになっています。 今回は、AutoCAD でポリラインを線分や曲線に分解する方法を解説します。

目次


ポリラインを分解するには?

ポリラインを分解する方法は 分解コマンド を使うことです。AutoCAD の分解コマンド詳しく解説していきます。

分解コマンドの起動方法は?

分解コマンドの起動方法は 2 通りあります。

ホームタブ

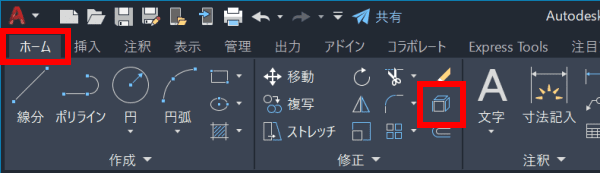

ホームタブ > 修正パネル > 「分解」を選択します。


コマンド入力

作図領域またはコマンドライン上で「 EXPLODE 」と入力します。


ポリラインを分解してみよう

実際に分解コマンドを使ってポリラインを分解します。今回は正方形のポリラインを分解します。

  1. 分解コマンドを起動します。
  2. プロンプト「オブジェクトを選択」に従ってポリラインをクリックし、Enter キーを押下して確定します。
  3. これでポリラインを分解できました。どれか一辺を選択すると分解できていることが分かります。

範囲選択でオブジェクトを選択すると、オブジェクトプロパティが全て 線分 に変わっていることが分かります。

反対に線分→ポリラインにする方法は以下の記事で解説しています。

ポリラインとは?AutoCADで線分や曲線をポリライン化するメリット&方法を解説します

AutoCAD で作図を行うとき、線や円弧、矩形など様々なオブジェクトを利用して設計図を完成させていきます。 例えば矩形のオブジェクト。実は同じオブジェクトに見えても「線」で作られている…

ポリラインが分解できない原因

ポリラインを分解したはずなのに、分解できていない…という場合があります。


そんなときに確認することは ポリラインがブロックになっていないかどうか という点です。

見た目はポリラインでもブロック化されている場合は、一度ブロックを分解してからポリラインになった状態でもう一度分解コマンドを実行すればポリラインを分解できます。

オブジェクトがブロックになっているかどうかはオブジェクトプロパティ管理で確認できます。


ブロックに関しては別記事で解説します。


この記事は、AutoCAD 体験版を利用して作成されました。
