仕上げ記号のブロック定義と編集

IJCADで仕上げ記号を作成し、ブロックに定義する方法を解説します。また、追加の記号を作成する場合、作成したブロックを編集して、他の仕上げ記号に修正・定義を行うことで、作業を簡略化することができます。ブロック定義の詳細は、「IJCADで図形をブロック定義する方法」を参照してください。

表面粗さ仕上げ記号

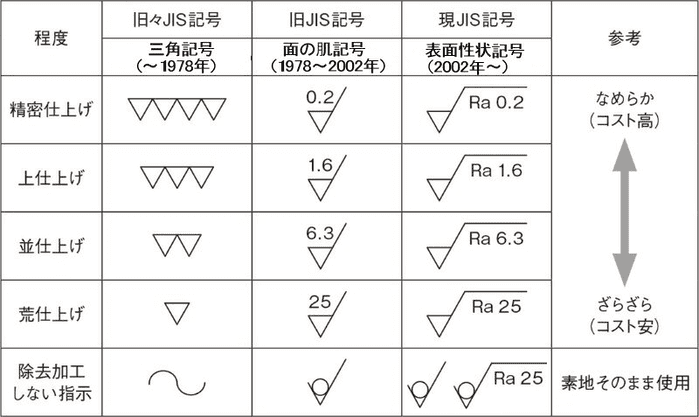

製図に使用される仕上げ記号は何度か改訂され、現在は2003年の現JIS記号になります。三角記号に追加されるパラメータは次の通りです。通常はaの表面性状パラメータが使用されています。

IJCADで仕上げ記号作成とブロック定義

仕上げ記号（素地のまま）を作成し、ブロック定義します。

IJCADで仕上げ記号を作成する方法

IJCADを起動し、仕上げ記号を直線・円機能で作成します。

「線分」コマンドを実行します。

「１点目を指定」－＞Aをクリック－＞「次の点を指定」－＞Bをクリック－＞
「次の点を指定」－＞Cをクリック－＞「次の点を指定」－＞Dをクリック、Enter
「円」コマンドを実行します。

「円の中心点を指定」で「接、接、半（T）」を選択
「円の第1の接線に対するオブジェクト上の点を指定」でAの直線をクリック－＞
「円の第2の接線に対するオブジェクト上の点を指定」でBの直線をクリック－＞
「円の半径を指定」－＞「1.75」を入力、Enter
文字のフォントを設定します。

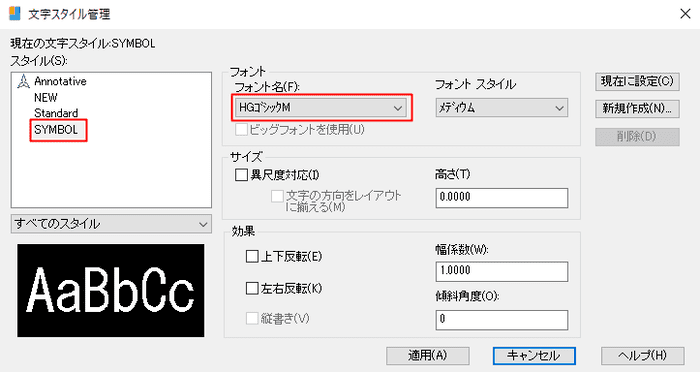

　「注釈」タブ－＞「文字スタイルコントロール」－＞「その他」をクリック

「新規作成」－＞新規スタイル名「SYMBOL」を入力
「ビックフォントを使用」を外す
「フォント名」－＞「HGゴシックM」－＞「適用」－＞「閉じる」をクリック
「マルチテキスト」コマンドを実行します。

「最初のコーナー点を指定」－＞Aをクリック
「もう一方のコーナーを指定」－＞Bをクリック

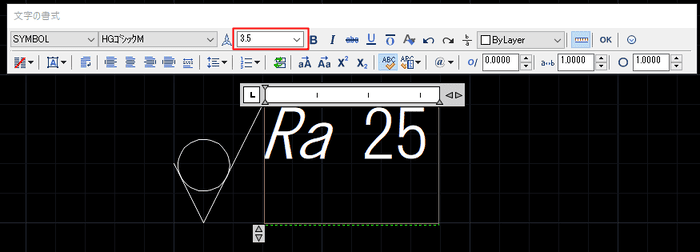

文字サイズを「3.5」に設定
斜体をクリックして、「Ra」を入力
斜体をクリックして、元に戻し、スペースを開けて、「25」と入力し、「OK」をクリック

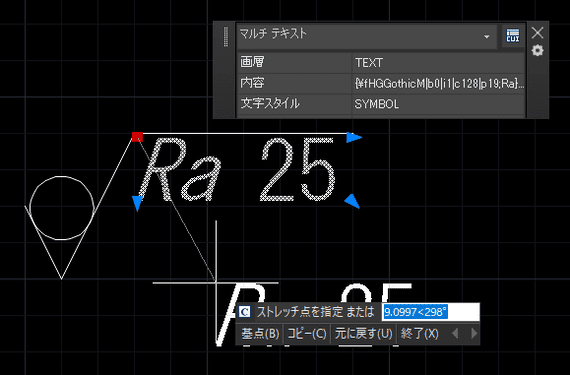

テキストを移動します。
　テキストの左上のAをクリックして、移動することができます。

「スナップモード」をオフにして、「Ra 25」を選択し、左へ移動します。

IJCADでブロック定義する方法

仕上げ記号をブロック定義します。

ブロック定義する仕上げ記号を選択します。
「ブロック定義」コマンドを実行します。

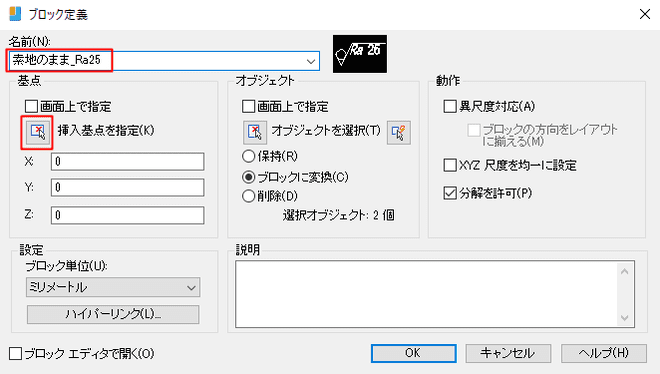

「名前」に「素地のまま_Ra25」と入力します。
「挿入基点を指定」ボタンをクリックして、図形の基点「A」を指定します。

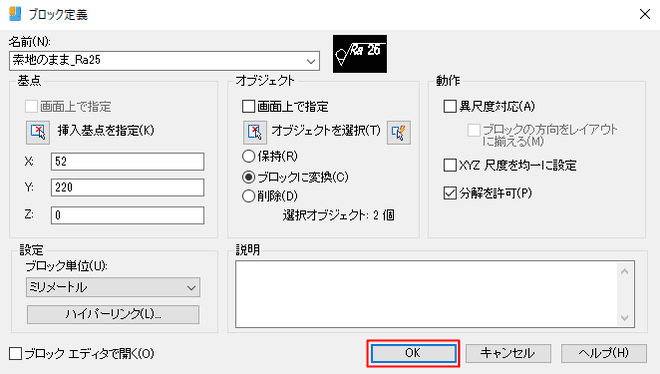

「OK」ボタンをクリックして、保存します。

IJCADでブロック編集

ブロック定義した仕上げ記号をエディタで編集して、仕上げ記号（精密仕上げ）に変更します。

IJCADで仕上げ記号をブロック編集する方法

エディタで編集して、仕上げ記号（精密仕上げ）に変更します。

「エディタ」コマンドを実行します。
「素地のまま_Ra25」を選択し、「OK」ボタンをクリックします。
円を削除して、直線を追加します。

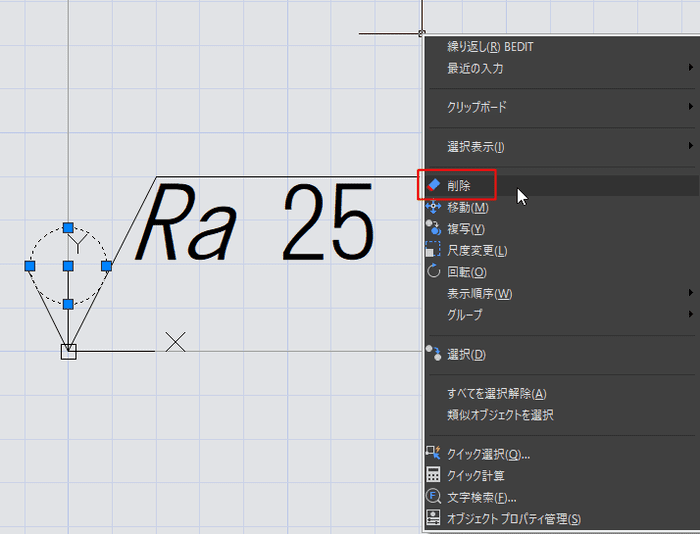

　円「A」を選択します。

右クリックして、「削除」を選択します。

コマンドラインで「LINE」Enterを押して、「線分」コマンドを実行します。
「１点目を指定」－＞Aをクリック－＞「次の点を指定」－＞Bをクリック、Enter

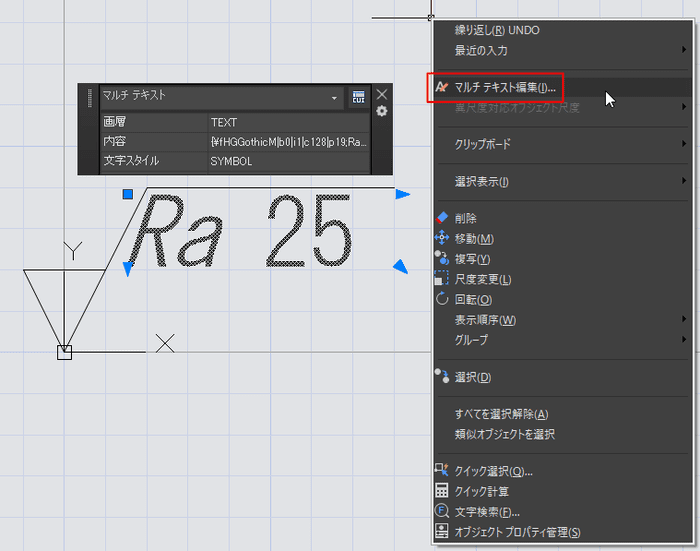

右クリックして、「マルチテキスト」コマンドを実行します。

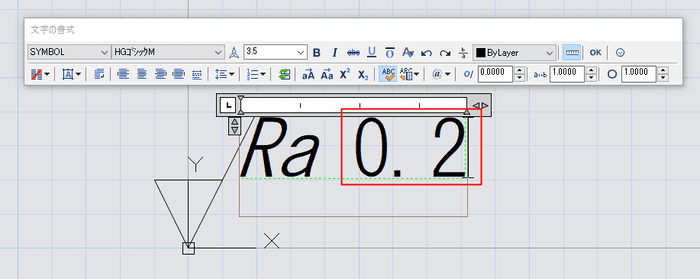

　「Ra25」を「Ra0.2」に変更して、「OK」ボタンをクリックします。

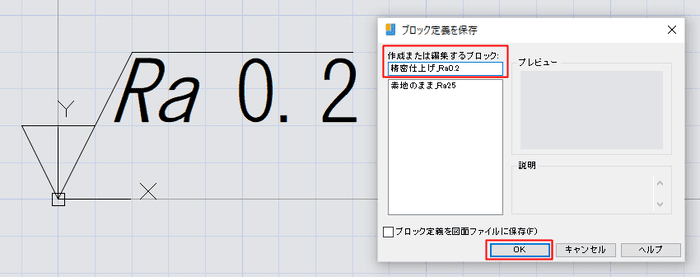

「名前を付けてブロック保存」コマンドを実行します。

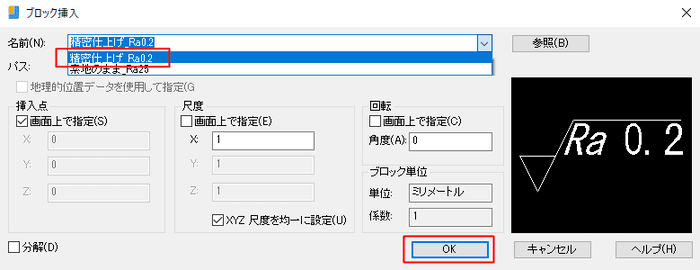

「作成または編集するブロック」に「精密仕上げ_Ra0.2」と入力して、「OK」ボタンをクリックします。
