図枠作成とテンプレート保存

図枠作成とテンプレート定義

IJCADで図枠（表題欄）を作成し、テンプレート定義する方法を解説します。図面を作成するとき、図枠のテンプレート定義を行うことで、操作を簡略化することができます。

目次

• 図面サイズと図枠

• IJCADで図枠を作成する

  • IJCADで図枠を作成する方法
  • IJCADで表題欄を作成する方法

• テンプレートとして保存する

  • 図枠をテンプレートとして保存する方法

図面サイズと図枠

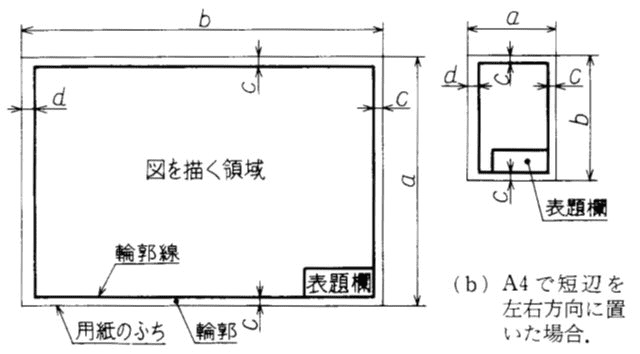

図面サイズは用紙のふちになり、図枠は下記のように余白設定されています。

IJCADで図枠を作成する

IJCADを起動し、A3用紙のふちと図枠の輪郭を長方形機能で作成します。

IJCADで図枠を作成する方法

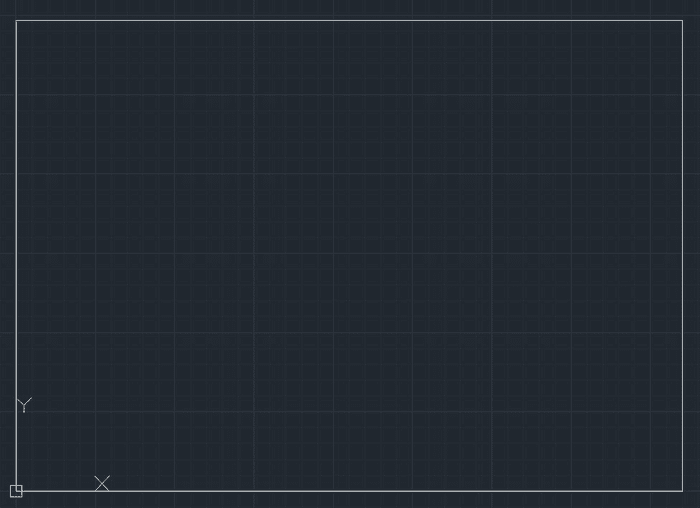

1. 図枠（用紙のふち）を作成します。
   　「長方形」コマンドを実行します。
   「１方向のコーナー指定または」－＞「0, 0」Enter
   「もう１方向のコーナー指定または」－＞「420, 297」Enter

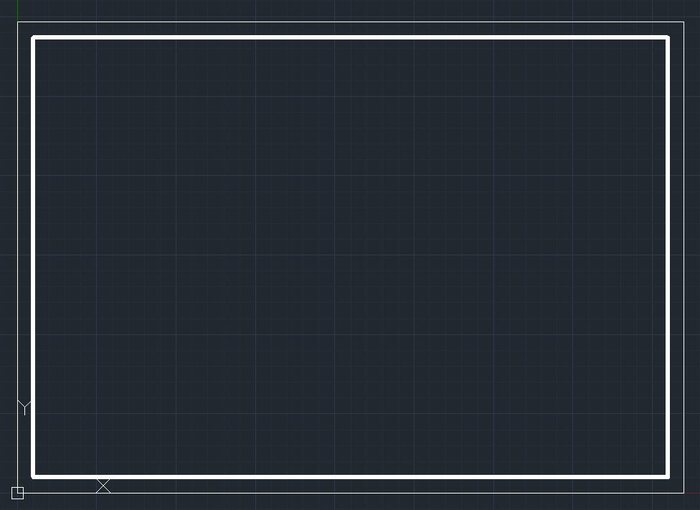

2. 図枠の輪郭を作成します。
   「オブジェクトプロパティ管理」の図枠の線の太さを「0.5mm」に変更します。


3. 輪郭を作成します。
   Enterを押して、「長方形」コマンドを実行します。
   「１方向のコーナー指定または」－＞「10, 10」Enter
   「もう１方向のコーナー指定または」－＞「400, 277」Enter


   ※図枠の線の太さの表示が変わらない場合は、画面上の右クリックして、ダイアログを表示します。

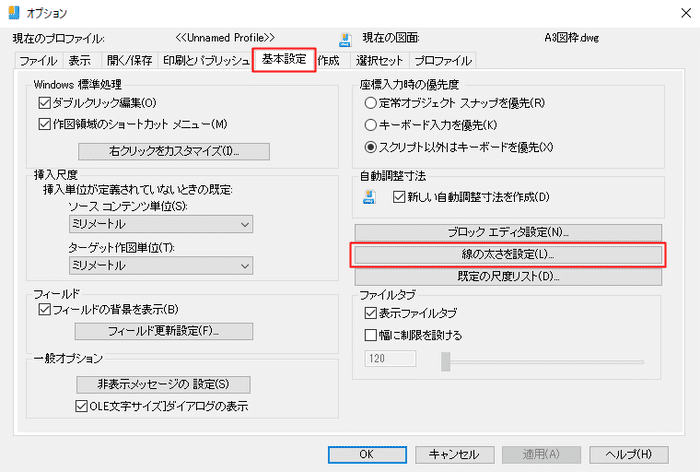

   「オプション」を選択して、「基本設定」タブ－「線の太さを設定」をクリック

   「線の太さを表示」にチェックを入れて、「OK」をクリック

   もう一度「OK」をクリックすると、表示が太線になります。



IJCADで表題欄を作成する方法

1. 図枠の線の太さを「Bylayer」に戻します。



2. 「オブジェクトスナップ」の「端点」を外します。
   「スナップモード」をオンにします。
   「スナップ間隔」と「グリッド距離」の初期設定は「10mm」です。
   「直交モード」をオンにします。


3. 「線分」コマンドを実行します。

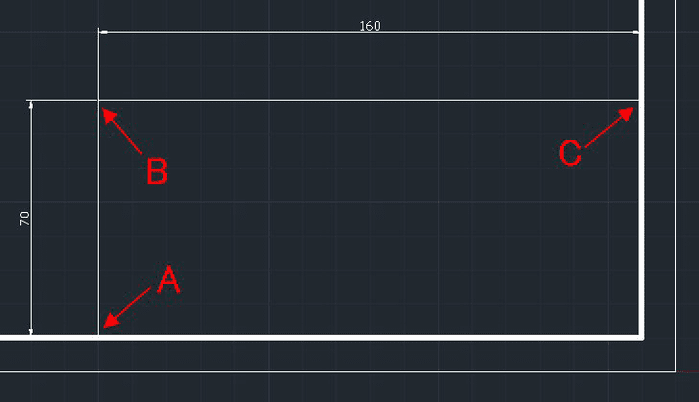

   「１点目を指定」－＞A(図枠右下から左へ「160mm」)をクリック－＞B(上へ「70mm」)をクリック－＞C（右へ「160mm」）をクリックし、Enter

   下記のように、直線を作成します。

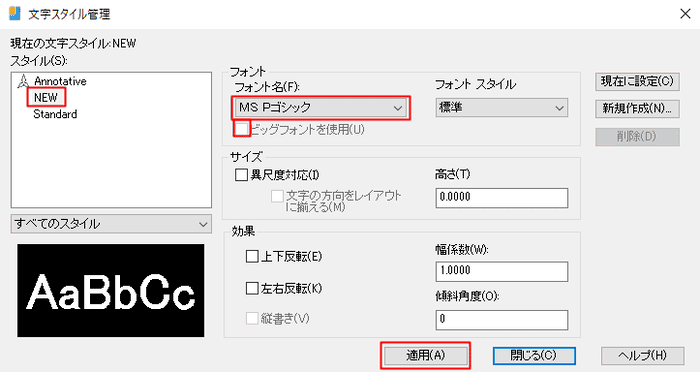

4. 文字のフォントを設定します。

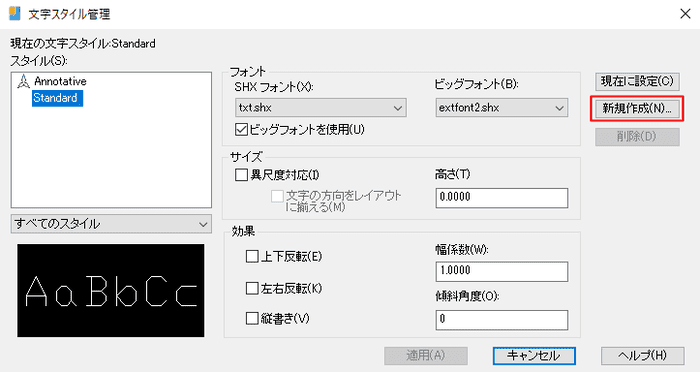

   「注釈」タブ－＞「文字スタイルコントロール」－＞「その他」をクリック

   「新規作成」－＞新規スタイル名「NEW」を入力
   「ビックフォントを使用」を外します。

   「フォント名」－＞「MSPゴシック」－＞「適用」－＞「閉じる」をクリック


5. 「表題蘭」に名称を入力します。

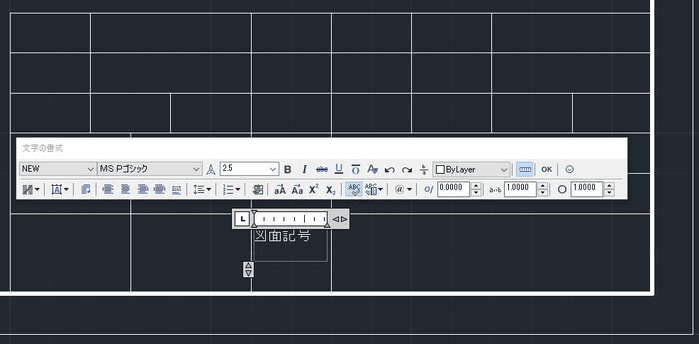

   「マルチテキスト」コマンドを実行します。
   「最初のコーナー点を指定」－＞枠内の点を指定－＞「もう一方のコーナーを指定」－＞
   文 字枠が入る点を指定－＞「図面番号」を入力

   「OK」をクリック
   「スナップグリッド」を外して、文字位置を調整

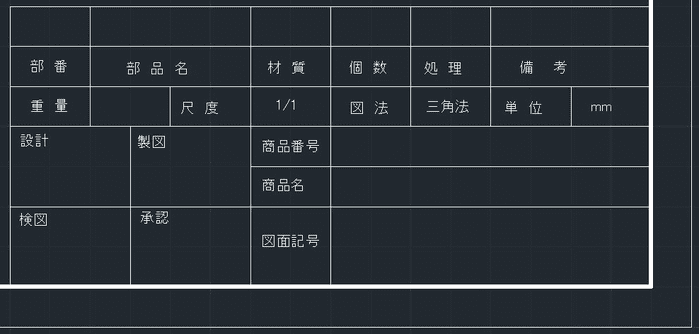

   下記のように表題欄に文字列を入力します。




テンプレートとして保存する

作成した図枠をテンプレートとして保存します。

図枠をテンプレートとして保存する方法

1. テンプレートとして保存します。

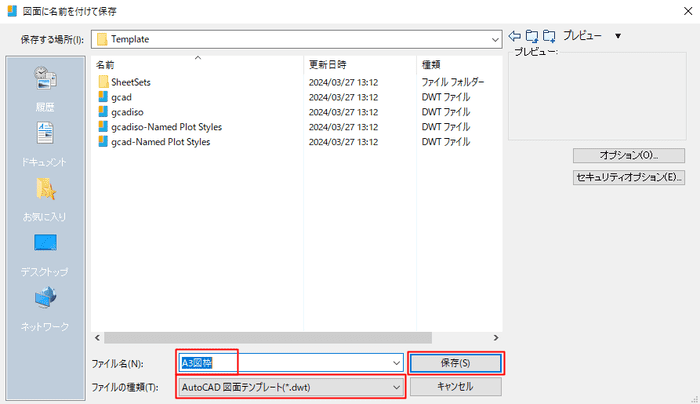

   「ファイル」－＞「名前を付けて保存」をクリック
   「ファイルの種類」－＞「AutoCAD図面テンプレート」を選択
   「ファイル名」－＞「A3図枠」を入力



2. 「保存」をクリックします。
   新規に図面を作成するとき、ファイルの種類を「AutoCAD図面テンプレート」とすると、
   図枠が表示されます。適切な図枠を選択し、作業を行うことができます。
